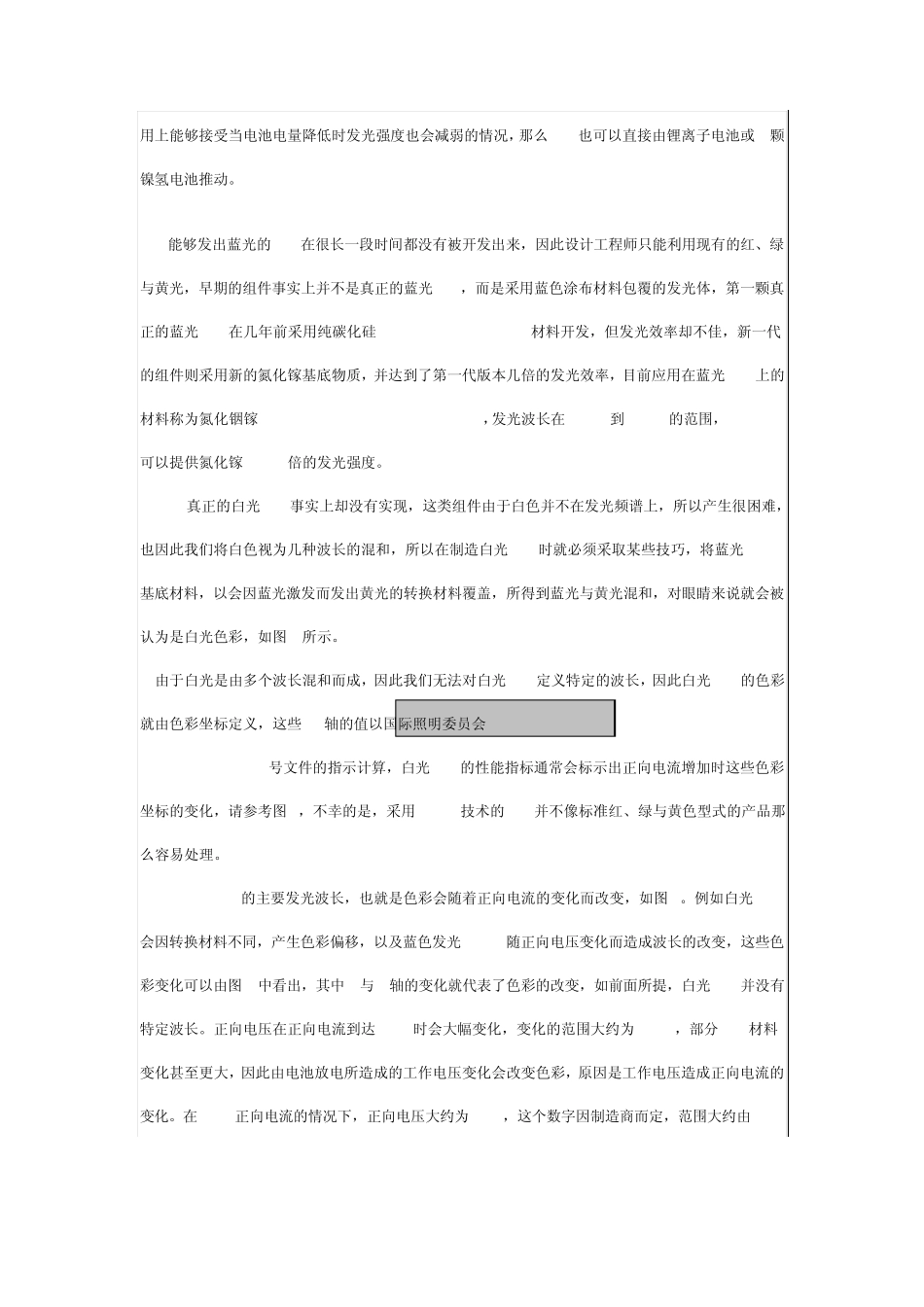

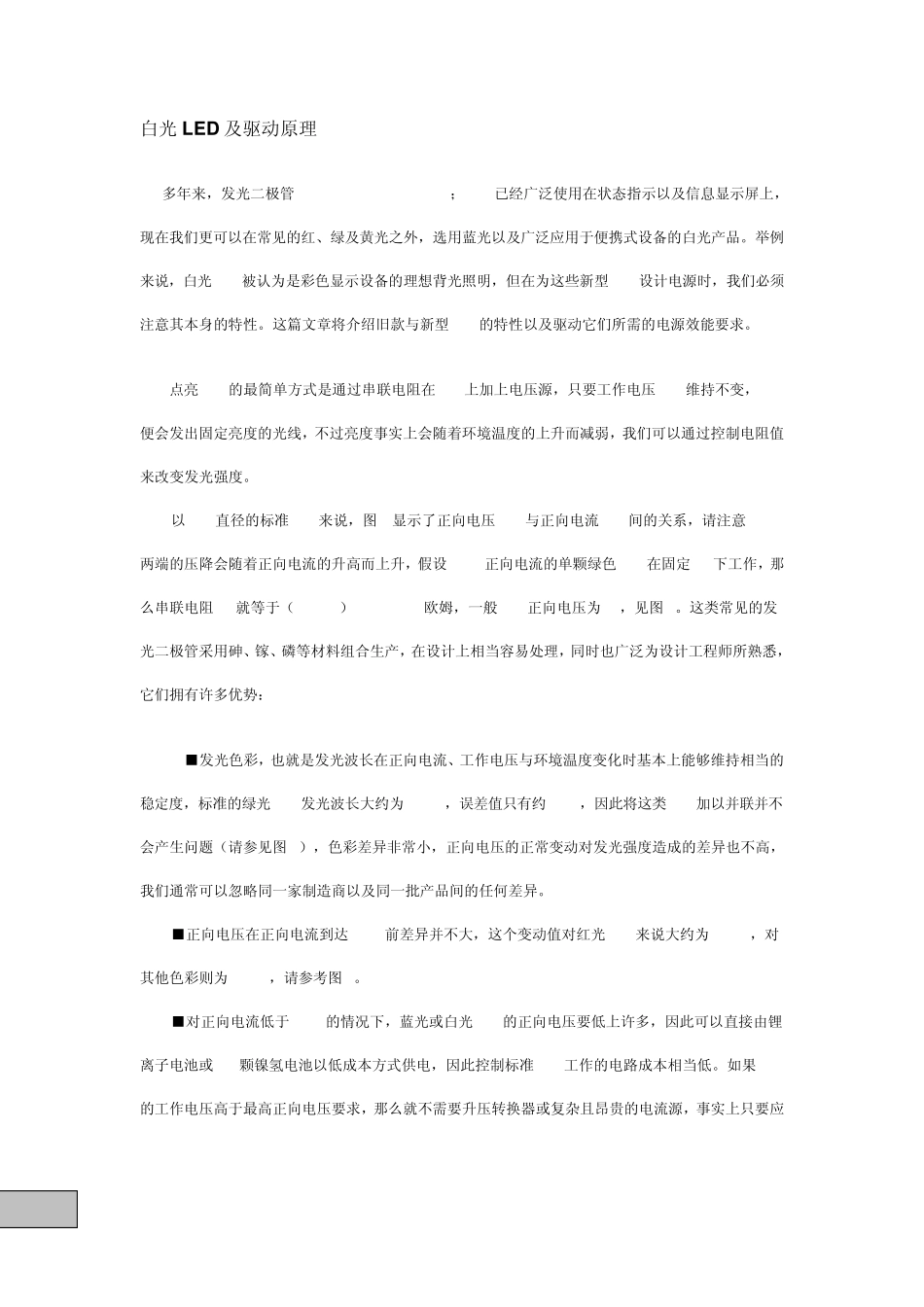

白光 LED 及驱动原理 多年来,发光二极管(Light Emitting Diode;LED)已经广泛使用在状态指示以及信息显示屏上,现在我们更可以在常见的红、绿及黄光之外,选用蓝光以及广泛应用于便携式设备的白光产品。举例来说,白光 LED被认为是彩色显示设备的理想背光照明,但在为这些新型 LED设计电源时,我们必须注意其本身的特性。这篇文章将介绍旧款与新型 LED的特性以及驱动它们所需的电源效能要求。 点亮 LED的最简单方式是通过串联电阻在 LED上加上电压源,只要工作电压(VB)维持不变,LED便会发出固定亮度的光线,不过亮度事实上会随着环境温度的上升而减弱,我们可以通过控制电阻值来改变发光强度。 以 5mm直径的标准LED来说,图1显示了正向电压(VF)与正向电流(IF)间的关系,请注意 LED两端的压降会随着正向电流的升高而上升,假设 10mA正向电流的单颗绿色 LED在固定5V下工作,那么串联电阻 RV就等于(5V-VF,)/10mA=300欧姆,一般LED正向电压为 2V,见图2。这类常见的发光二极管采用砷、镓、磷等材料组合生产,在设计上相当容易处理,同时也广泛为设计工程师所熟悉,它们拥有许多优势: ■发光色彩,也就是发光波长在正向电流、工作电压与环境温度变化时基本上能够维持相当的稳定度,标准的绿光 LED发光波长大约为 565nm,误差值只有约 25nm,因此将这类LED加以并联并不会产生问题(请参见图3),色彩差异非常小,正向电压的正常变动对发光强度造成的差异也不高,我们通常可以忽略同一家制造商以及同一批产品间的任何差异。 ■正向电压在正向电流到达 10mA前差异并不大,这个变动值对红光 LED来说大约为 200mV,对其他色彩则为 400mV,请参考图1。 ■对正向电流低于 10mA的情况下,蓝光或白光 LED的正向电压要低上许多,因此可以直接由锂离子电池或 3 颗镍氢电池以低成本方式供电,因此控制标准LED工作的电路成本相当低。如果 LED的工作电压高于最高正向电压要求,那么就不需要升压转换器或复杂且昂贵的电流源,事实上只要应用上能够接受当电池电量降低时发光强度也会减弱的情况,那么LED也可以直接由锂离子电池或3颗镍氢电池推动。 能够发出蓝光的LED在很长一段时间都没有被开发出来,因此设计工程师只能利用现有的红、绿与黄光,早期的组件事实上并不是真正的蓝光LED,而是采用蓝色涂布材料包覆的发光体,第一颗真正的蓝光LED在几年前采用纯碳化硅(SiC, Silicon Carbon)材料开发,但发光效率却不佳,新一代的...
