白车身结构强度分析报告

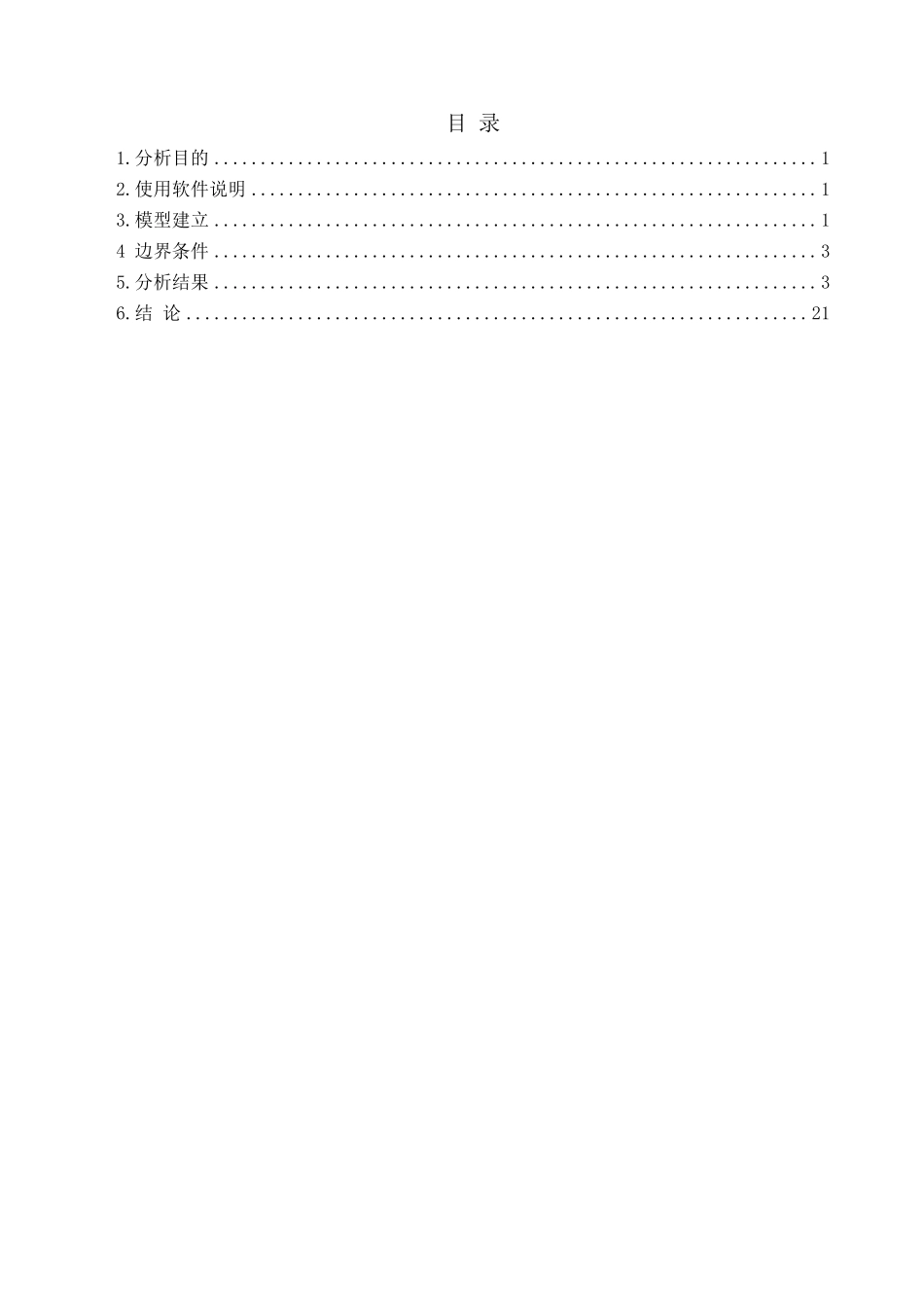

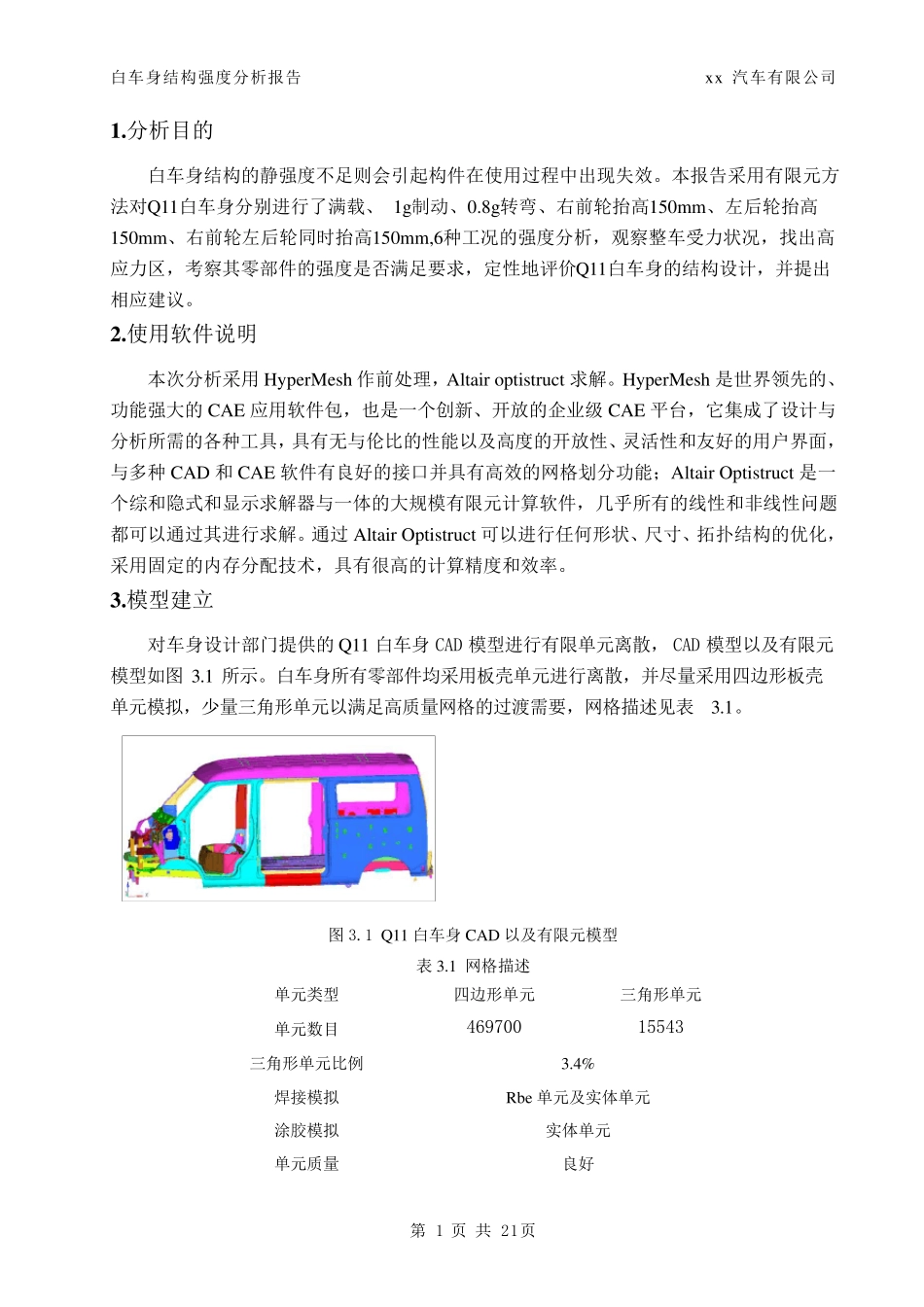

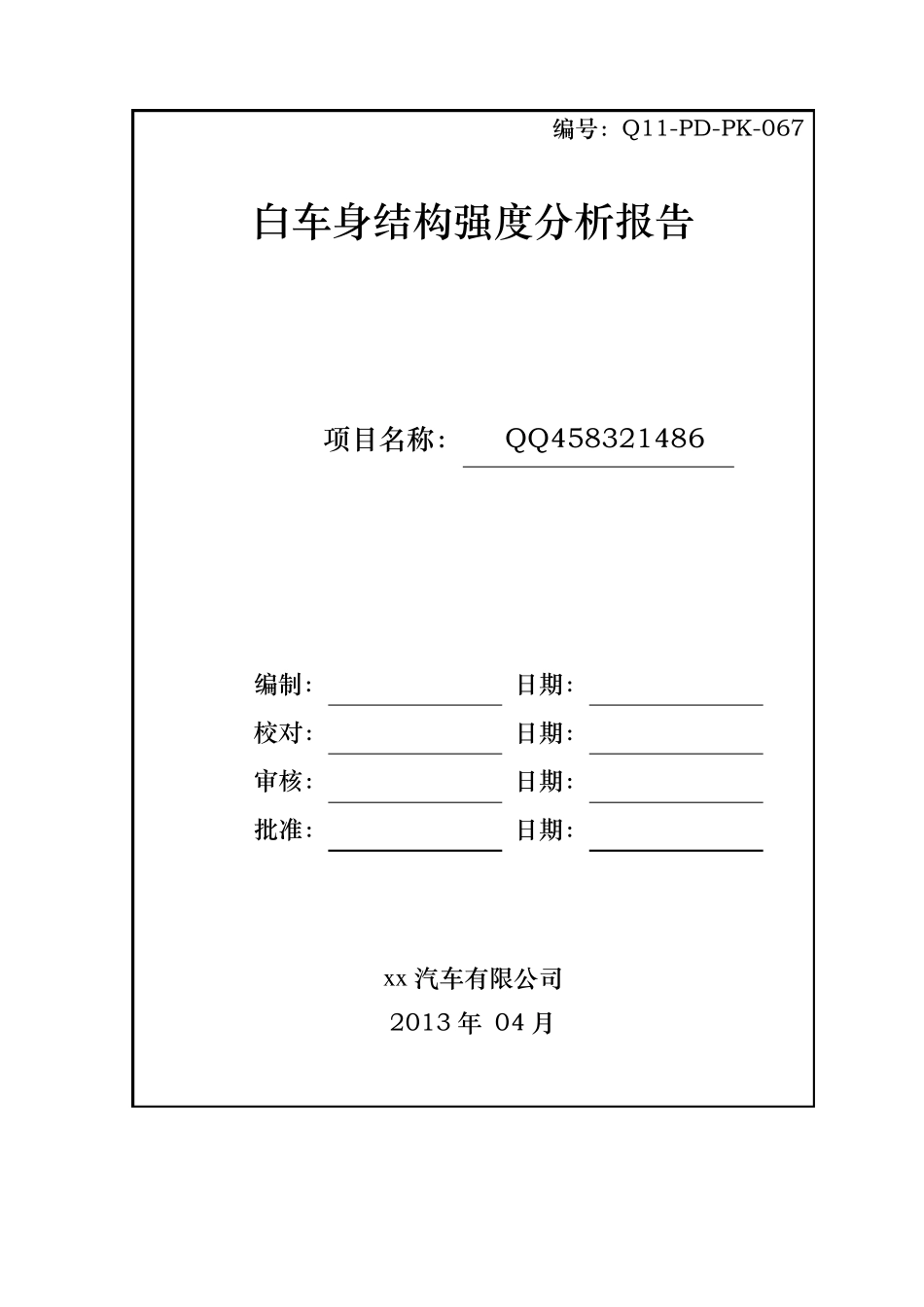

编 号 ： Q11-PD-PK-067 白 车 身 结 构 强 度 分 析 报 告 项 目 名 称 ： QQ458321486 编 制 ： 日 期 ： 校 对 ： 日 期 ： 审 核 ： 日 期 ： 批 准 ： 日 期 ： x x 汽 车 有 限 公 司 2013 年 04 月 目 录 1.分析目的 ................................................................. 1 2.使用软件说明 ............................................................. 1 3.模型建立 ................................................................. 1 4 边界条件 ................................................................. 3 5.分析结果 ................................................................. 3 6.结 论 ................................................................... 21 白车身结构强度分析报告 x x 汽车有限公司 第 1 页 共 21页 1 .分析目的 白车身结构的静强度不足则会引起构件在使用过程中出现失效。本报告采用有限元方法对Q11白车身分别进行了满载、 1g制动、0.8g转弯、右前轮抬高150mm、左后轮抬高150mm、右前轮左后轮同时抬高150mm,6种工况的强度分析，观察整车受力状况，找出高应力区，考察其零部件的强度是否满足要求，定性地评价Q11白车身的结构设计，并提出相应建议。 2 .使用软件说明 本次分析采用Hy perMesh 作前处理，Altair optistru ct 求解。Hy perMesh 是世界领先的、功能强大的CAE 应用软件包，也是一个创新、开放的企业级 CAE 平台，它集成了设计与分析所需的各种工具，具有无与伦比的性能以及高度的开放性、灵活性和友好的用户界面，与多种 CAD 和CAE 软件有良好的接口并具有高效的网格划分功能；Altair Optistru ct 是一个综和隐式和显示求解器 与一体 的大规 模 有限元计算 软件，几 乎 所有的线 性和非 线 性问 题都 可 以通 过其进行求解。通 过Altair Optistru ct 可 以进行任 何 形 状、尺 寸 、拓 扑 结构的优 化 ，采用固 定的内 存 分配 技 术 ，具有很 高的计算 精 度和效率 。 3 .模 型 建立 对车身设计部门 提供 的Q11 白车身CAD 模 型 进行有限单 元离 散 ， CAD 模 型 以及有限元模 型 如 图3.1 所示。白车身所有零部件均 采用板 壳 单 元进行离 散 ，并尽 量 采用四...
