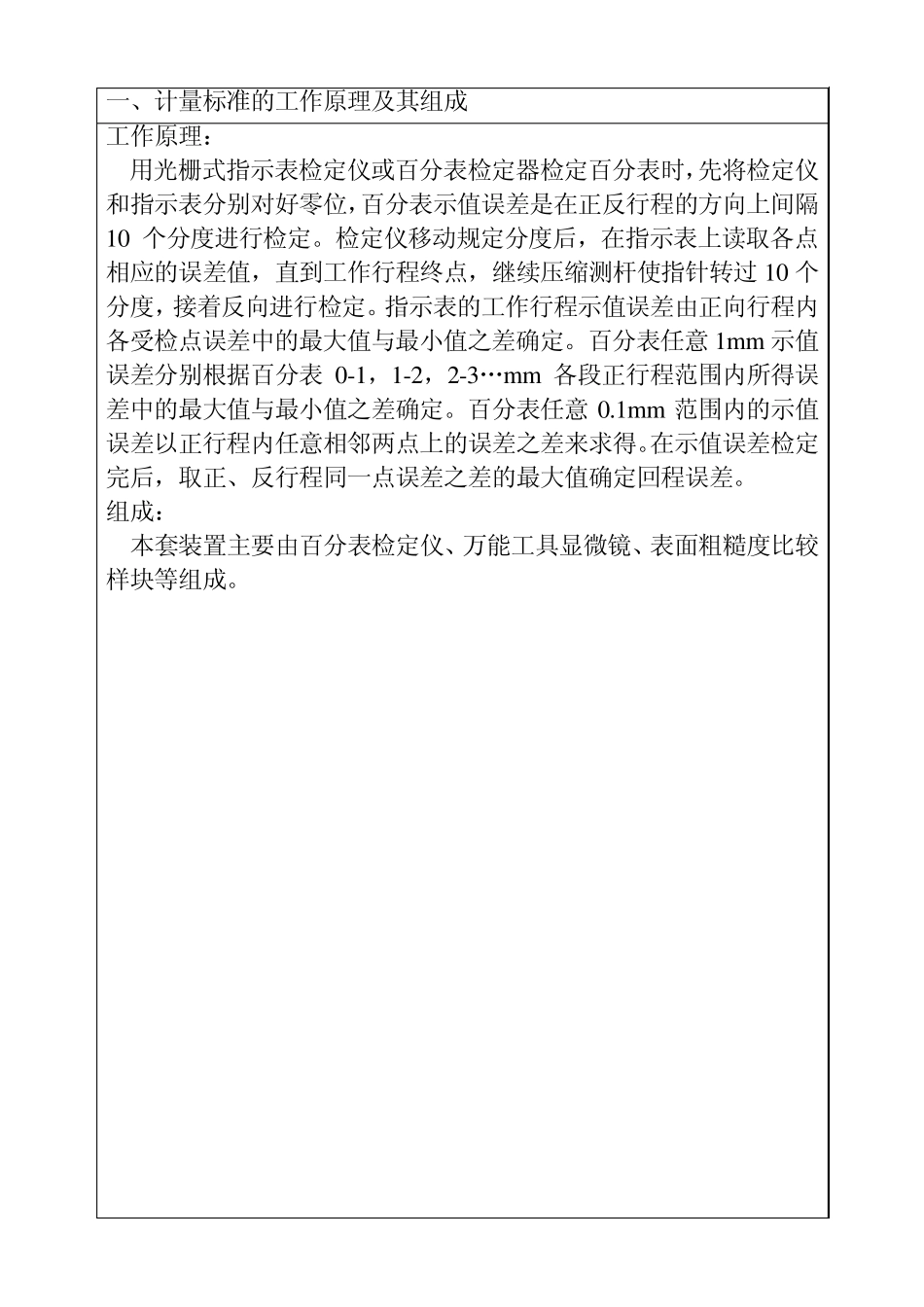

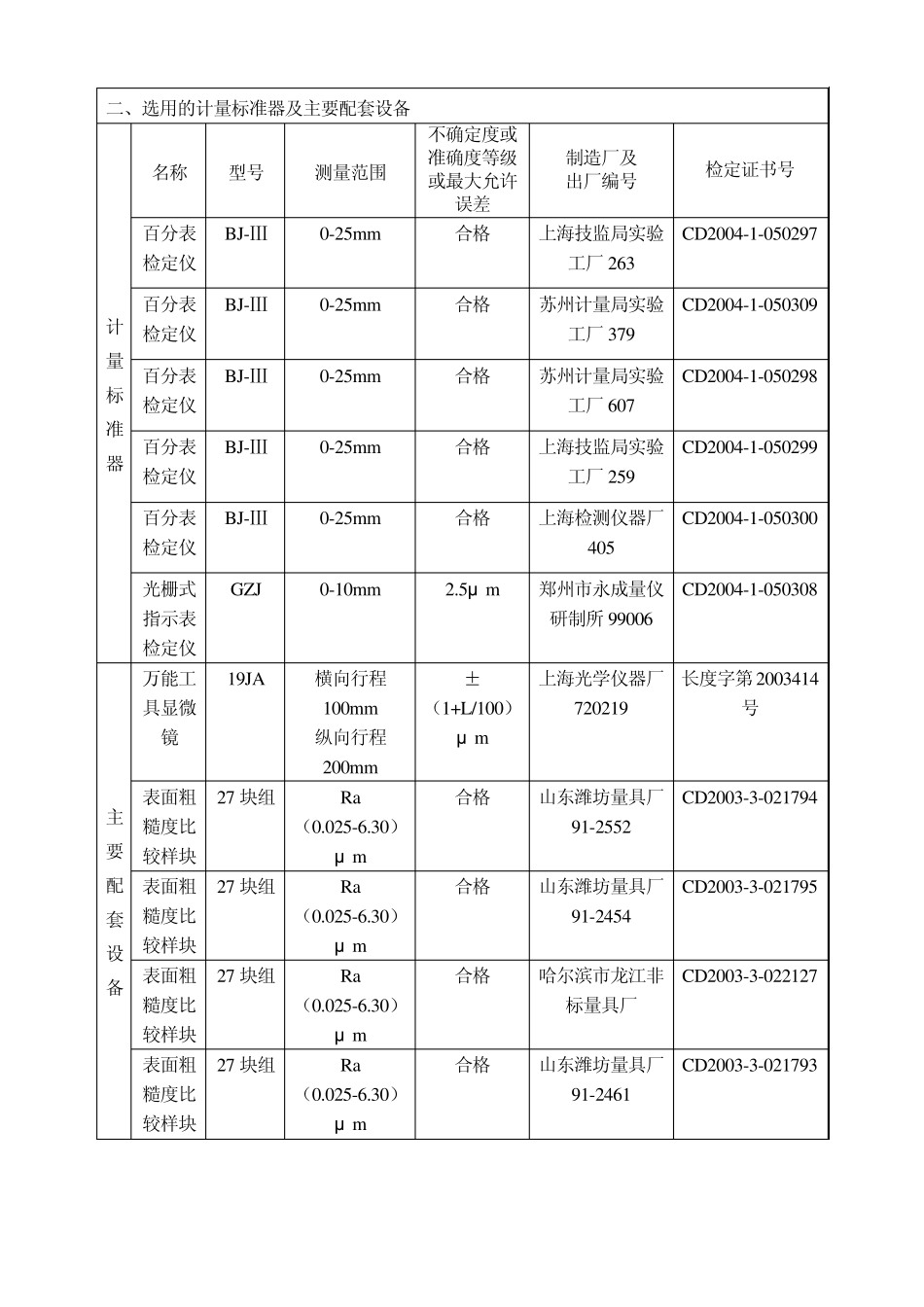

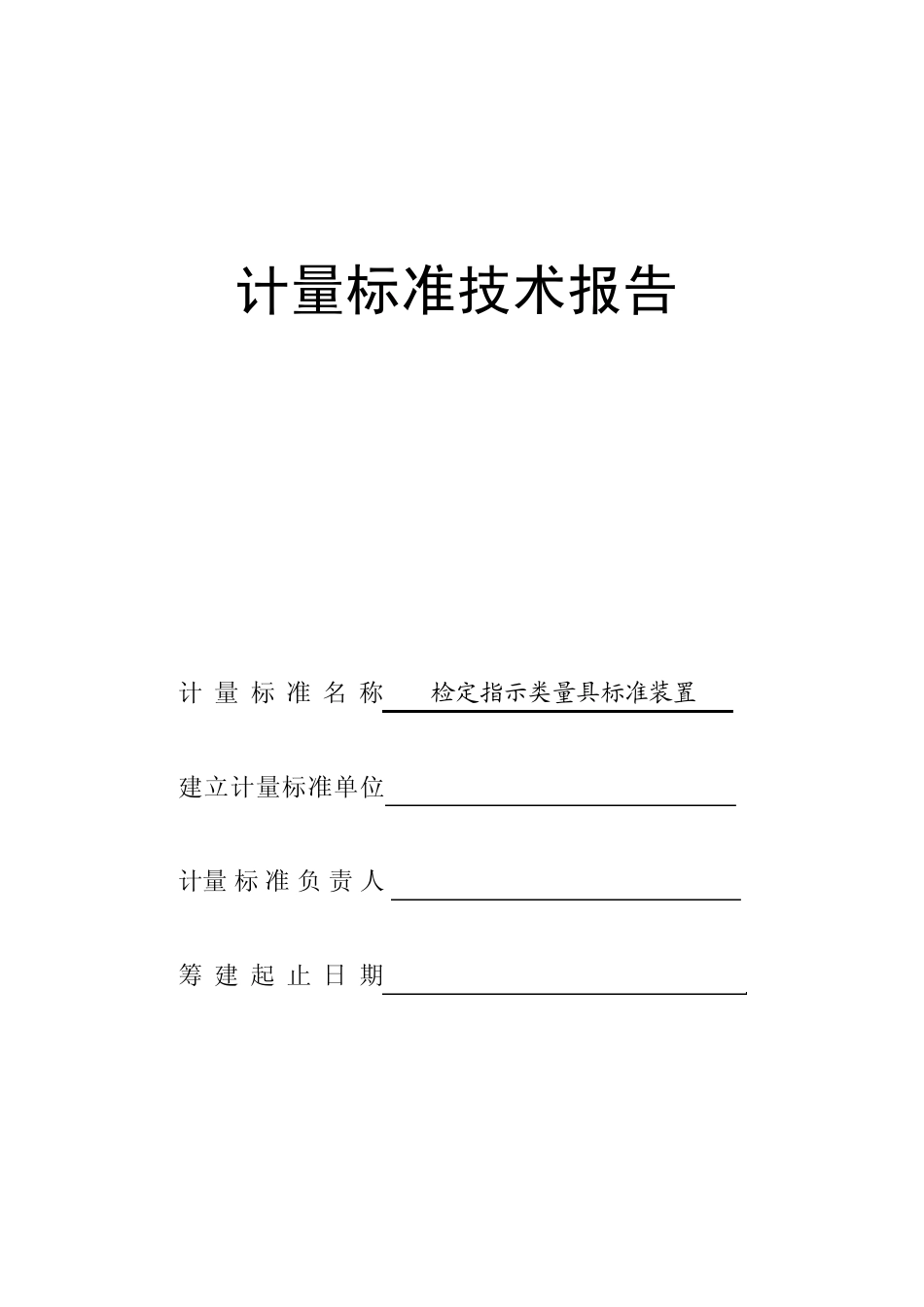

计量标准技术报告 计 量 标 准 名 称 检定指示类量具标准装置 建立计量标准单位 计量标准负责人 筹 建 起 止 日 期 一、计量标准的工作原理及其组成 工作原理： 用光栅式指示表检定仪或百分表检定器检定百分表时，先将检定仪和指示表分别对好零位，百分表示值误差是在正反行程的方向上间隔10 个分度进行检定。检定仪移动规定分度后，在指示表上读取各点相应的误差值，直到工作行程终点，继续压缩测杆使指针转过10 个分度，接着反向进行检定。指示表的工作行程示值误差由正向行程内各受检点误差中的最大值与最小值之差确定。百分表任意1m m 示值误差分别根据百分表0-1，1-2，2-3…m m 各段正行程范围内所得误差中的最大值与最小值之差确定。百分表任意0.1m m 范围内的示值误差以正行程内任意相邻两点上的误差之差来求得。在示值误差检定完后，取正、反行程同一点误差之差的最大值确定回程误差。 组成： 本套装置主要由百分表检定仪、万能工具显微镜、表面粗糙度比较样块等组成。 二、选用的计量标准器及主要配套设备 计量标准器 名称 型号 测量范围 不确定度或准确度等级或最大允许误差 制造厂及 出厂编号 检定证书号 百分表检定仪 BJ-Ⅲ 0-25m m 合格 上海技监局实验工厂263 CD2004-1-050297 百分表检定仪 BJ-Ⅲ 0-25m m 合格 苏州计量局实验工厂379 CD2004-1-050309 百分表检定仪 BJ-Ⅲ 0-25m m 合格 苏州计量局实验工厂607 CD2004-1-050298 百分表检定仪 BJ-Ⅲ 0-25m m 合格 上海技监局实验工厂259 CD2004-1-050299 百分表检定仪 BJ-Ⅲ 0-25m m 合格 上海检测仪器厂405 CD2004-1-050300 光栅式指示表检定仪 GZJ 0-10m m 2.5μ m 郑州市永成量仪研制所99006 CD2004-1-050308 主要配套设备 万能工具显微镜 19JA 横向行程100m m 纵向行程 200m m ±（1+L/100）μ m 上海光学仪器厂 720219 长度字第2003414号 表面粗糙度比较样块 27 块组 Ra（0.025-6.30）μ m 合格 山东潍坊量具厂 91-2552 CD2003-3-021794 表面粗糙度比较样块 27 块组 Ra（0.025-6.30）μ m 合格 山东潍坊量具厂 91-2454 CD2003-3-021795 表面粗糙度比较样块 27 块组 Ra（0.025-6.30）μ m 合格 哈尔滨市龙江非标量具厂 CD2003-3-022127 表面粗糙度比较样块 27 块组 Ra（0.025-6.30）μ m 合格 山东潍坊量具厂 91-2461 CD2003-3-021793 三、计...
