百灵达音频处理器说明书DEQ2496

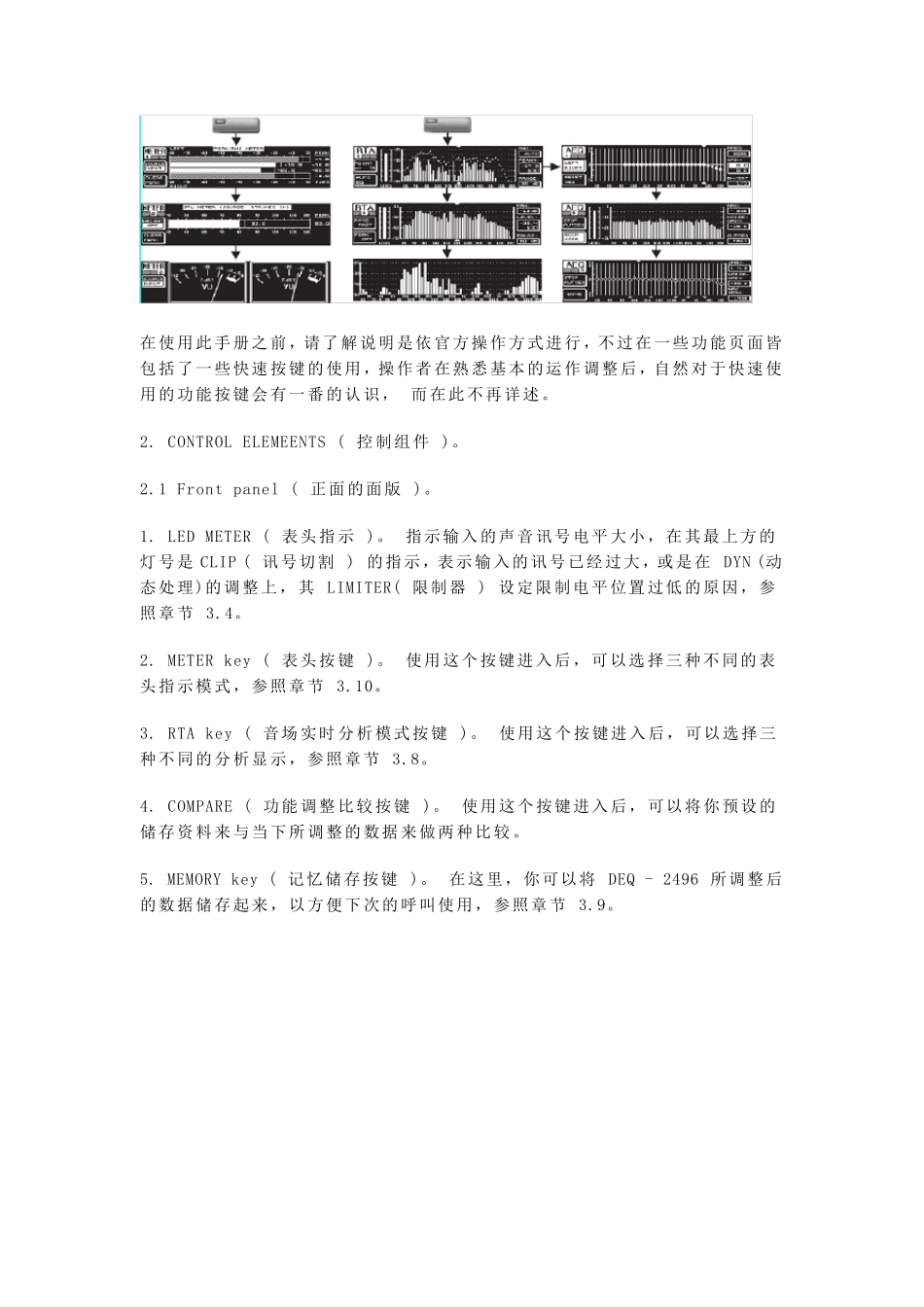

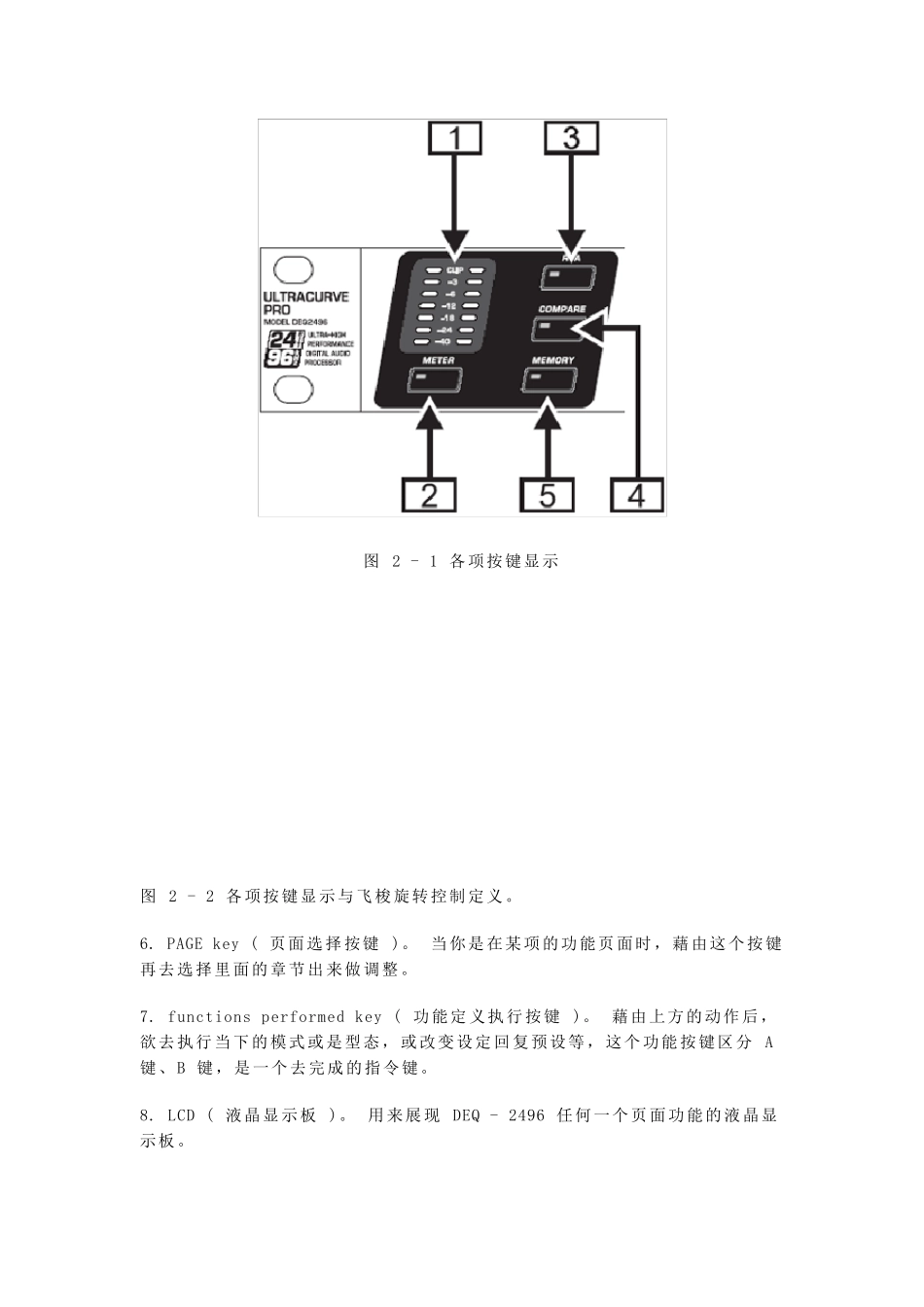

GEQ 图形均衡器 PEQ 参数均衡器 DEQ 动态均衡器 WIDTH 音像宽广调整 FBD 回授抑制 DYN 动态处理 UTILITY 各项设定选单 I / O 输入输出功能 BYPASS 功能不使用开关 MEMORY 储存功能 METER 表头 RTA 音场实时分析模式 在使用此手册之前，请了解说明是依官方操作方式进行，不过在一些功能页面皆包括了一些快速按键的使用，操作者在熟悉基本的运作调整后，自然对于快速使用的功能按键会有一番的认识， 而在此不再详述。 2. CONTROL ELEMEENTS ( 控制组件 )。 2.1 Front panel ( 正面的面版 )。 1. LED METER ( 表头指示 )。 指示输入的声音讯号电平大小，在其最上方的灯号是CLIP ( 讯号切割 ) 的指示，表示输入的讯号已经过大，或是在 DYN (动态处理)的调整上，其 LIMITER( 限制器 ) 设定限制电平位置过低的原因，参照章节 3.4。 2. METER key ( 表头按键 )。 使用这个按键进入后，可以选择三种不同的表头指示模式，参照章节 3.10。 3. RTA key ( 音场实时分析模式按键 )。 使用这个按键进入后，可以选择三种不同的分析显示，参照章节 3.8。 4. COMPARE ( 功能调整比较按键 )。 使用这个按键进入后，可以将你预设的储存资料来与当下所调整的数据来做两种比较。 5. MEMORY key ( 记忆储存按键 )。 在这里，你可以将 DEQ - 2496 所调整后的数据储存起来，以方便下次的呼叫使用，参照章节 3.9。 图 2 - 1 各项按键显示 图 2 - 2 各项按键显示与飞梭旋转控制定义。 6. PAGE key ( 页面选择按键 )。 当你是在某项的功能页面时，藉由这个按键再去选择里面的章节出来做调整。 7. functions performed key ( 功能定义执行按键 )。 藉由上方的动作后，欲去执行当下的模式或是型态，或改变设定回复预设等，这个功能按键区分 A 键、B 键，是一个去完成的指令键。 8. LCD ( 液晶显示板 )。 用来展现 DEQ - 2496 任何一个页面功能的液晶显示板。 9. DATA WHEEL ( 资 料 调 整 选 择 转 轮 )。 DEQ - 2496 正 面 板 右 方 配 置 三 个 全方 位 的 转 轮 ， 它 用 在 各 个 数 据 页 面 时 ， 就 有 不 同 使 用 方 法 及 定 义 。 图 2 - 3 DEQ - 2496 各 项 选 单 按 键 。 10. MENU keys ( 选 单 按 键 )。 在 这 个 面 板 上 ，你 可...
