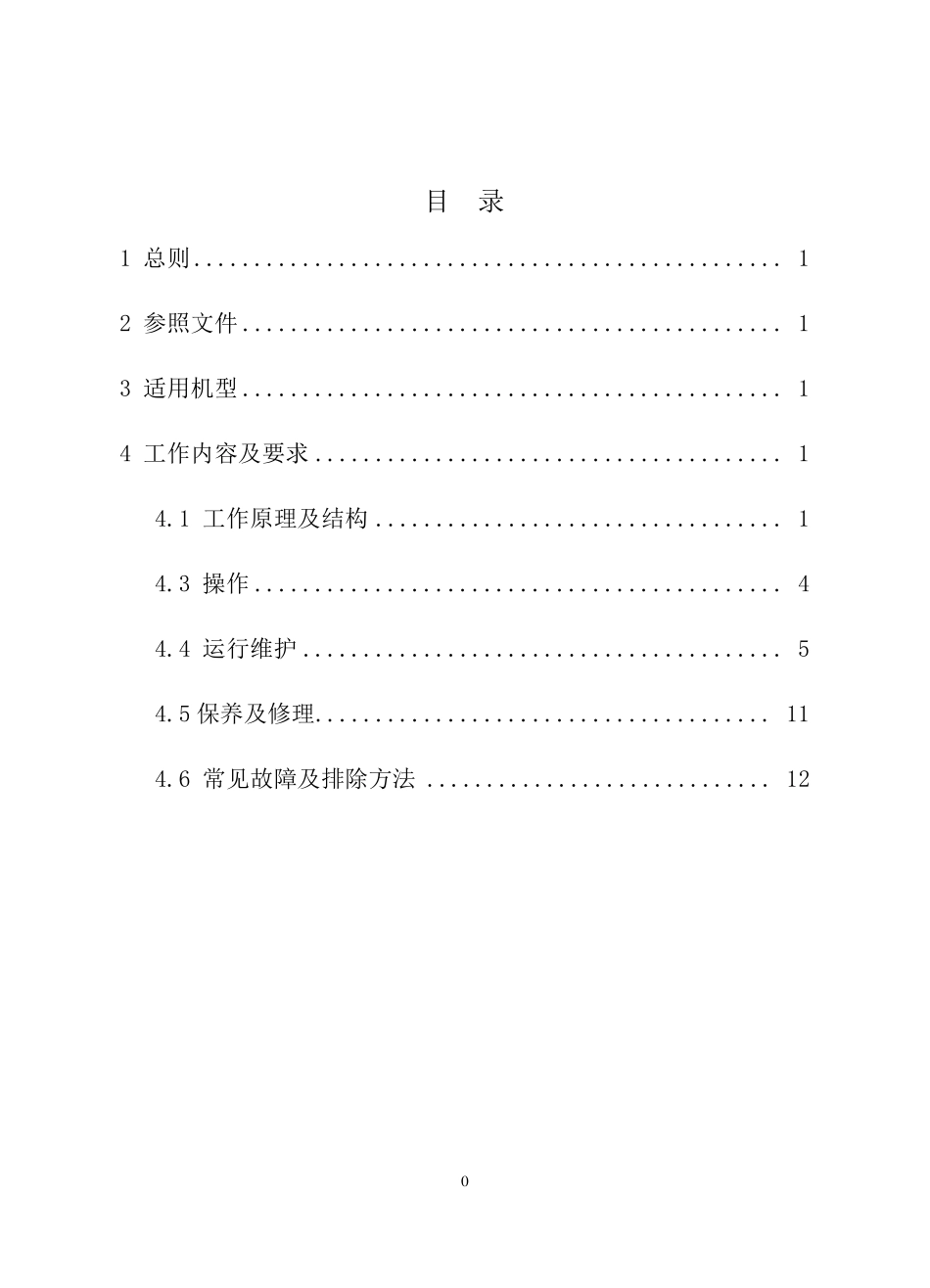

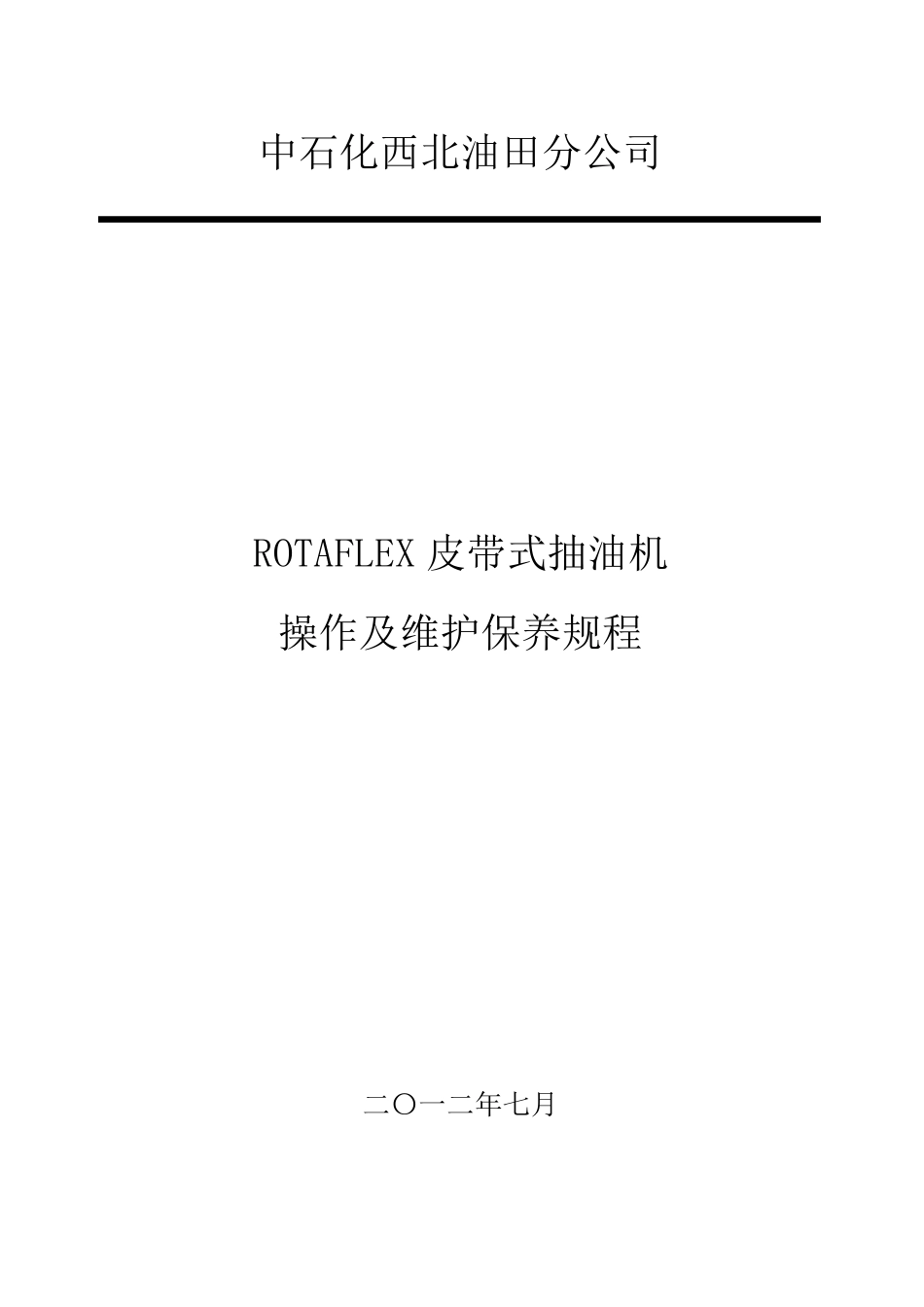

中石化西北油田分公司 ROTAFLEX 皮带式抽油机 操作及维护保养规程 二〇一二年七月 0 目 录 1 总则 ................................................. 1 2 参照文件 ............................................. 1 3 适用机型 ............................................. 1 4 工作内容及要求 ....................................... 1 4.1 工作原理及结构 .................................. 1 4.3 操作 ............................................ 4 4.4 运行维护 ........................................ 5 4.5 保养及修理 ...................................... 11 4.6 常见故障及排除方法 ............................. 12 1 1 总则 本规程规定了ROTAFLEX 皮带式抽油机的操作程序、运行维护要求,旨在规范 ROTAFLEX 皮带式抽油机的使用及维护保养工作。 2 参照文件 《ROTAFLEX 皮带式抽油机使用说明书》。 3 适用机型 本规程适用于分公司 ROTAFLEX 皮带式抽油机。 4 工作内容及要求 4.1 工作原理及结构 4.1.1 工作原理 由电机驱动，经传动部分减速后，驱动下链轮旋转，使垂直布置的环形闭合轨迹链条在上、下链、链轮之间运转。装在轨迹链条的特殊链节与往返架上滑块中的主轴销相连，使往返架随轨迹链条周而复始的上下运动。由往返架上的上横梁连接着绕过顶部皮带滚筒的负荷皮带来带动光杆（抽油杆、抽油泵）往复运动抽油。 4.1.2 结构简述 皮带式抽油机有 6 个系统组成。 传动系统：包括电动机、皮带轮、减速箱、上下联轮、链条。 换向系统：往返架总成、平衡箱总成。 悬挂系统：承载皮带、顶部滚筒、悬绳器。 刹车系统：盘式刹车总成、手动刹车控制系统。 电气系统：起动开关箱、控制柜、速度监控系统。 支持 系统：塔 架、底 座 、水 泥 基 础 。 2 塔基与底座前平台刹车手柄平衡箱门往返架平衡箱皮带滚筒链条上链轮悬绳器滚筒护罩连接螺栓地脚螺栓电机斜支杆减速机电控柜梯子中平台上链轮门顶平台电机皮带护罩光杆卡子光杆主动链轮导向轮水泥基础皮带轮接近开关 3 4.2 使用要求及注意事项 4.2.1 皮带抽油机属立式重型设备，所有参与安装、调试、操作、维修人员必须时刻注意安全，按照安全操作规范穿戴劳保用品。超过 2 米的高处系安全带，并戴安全帽； 4.2.2 抽油机运行时严禁将头、手、工具伸入机架内； 4.2.3 严禁...
