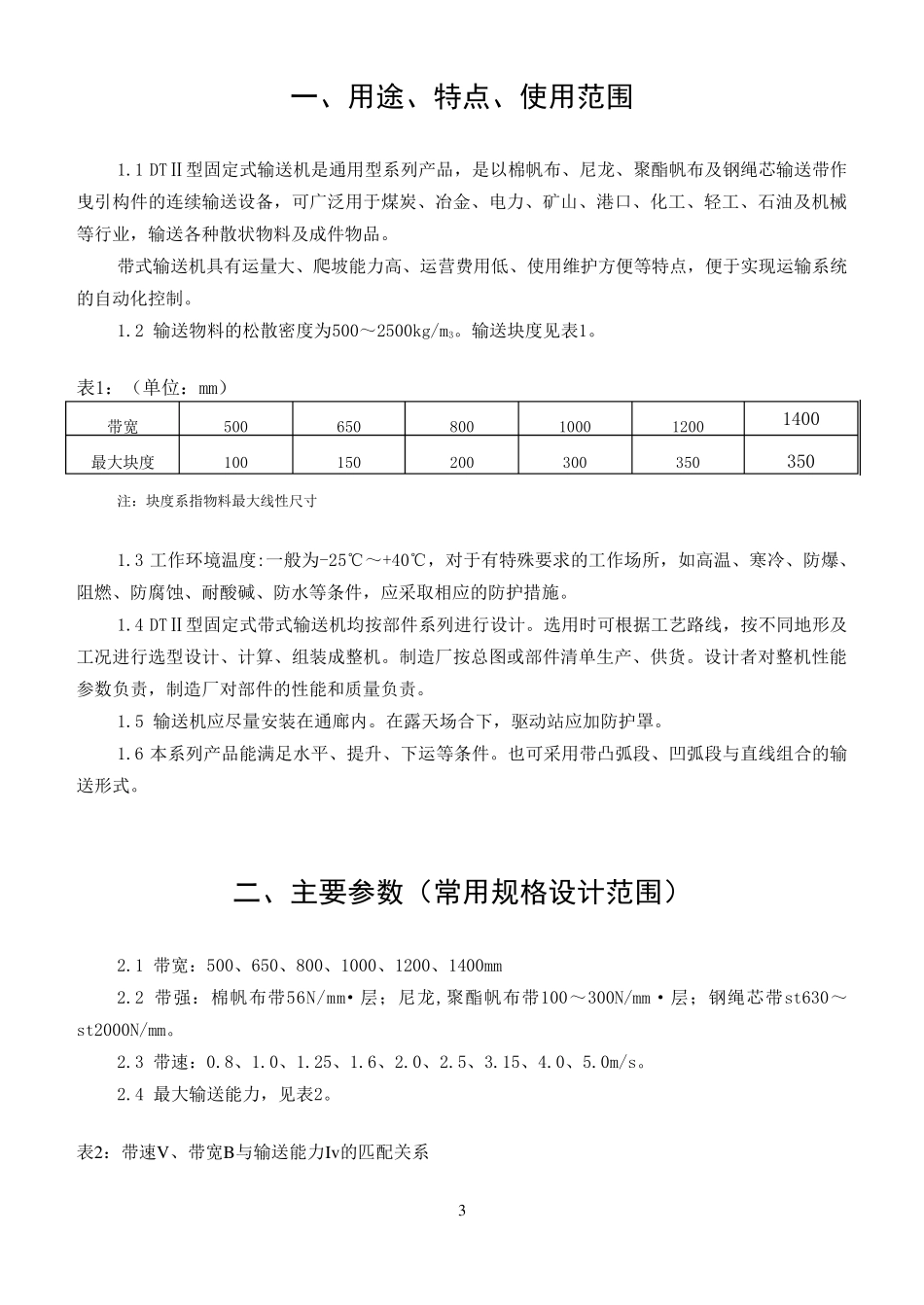

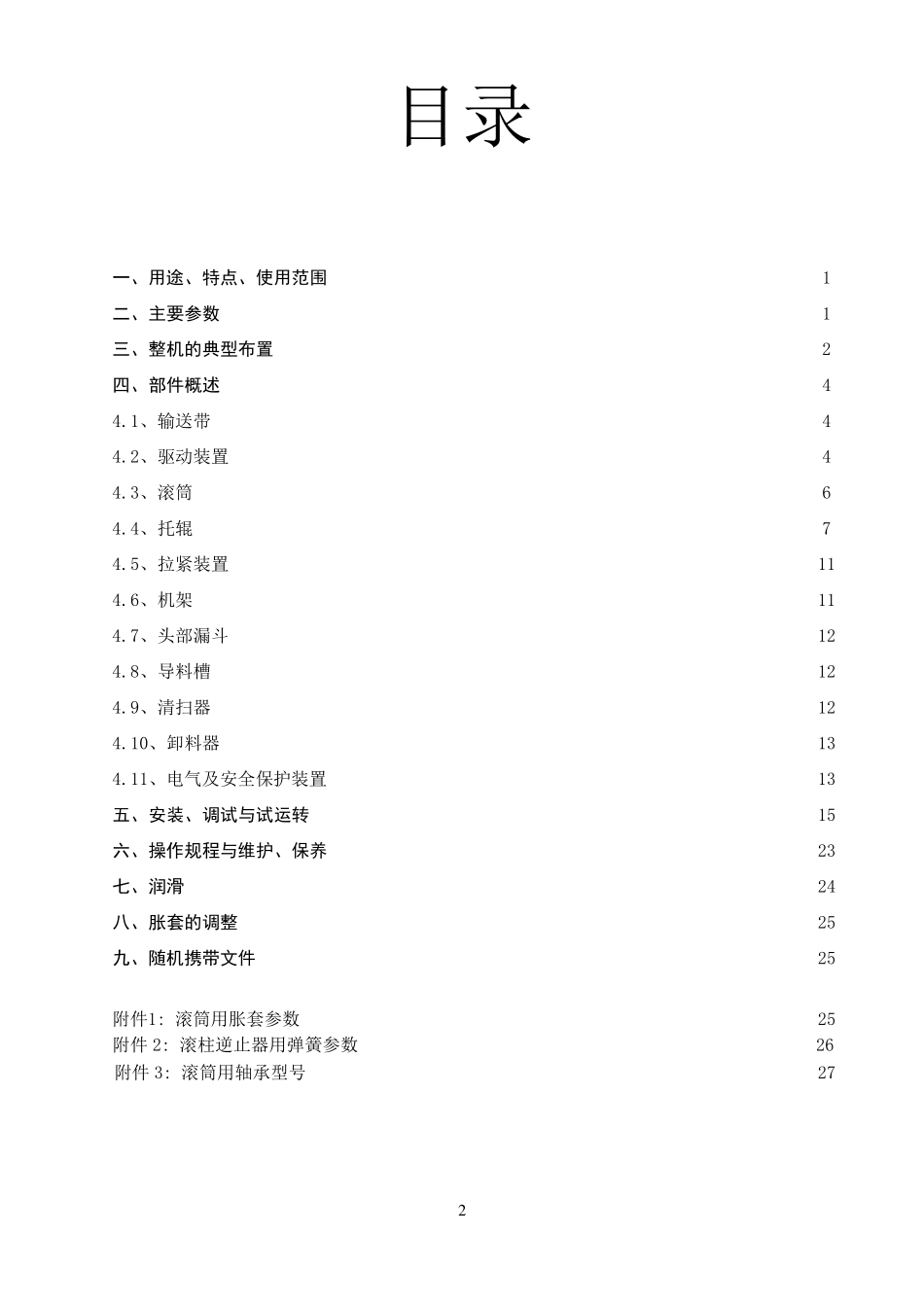

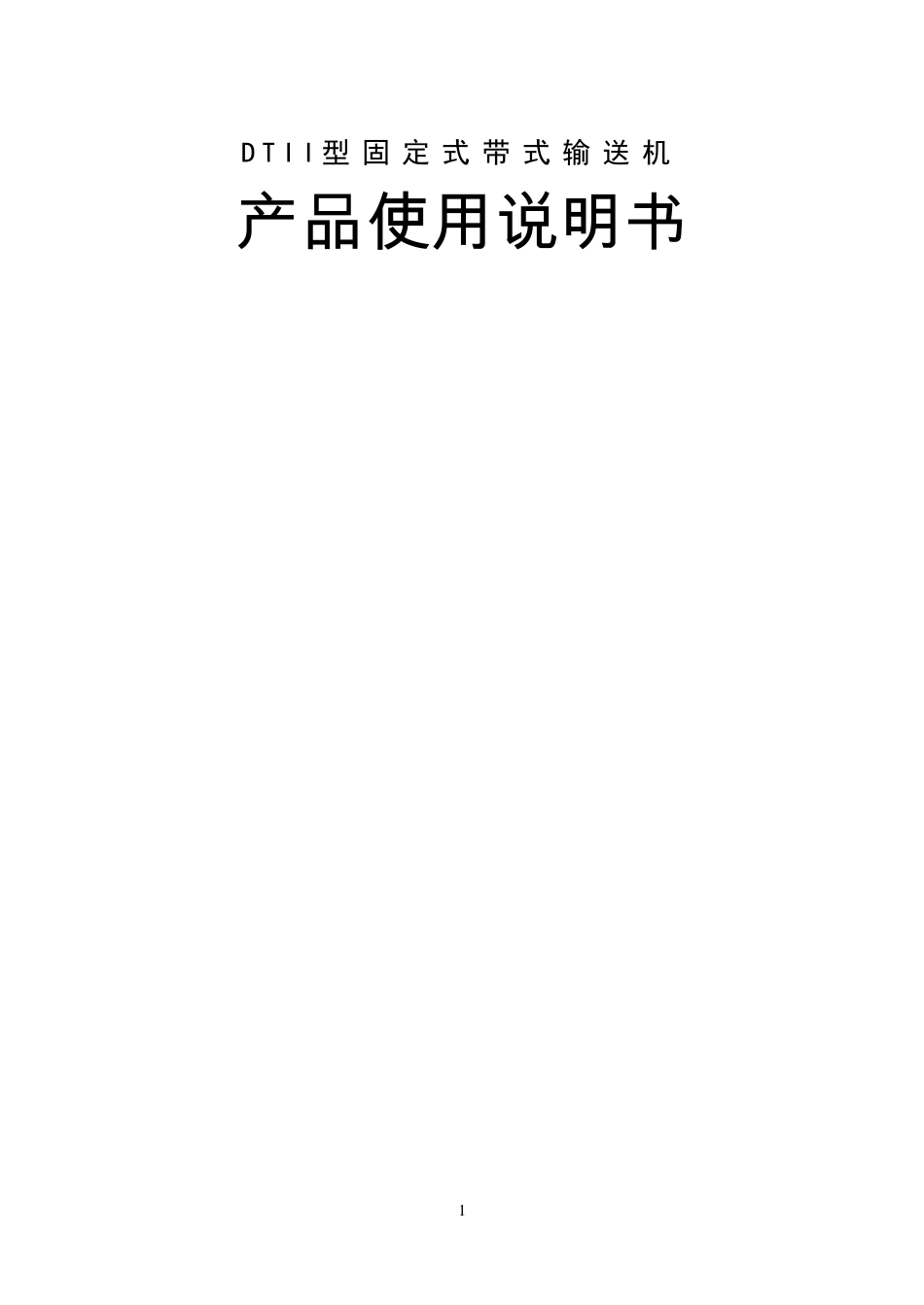

1 D T I I 型固 定 式 带 式 输 送 机 产 品 使 用 说 明 书 2 目录 一、用途、特点、使用范围 1 二、主要参数 1 三、整机的典型布置 2 四、部件概述 4 4.1、输送带 4 4.2、驱动装置 4 4.3、滚筒 6 4.4、托辊 7 4.5、拉紧装置 11 4.6、机架 11 4.7、头部漏斗 12 4.8、导料槽 12 4.9、清扫器 12 4.10、卸料器 13 4.11、电气及安全保护装置 13 五、安装、调试与试运转 15 六、操作规程与维护、保养 23 七、润滑 24 八、胀套的调整 25 九、随机携带文件 25 附件1: 滚筒用胀套参数 25 附件 2: 滚柱逆止器用弹簧参数 26 附件 3: 滚筒用轴承型号 27 3 一、用途、特点、使用范围 1.1 DTⅡ 型 固 定 式 输 送 机 是 通 用 型 系 列 产 品 ， 是 以 棉 帆 布 、 尼 龙 、 聚 酯 帆 布 及 钢 绳 芯 输 送 带 作曳 引 构 件 的 连 续 输 送 设 备 ， 可 广 泛 用 于 煤 炭 、 冶 金 、 电 力 、 矿 山 、 港 口 、 化 工 、 轻 工 、 石 油 及 机 械等 行 业 ， 输 送 各 种 散 状 物 料 及 成 件 物 品 。 带 式 输 送 机 具 有 运 量 大 、 爬 坡 能 力 高 、 运 营 费 用 低 、 使 用 维 护 方 便 等 特 点 ， 便 于 实 现 运 输 系 统的 自 动 化 控 制 。 1.2 输 送 物 料 的 松 散 密 度 为 500～ 2500kg/m3。 输 送 块 度 见 表 1。 表 1： （ 单 位 ： mm） 带 宽 500 650 800 1000 1200 1400 最 大 块 度 100 150 200 300 350 350 注 ： 块 度 系 指 物 料 最 大 线 性 尺 寸 1.3 工 作 环 境 温 度 :一 般 为 -25℃ ～ +40℃ ， 对 于 有 特 殊 要 求 的 工 作 场所， 如高 温 、 寒冷、 防爆、阻燃、 防腐蚀、 耐酸碱、 防水等 条件 ， 应采取相应的 防护 措施。 1.4 DTⅡ 型 固 定 式 带 式 输 送 机 均按部件 系 列 进行 设 计。 选用 时可 根据工 艺路线 ， 按不同地形及工 况进行 选型 设 计、 计算、 组装成 整机 。 制 造厂按总图或部件 清单 生产 、 供货。 设 计者对 整机 性 能参数负责， 制 造厂对 部件 的 性 能 和质量 负责。 1.5 输 送 ...
