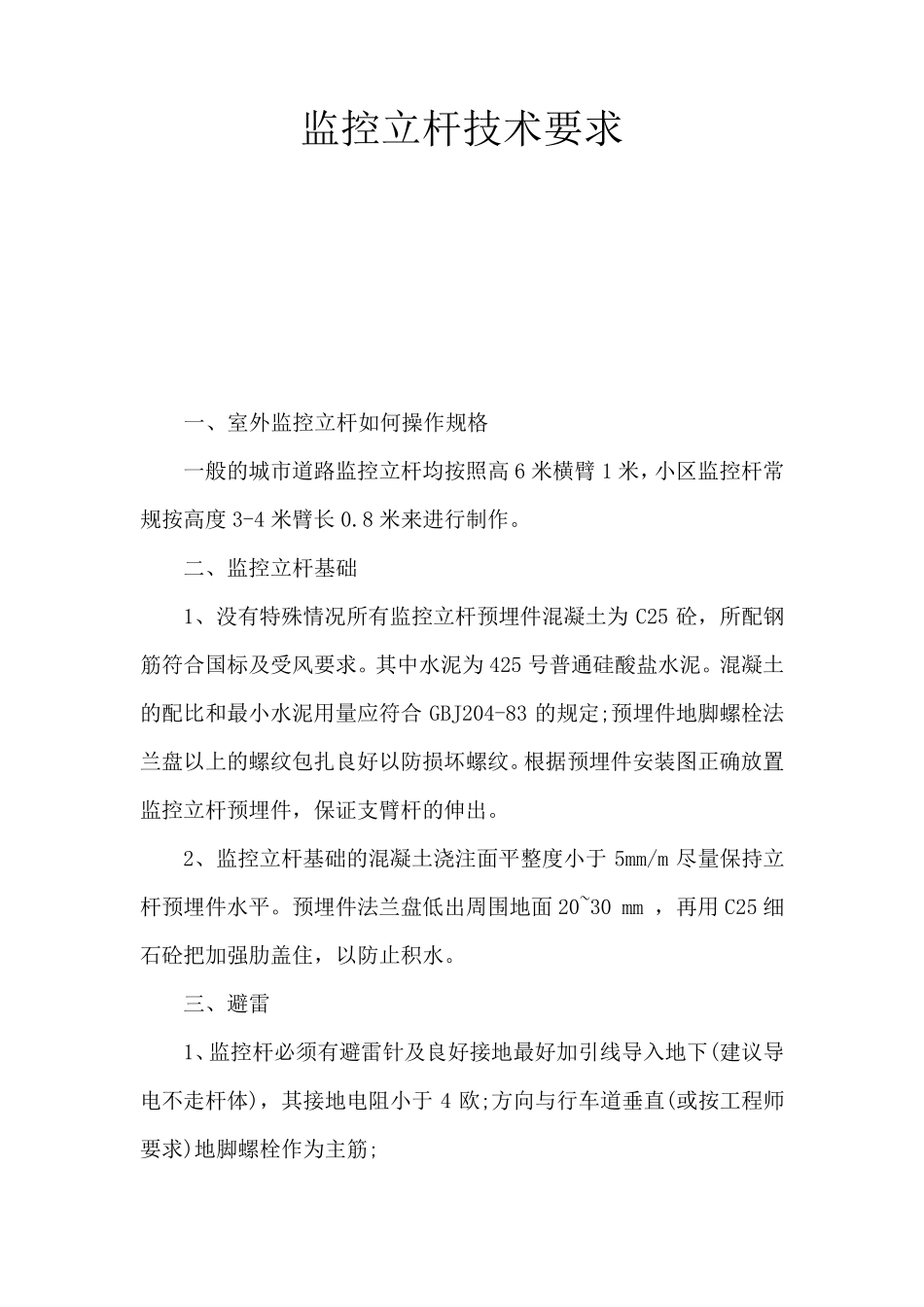

监控立杆技术要求 一、室外监控立杆如何操作规格 一般的城市道路监控立杆均按照高 6 米横臂 1 米，小区监控杆常规按高度 3-4 米臂长 0.8 米来进行制作。 二、监控立杆基础 1、没有特殊情况所有监控立杆预埋件混凝土为 C25 砼，所配钢筋符合国标及受风要求。其中水泥为 425 号普通硅酸盐水泥。混凝土的配比和最小水泥用量应符合 GBJ204-83 的规定;预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。根据预埋件安装图正确放置监控立杆预埋件，保证支臂杆的伸出。 2、监控立杆基础的混凝土浇注面平整度小于 5mm/m 尽量保持立杆预埋件水平。预埋件法兰盘低出周围地面 20~30 mm ，再用 C25 细石砼把加强肋盖住，以防止积水。 三、避雷 1、监控杆必须有避雷针及良好接地最好加引线导入地下(建议导电不走杆体)，其接地电阻小于 4 欧;方 向 与 行车 道垂 直 (或 按工 程 师要求)地脚螺栓作为主 筋; 四、安装 1、杆旁、控制箱旁、电缆拐弯处、电缆管直线长度超过50 米时或两端电缆管不在同一平面相距100 mm 以上时，必须设置手孔井。 2、手孔井的内围尺寸要求为500（长）×500（宽）×600（深）MM，用砾石铺层作为渗水用;手孔井四壁必须抹水泥沙浆。 3、控制箱由设备厂家根据所需容量配备，外壳采用优质冷轧钢板壁厚不小于 1.2mm 外表喷室外塑粉并做好防水防盗及散热。 4、结构用钢不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2，且不应大于 0.5mm。 5、设计依据：设计风载：23m/s2，疲劳寿命：30 年，按国家最新标准版本《碳素结构钢》、《电气 装置安装工 程 电缆线路 施 工 及验 收规 范 》、《钢结构工 程 施 工 及验 收 规 范 》、《钢筋 混 凝 土 工 程 施 工 验 收 规范 》 等相关 规 范 进 行 施 工 。 五 、制作要求 1、符 合 现 行 国家标准的规 定 ，并有 合 格 证 明 文 件 。碳素钢采用E43 型 焊 条 ，焊 条 质量应符 合 最新国标的规 定 ，绝 不使 用药 皮脱 落 、焊 芯 生 锈 或受 潮 的焊 条 ，以及带 锈 的焊 丝 。焊 接 尺寸符 合 设计要求，焊 缝 金 属 表面的焊 波 均 匀 ，不得影响强 度的裂纹、夹渣、焊 瘤 、烧 穿 、未 溶 合 、弧 坑 和针 状 气 孔，并且无 褶 皱 和中 断 等缺陷。焊 缝 区 咬...
