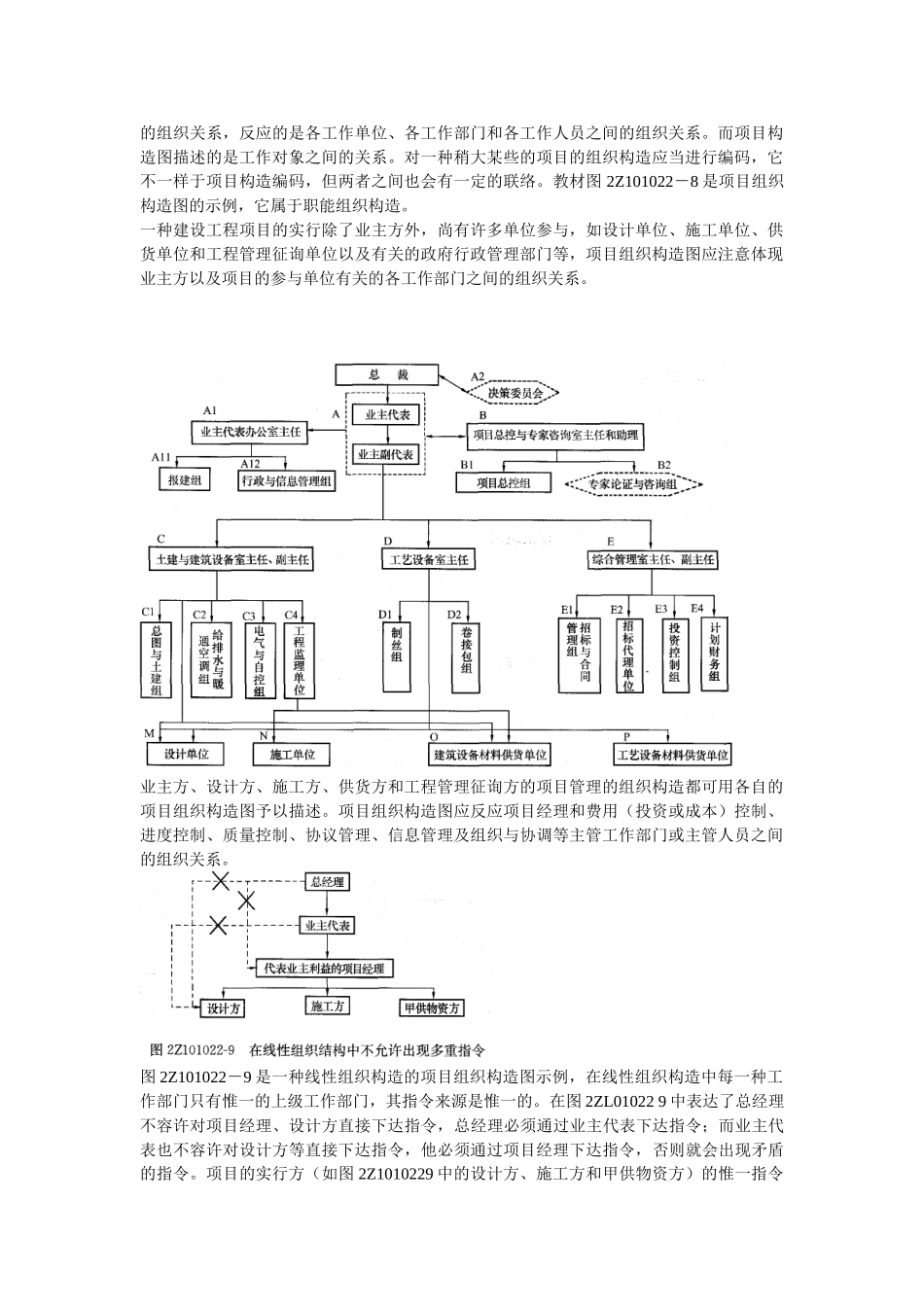

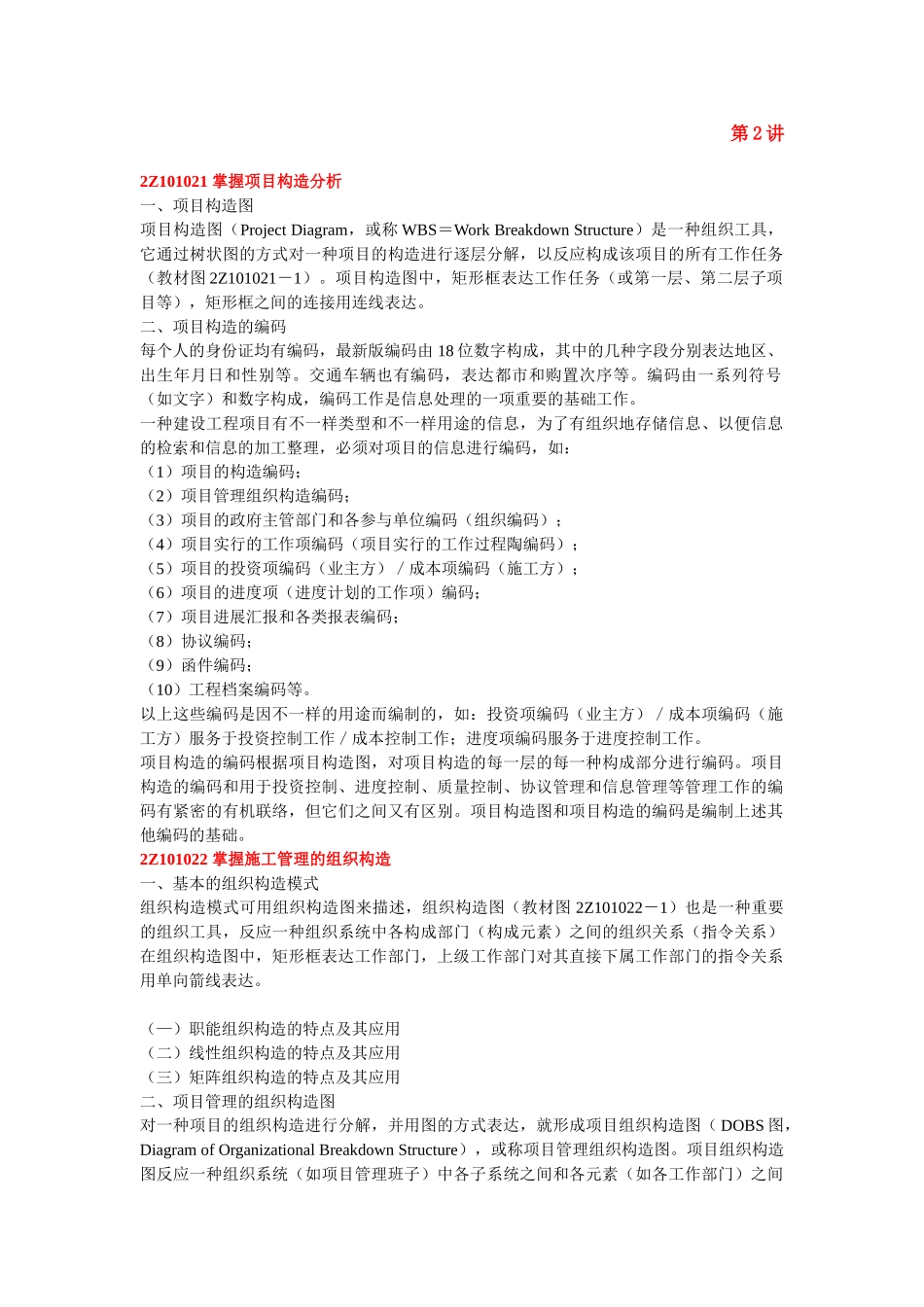

第 2 讲2Z101021 掌握项目构造分析 一、项目构造图项目构造图（Project Diagram，或称 WBS＝Work Breakdown Structure）是一种组织工具，它通过树状图的方式对一种项目的构造进行逐层分解，以反应构成该项目的所有工作任务（教材图 2Z101021－1）。项目构造图中，矩形框表达工作任务（或第一层、第二层子项目等），矩形框之间的连接用连线表达。二、项目构造的编码每个人的身份证均有编码，最新版编码由 18 位数字构成，其中的几种字段分别表达地区、出生年月日和性别等。交通车辆也有编码，表达都市和购置次序等。编码由一系列符号（如文字）和数字构成，编码工作是信息处理的一项重要的基础工作。 一种建设工程项目有不一样类型和不一样用途的信息，为了有组织地存储信息、以便信息的检索和信息的加工整理，必须对项目的信息进行编码，如：（1）项目的构造编码；（2）项目管理组织构造编码；（3）项目的政府主管部门和各参与单位编码（组织编码）；（4）项目实行的工作项编码（项目实行的工作过程陶编码）；（5）项目的投资项编码（业主方）／成本项编码（施工方）； （6）项目的进度项（进度计划的工作项）编码； （7）项目进展汇报和各类报表编码；（8）协议编码；（9）函件编码；（10）工程档案编码等。以上这些编码是因不一样的用途而编制的，如：投资项编码（业主方）／成本项编码（施工方）服务于投资控制工作／成本控制工作；进度项编码服务于进度控制工作。项目构造的编码根据项目构造图，对项目构造的每一层的每一种构成部分进行编码。项目构造的编码和用于投资控制、进度控制、质量控制、协议管理和信息管理等管理工作的编码有紧密的有机联络，但它们之间又有区别。项目构造图和项目构造的编码是编制上述其他编码的基础。2Z101022 掌握施工管理的组织构造一、基本的组织构造模式组织构造模式可用组织构造图来描述，组织构造图（教材图 2Z101022－1）也是一种重要的组织工具，反应一种组织系统中各构成部门（构成元素）之间的组织关系（指令关系）在组织构造图中，矩形框表达工作部门，上级工作部门对其直接下属工作部门的指令关系用单向箭线表达。（—）职能组织构造的特点及其应用（二）线性组织构造的特点及其应用（三）矩阵组织构造的特点及其应用二、项目管理的组织构造图 对一种项目的组织构造进行分解，并用图的方式表达，就形成项目组织构造图（ DOBS 图，Diagram of Organizational Breakdown Structur...
