低压开关柜试验作业指导书

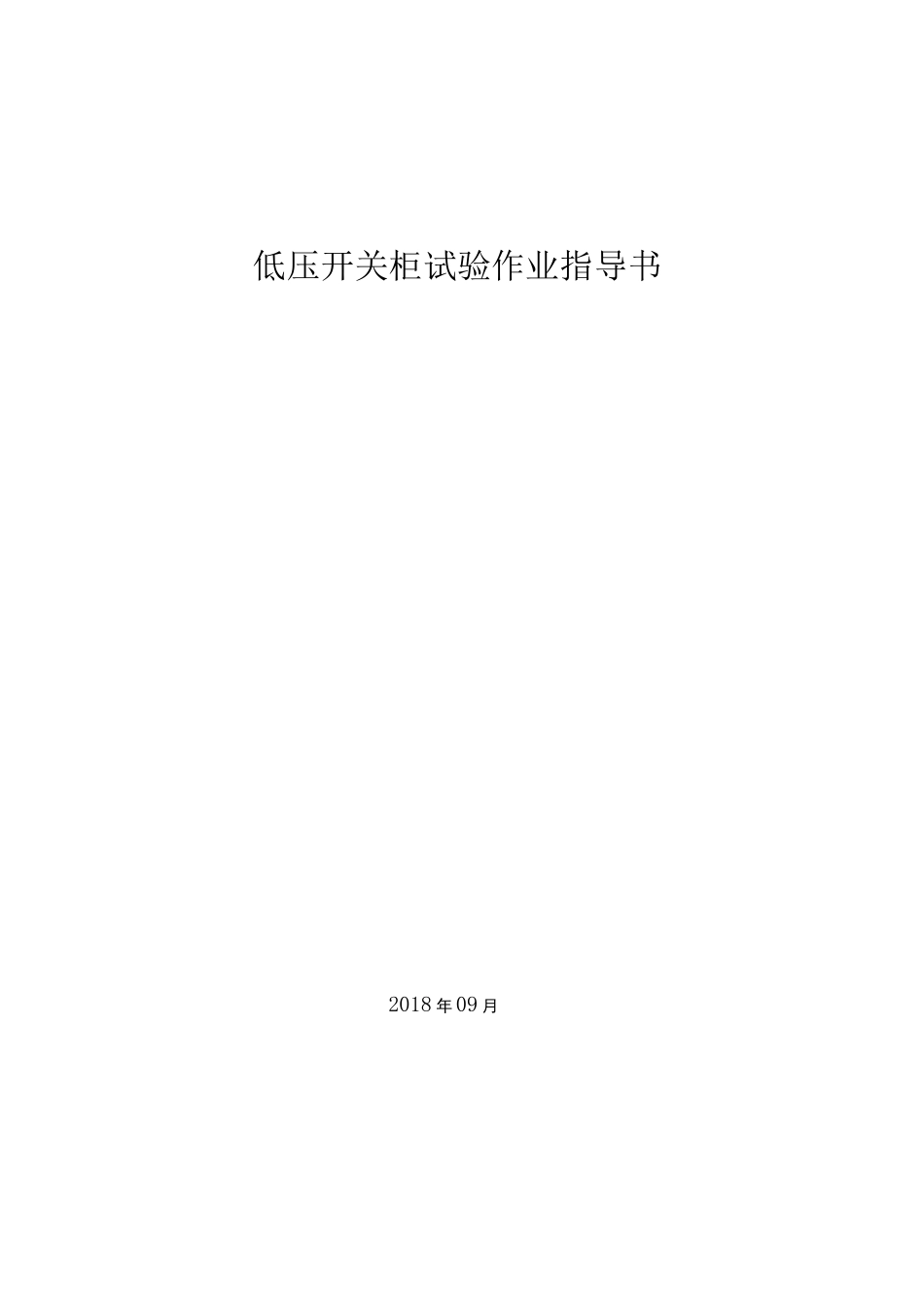

低压开关柜试验作业指导书_第1页
1/30

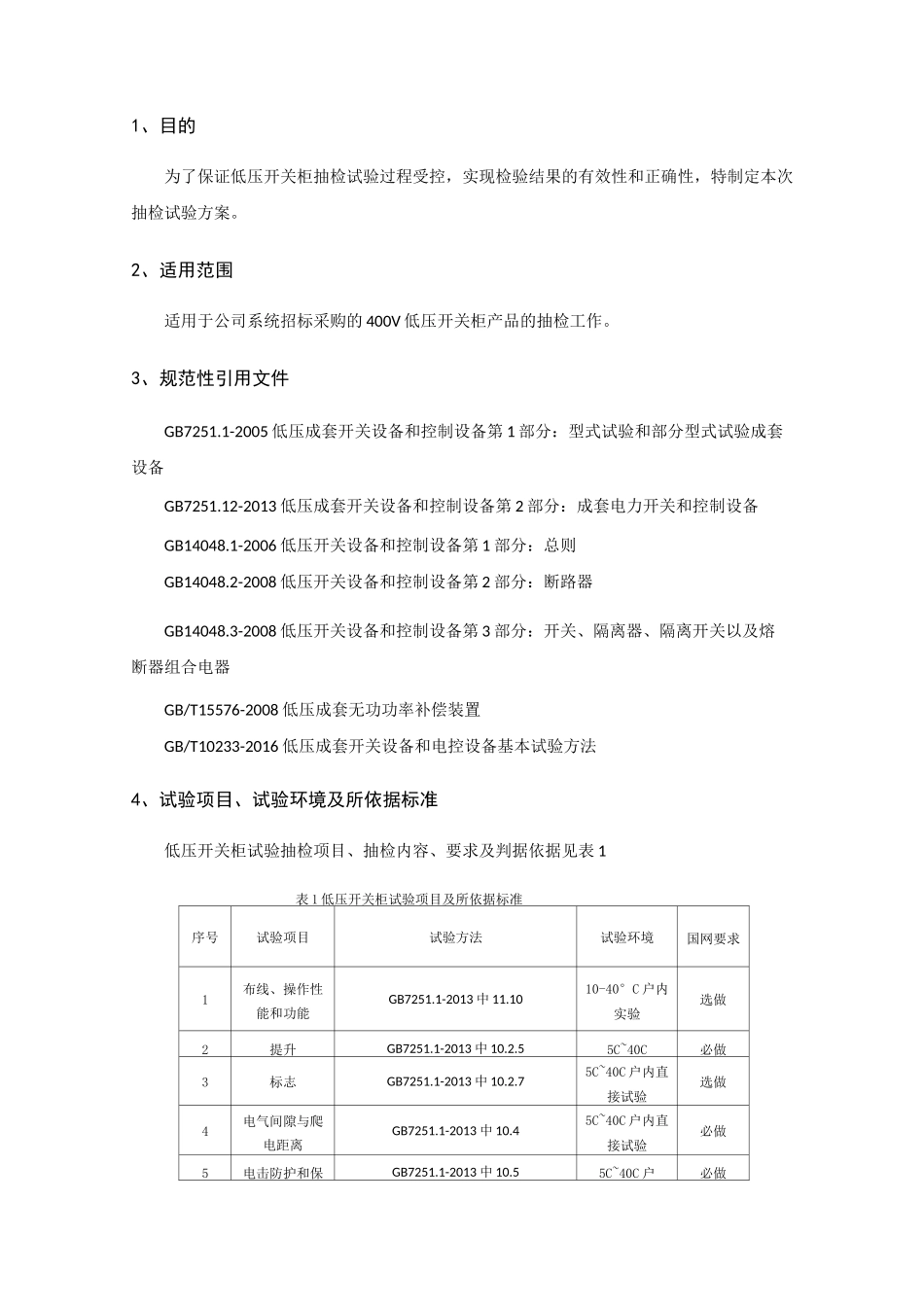

低压开关柜试验作业指导书_第2页
2/30
低压开关柜试验作业指导书_第3页
3/30
低压开关柜试验作业指导书2018 年 09 月1、目的为了保证低压开关柜抽检试验过程受控,实现检验结果的有效性和正确性,特制定本次抽检试验方案。2、适用范围适用于公司系统招标采购的 400V 低压开关柜产品的抽检工作。3、规范性引用文件GB7251.1-2005 低压成套开关设备和控制设备第 1 部分:型式试验和部分型式试验成套设备GB7251.12-2013 低压成套开关设备和控制设备第 2 部分:成套电力开关和控制设备GB14048.1-2006 低压开关设备和控制设备第 1 部分:总则GB14048.2-2008 低压开关设备和控制设备第 2 部分:断路器GB14048.3-2008 低压开关设备和控制设备第 3 部分:开关、隔离器、隔离开关以及熔断器组合电器GB/T15576-2008 低压成套无功功率补偿装置GB/T10233-2016 低压成套开关设备和电控设备基本试验方法4、试验项目、试验环境及所依据标准低压开关柜试验抽检项目、抽检内容、要求及判据依据见表 1表 1 低压开关柜试验项目及所依据标准序号试验项目试验方法试验环境国网要求1布线、操作性能和功能GB7251.1-2013 中 11.1010-40°C 户内实验选做2提升GB7251.1-2013 中 10.2.55C~40C必做3标志GB7251.1-2013 中 10.2.75C~40C 户内直接试验选做4电气间隙与爬电距离GB7251.1-2013 中 10.45C~40C 户内直接试验必做5电击防护和保GB7251.1-2013 中 10.55C~40C 户必做护电路完整性内直接试验6介电性能GB7251.1-2013 中 10.95°C~40°C 户内直接试验必做7温升试验GB7251.1-2013 中 10.105C~40C 户内直接试验必做8机械操作GB7251.1-2013 中 10.135C~40C 户内直接试验必做9柜体尺寸、厚度、材质检测DL/T991-2006GB/T11344-20085C~40C 户内直接试验必做5、试验方法及结果判定5.1布线、操作性能和功能检查1.检查设备中的元件、器件安装接线应牢固、端正、正确,应符合图样及相应的标准要求。2.设备的铭牌及标志应正确、清晰、齐全,且易于识别,安装位置正确。3.除非成套设备制造商与用户之间另有协议,否则地面安装的成套设备的易接近性要求如下:――端子,不包括保护导体端子,应位于成套设备的基础面上方至少 0.2m,并且端子的位置应使电缆易于与其连接。由操作人员观察的指示仪表应安装在成套设备基础面上方 0.2m~2.2m 之间。――操作器件,如手柄、按钮或类似器件,应安装在易于操作的高度上;这就是说,其中心线一般应在成套设备基础面上 0.2m~2m 之间。不经常操作的器件,如每月少于一次,可以...
