电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

工业防腐蚀涂料施工手册

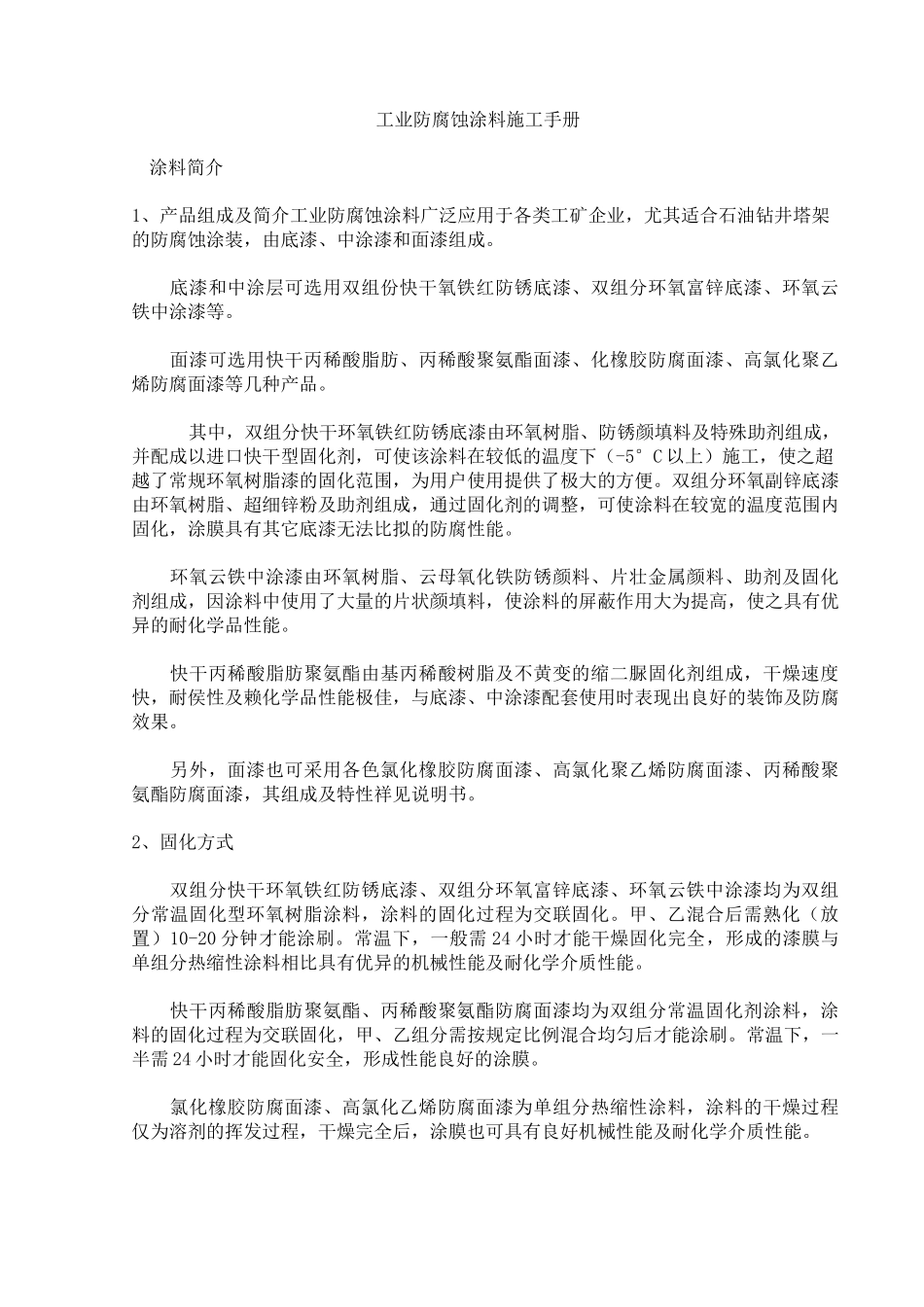

工业防腐蚀涂料施工手册_第1页
1/10

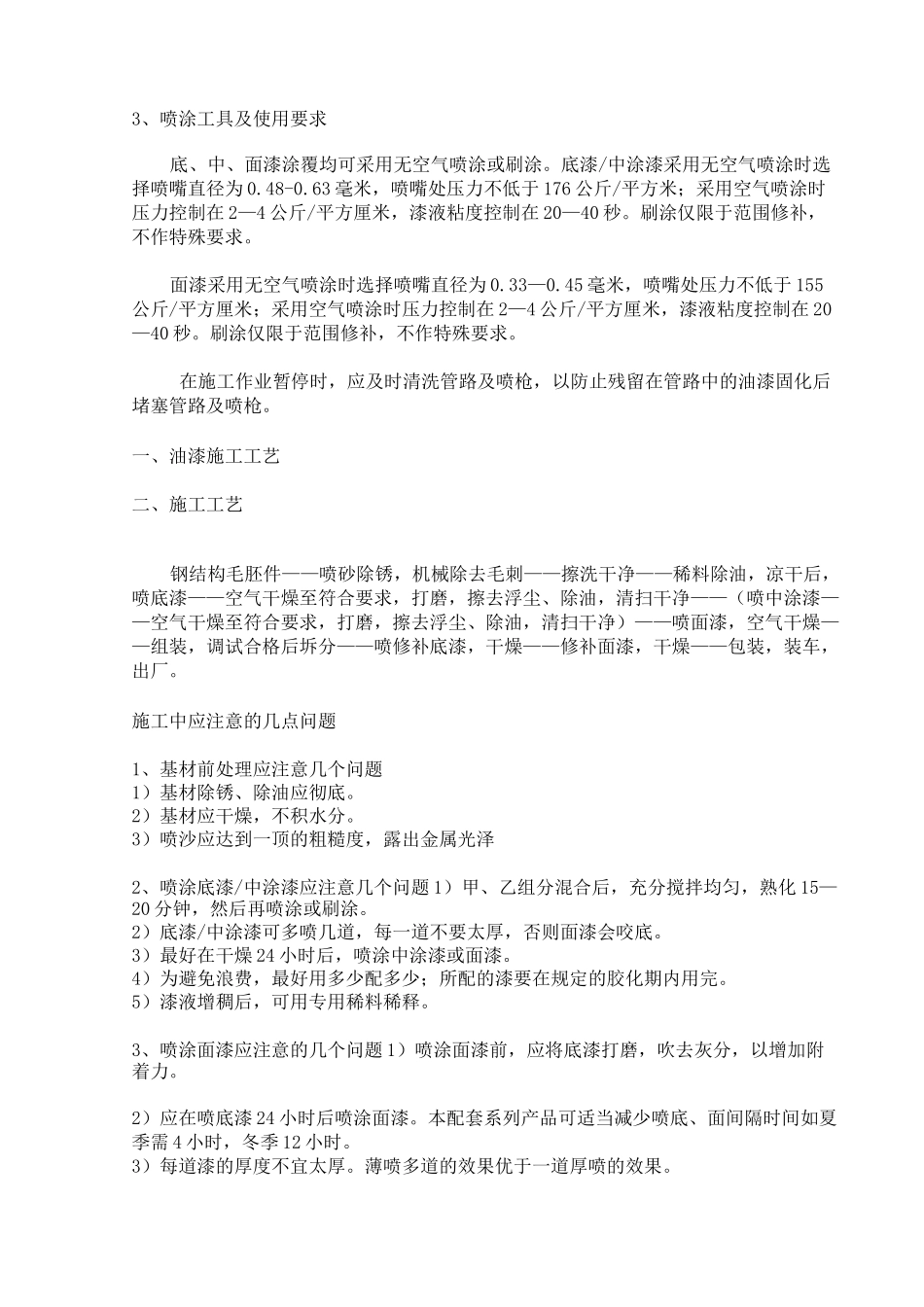

工业防腐蚀涂料施工手册_第2页
2/10

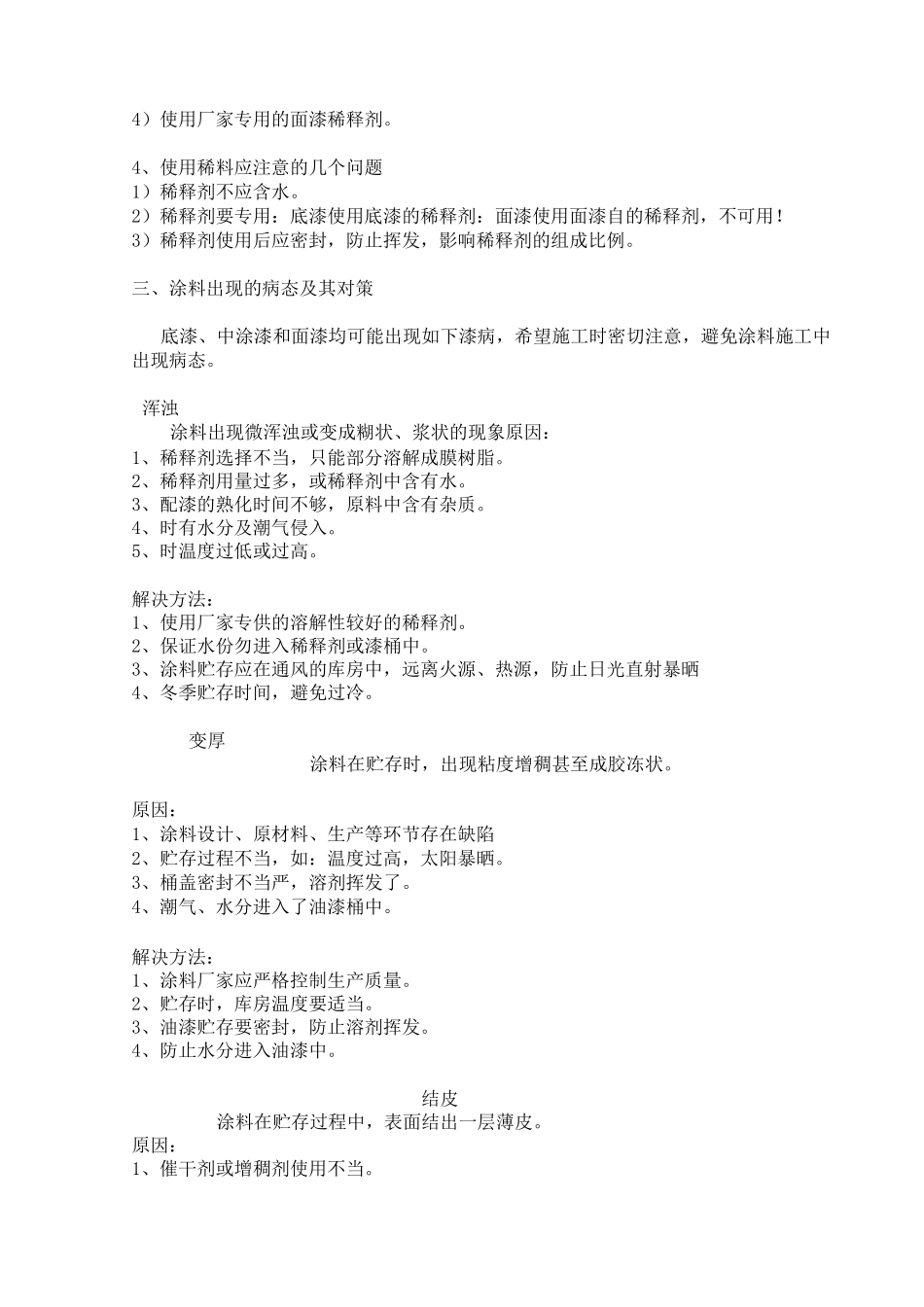

工业防腐蚀涂料施工手册_第3页
3/10
工业防腐蚀涂料施工手册涂料简介1、产品组成及简介工业防腐蚀涂料广泛应用于各类工矿企业,尤其适合石油钻井塔架的防腐蚀涂装,由底漆、中涂漆和面漆组成。底漆和中涂层可选用双组份快干氧铁红防锈底漆、双组分环氧富锌底漆、环氧云铁中涂漆等。面漆可选用快干丙稀酸脂肪、丙稀酸聚氨酯面漆、化橡胶防腐面漆、高氯化聚乙烯防腐面漆等几种产品。其中,双组分快干环氧铁红防锈底漆由环氧树脂、防锈颜填料及特殊助剂组成,并配成以进口快干型固化剂,可使该涂料在较低的温度下(-5°C 以上)施工,使之超越了常规环氧树脂漆的固化范围,为用户使用提供了极大的方便。双组分环氧副锌底漆由环氧树脂、超细锌粉及助剂组成,通过固化剂的调整,可使涂料在较宽的温度范围内固化,涂膜具有其它底漆无法比拟的防腐性能。环氧云铁中涂漆由环氧树脂、云母氧化铁防锈颜料、片壮金属颜料、助剂及固化剂组成,因涂料中使用了大量的片状颜填料,使涂料的屏蔽作用大为提高,使之具有优异的耐化学品性能。快干丙稀酸脂肪聚氨酯由基丙稀酸树脂及不黄变的缩二脲固化剂组成,干燥速度快,耐侯性及赖化学品性能极佳,与底漆、中涂漆配套使用时表现出良好的装饰及防腐效果。另外,面漆也可采用各色氯化橡胶防腐面漆、高氯化聚乙烯防腐面漆、丙稀酸聚氨酯防腐面漆,其组成及特性祥见说明书。2、固化方式双组分快干环氧铁红防锈底漆、双组分环氧富锌底漆、环氧云铁中涂漆均为双组分常温固化型环氧树脂涂料,涂料的固化过程为交联固化。甲、乙混合后需熟化(放置)10-20 分钟才能涂刷。常温下,一般需 24 小时才能干燥固化完全,形成的漆膜与单组分热缩性涂料相比具有优异的机械性能及耐化学介质性能。快干丙稀酸脂肪聚氨酯、丙稀酸聚氨酯防腐面漆均为双组分常温固化剂涂料,涂料的固化过程为交联固化,甲、乙组分需按规定比例混合均匀后才能涂刷。常温下,一半需 24 小时才能固化安全,形成性能良好的涂膜。氯化橡胶防腐面漆、高氯化乙烯防腐面漆为单组分热缩性涂料,涂料的干燥过程仅为溶剂的挥发过程,干燥完全后,涂膜也可具有良好机械性能及耐化学介质性能。3、喷涂工具及使用要求底、中、面漆涂覆均可采用无空气喷涂或刷涂。底漆/中涂漆采用无空气喷涂时选择喷嘴直径为 0.48-0.63 毫米,喷嘴处压力不低于 176 公斤/平方米;采用空气喷涂时压力控制在 2—4 公斤/平方厘米,漆液粘度控制在 20—40 秒。刷涂仅限于范围修补,不作特殊要求。面漆采用无空气喷...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

工业防腐蚀涂料施工手册

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
