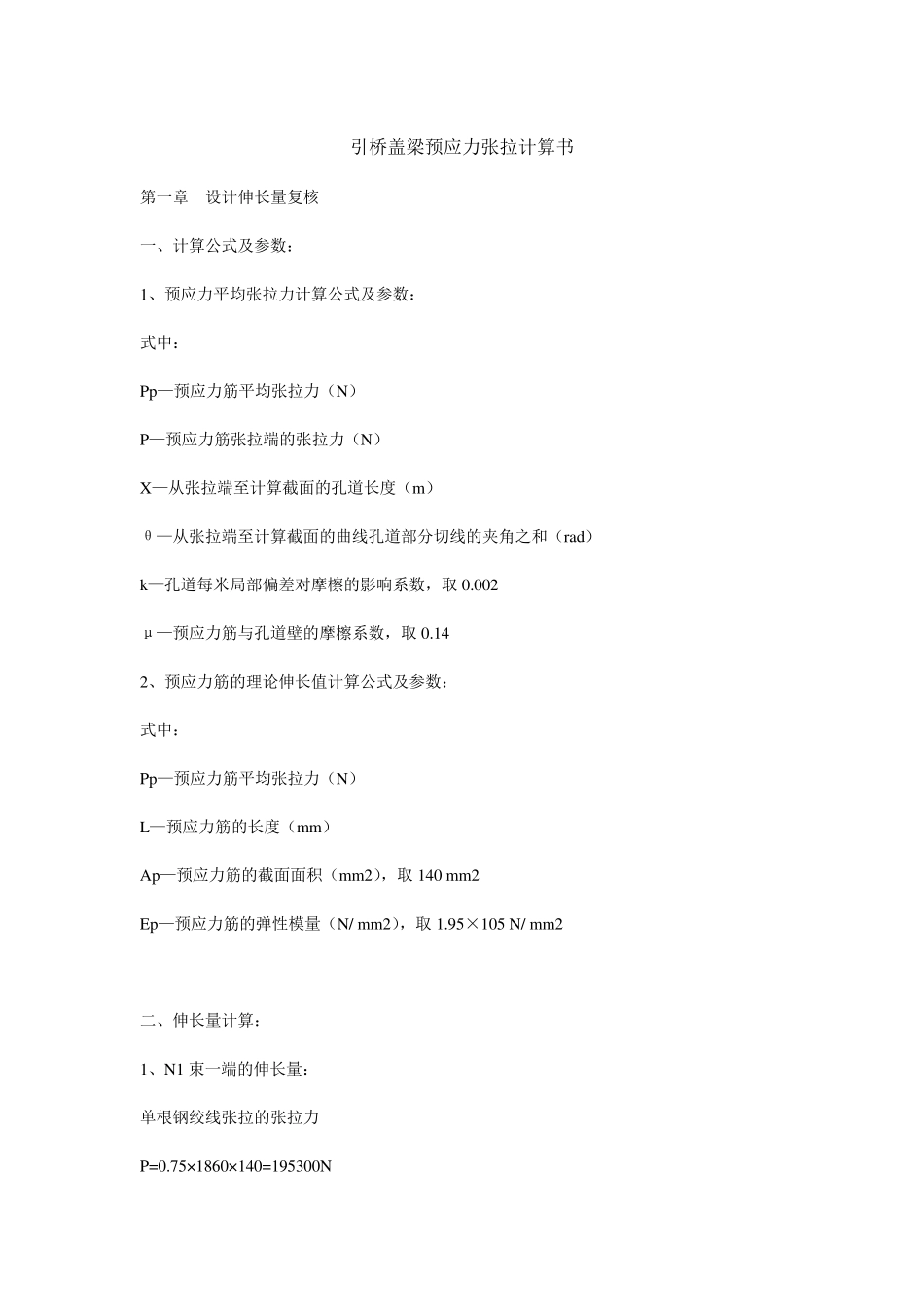

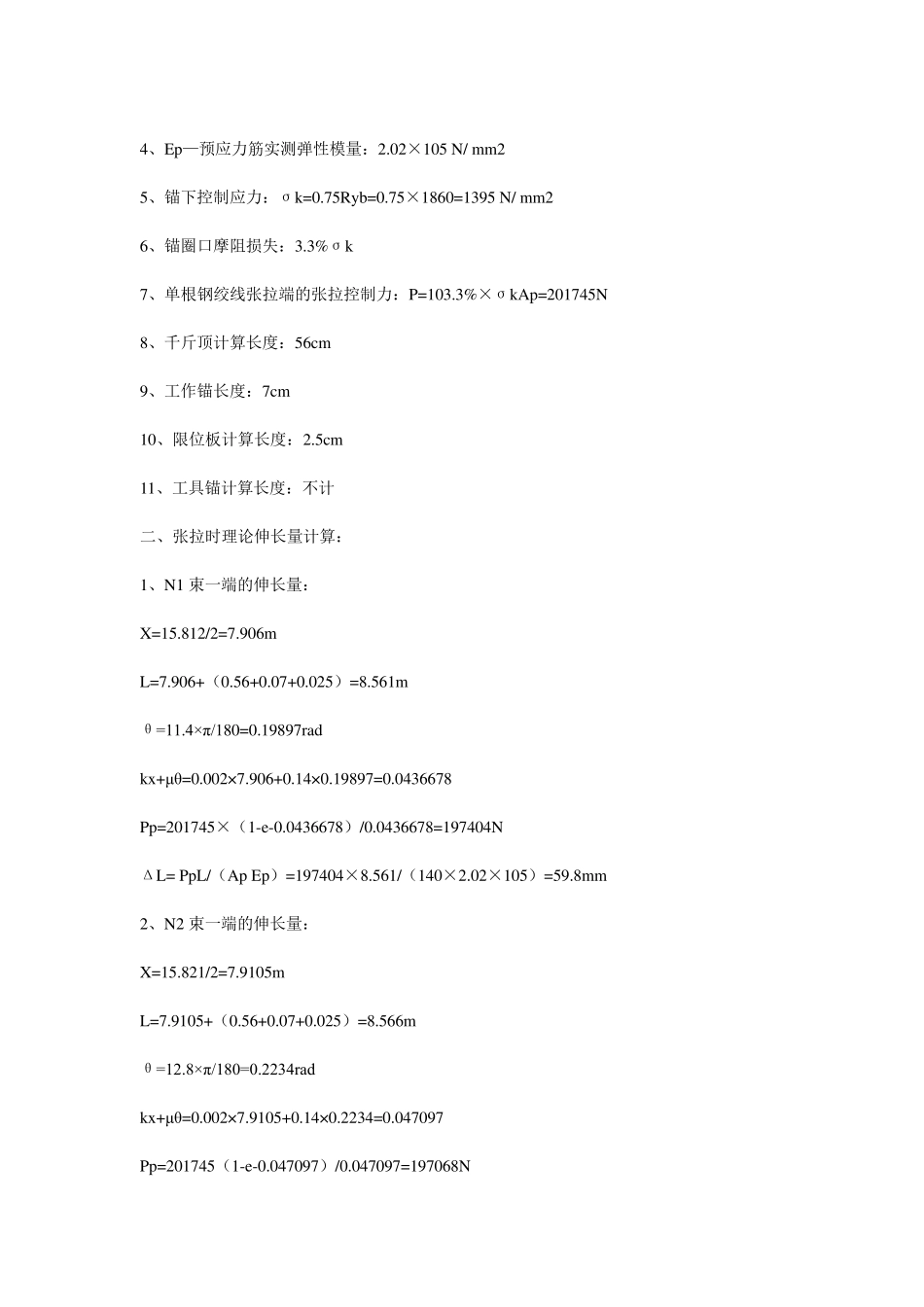

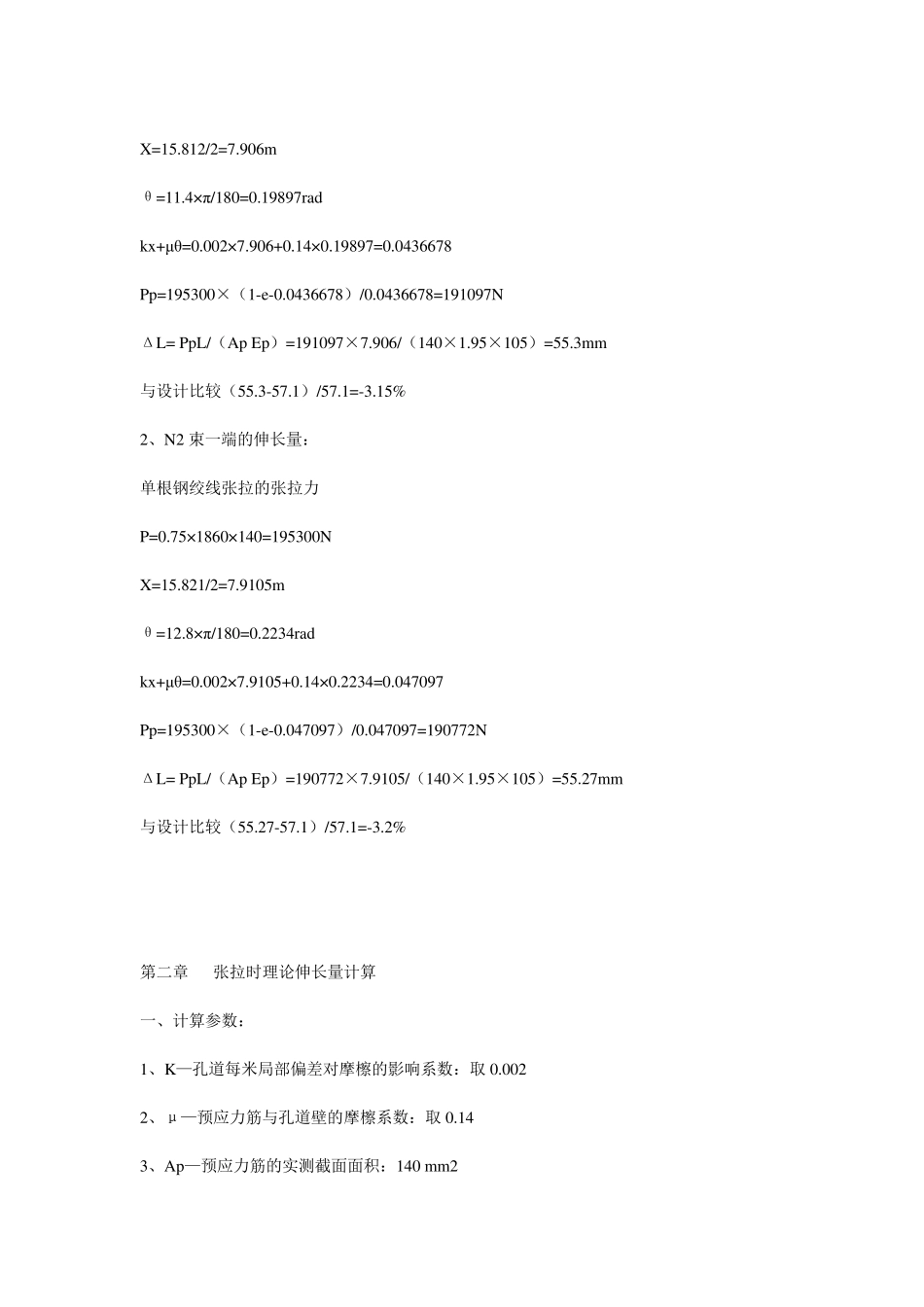

引桥盖梁预应力张拉计算书 第一章 设计伸长量复核 一、计算公式及参数： 1、预应力平均张拉力计算公式及参数： 式中： Pp—预应力筋平均张拉力（N） P—预应力筋张拉端的张拉力（N） X—从张拉端至计算截面的孔道长度（m） θ—从张拉端至计算截面的曲线孔道部分切线的夹角之和（rad） k—孔道每米局部偏差对摩檫的影响系数，取0.002 μ—预应力筋与孔道壁的摩檫系数，取0.14 2、预应力筋的理论伸长值计算公式及参数： 式中： Pp—预应力筋平均张拉力（N） L—预应力筋的长度（mm） Ap—预应力筋的截面面积（mm2），取140 mm2 Ep—预应力筋的弹性模量（N/ mm2），取1.95×105 N/ mm2 二、伸长量计算： 1、N1 束一端的伸长量： 单根钢绞线张拉的张拉力 P=0.75× 1860× 140=195300N X=15.812/2=7.906m θ=11.4×π/180=0.19897rad kx+μθ=0.002×7.906+0.14×0.19897=0.0436678 Pp=195300×（1-e-0.0436678）/0.0436678=191097N ΔL= PpL/（Ap Ep）=191097×7.906/（140×1.95×105）=55.3mm 与设计比较（55.3-57.1）/57.1=-3.15% 2、N2 束一端的伸长量： 单根钢绞线张拉的张拉力 P=0.75×1860×140=195300N X=15.821/2=7.9105m θ=12.8×π/180=0.2234rad kx+μθ=0.002×7.9105+0.14×0.2234=0.047097 Pp=195300×（1-e-0.047097）/0.047097=190772N ΔL= PpL/（Ap Ep）=190772×7.9105/（140×1.95×105）=55.27mm 与设计比较（55.27-57.1）/57.1=-3.2% 第二章 张拉时理论伸长量计算 一、计算参数： 1、K—孔道每米局部偏差对摩檫的影响系数：取 0.002 2、μ—预应力筋与孔道壁的摩檫系数：取 0.14 3、Ap—预应力筋的实测截面面积：140 mm2 4、Ep—预应力筋实测弹性模量：2.02×105 N/ mm2 5、锚下控制应力：σk=0.75Ryb=0.75×1860=1395 N/ mm2 6、锚圈口摩阻损失：3.3%σk 7、单根钢绞线张拉端的张拉控制力：P=103.3%×σkAp=201745N 8、千斤顶计算长度：56cm 9、工作锚长度：7cm 10、限位板计算长度：2.5cm 11、工具锚计算长度：不计 二、张拉时理论伸长量计算： 1、N1 束一端的伸长量： X=15.812/2=7.906m L=7.906+（0.56+0.07+0.025）=8.561m θ=11.4×π/180=0.19897rad kx+μθ=0.002×7.906+0.14×0.19897=0.0436678 Pp=201745×（1-e-0.0436678）/0.0436678=197404N ΔL= PpL/（Ap Ep）=197404×8.561/（140×2.02×105）=59.8mm 2、N2 束一端的伸...
