盖米气动调门1435使用说明书实用版

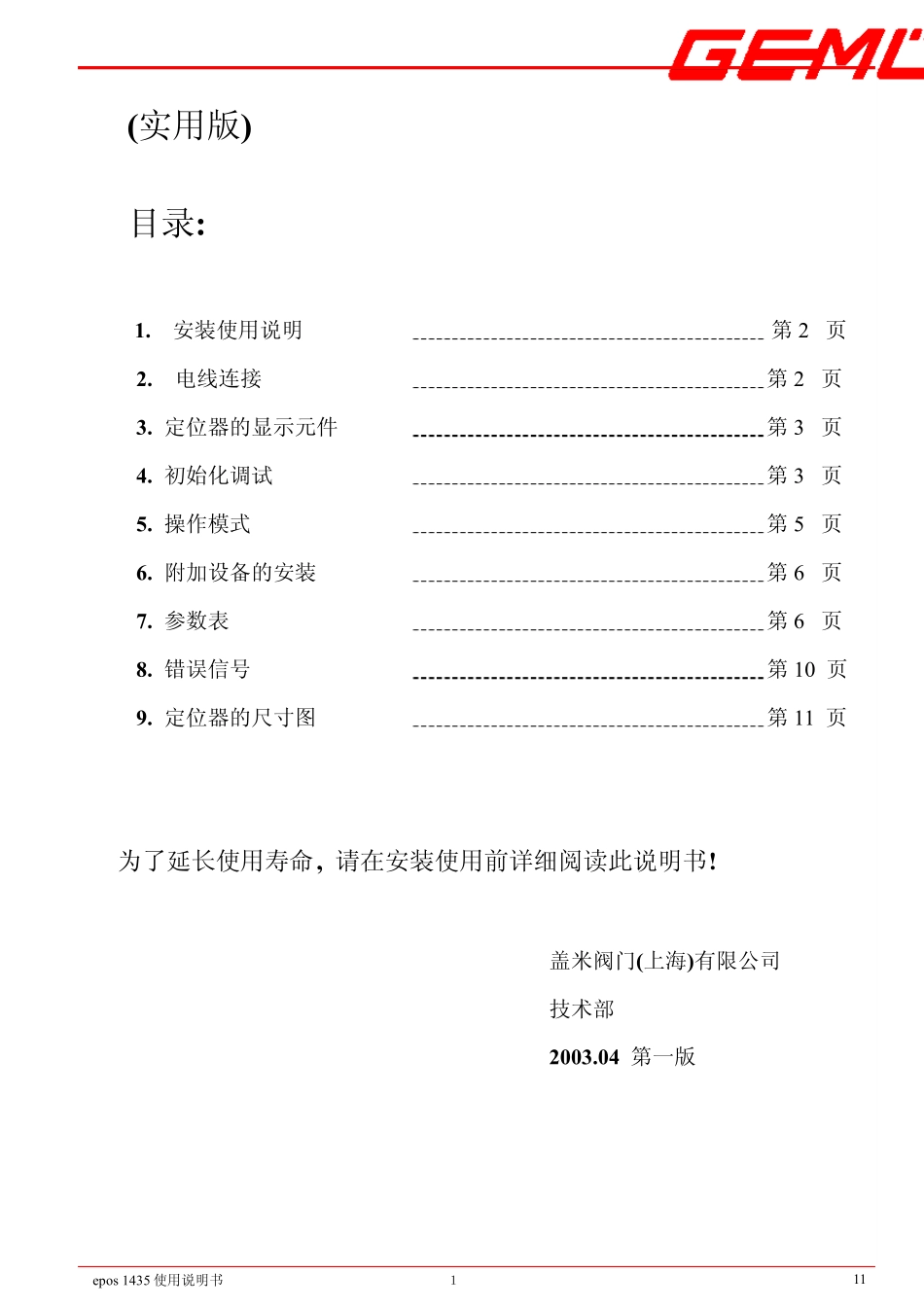

盖米气动调门1435使用说明书实用版_第1页
1/11

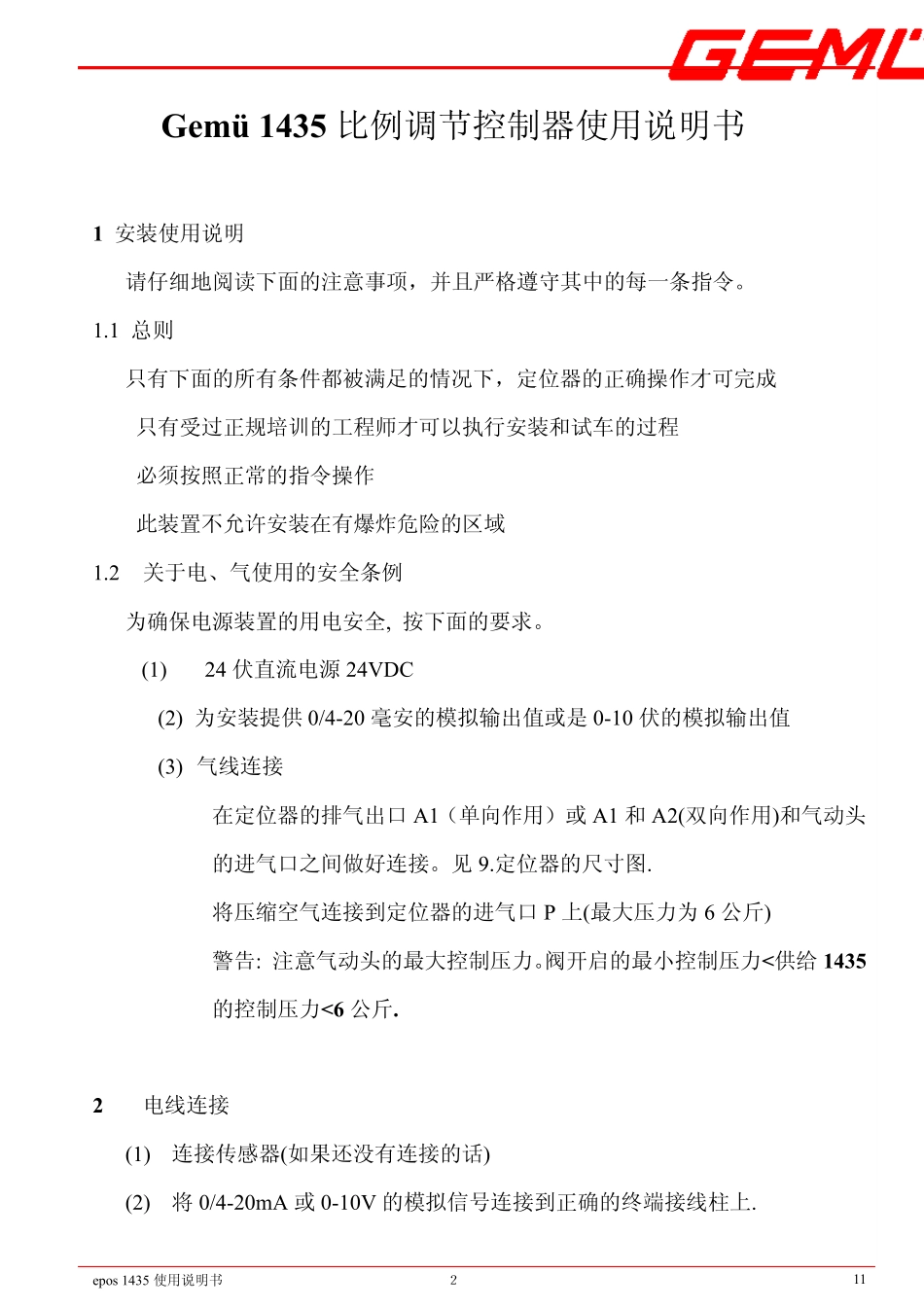

盖米气动调门1435使用说明书实用版_第2页
2/11
盖米气动调门1435使用说明书实用版_第3页
3/11
(实用版) 目录: 1. 安装使用说明 第 2 页 2. 电线连接 第 2 页 3. 定位器的显示元件 第 3 页 4. 初始化调试 第 3 页 5. 操作模式 第 5 页 6. 附加设备的安装 第 6 页 7. 参数表 第 6 页 8. 错误信号 第10 页 9. 定位器的尺寸图 第11 页 为了延长使用寿命, 请在安装使用前详细阅读此说明书! 盖米阀门(上海)有限公司 技术部 2003.04 第一版 epos 1435 使用说明书 1 11 Gemü 1435 比例调节控制器使用说明书 1 安装使用说明 请仔细地阅读下面的注意事项,并且严格遵守其中的每一条指令。 1.1 总则 只有下面的所有条件都被满足的情况下,定位器的正确操作才可完成 ∗只有受过正规培训的工程师才可以执行安装和试车的过程 ∗必须按照正常的指令操作 ∗此装置不允许安装在有爆炸危险的区域 1.2 关于电、气使用的安全条例 为确保电源装置的用电安全, 按下面的要求。 (1) 24 伏直流电源 24VDC (2) 为安装提供 0/4-20 毫安的模拟输出值或是 0-10 伏的模拟输出值 (3) 气线连接 ∗ 在定位器的排气出口 A1(单向作用)或 A1 和A2(双向作用)和气动头的进气口之间做好连接。见 9.定位器的尺寸图. ∗ 将压缩空气连接到定位器的进气口 P 上(最大压力为 6 公斤) ∗ 警告: 注意气动头的最大控制压力。阀开启的最小控制压力<供给 1435的控制压力<6 公斤. 2 电线连接 (1) 连接传感器(如果还没有连接的话) (2) 将 0/4-20mA 或 0-10V 的模拟信号连接到正确的终端接线柱上. epos 1435 使用说明书 2 11 (3) 接通24V 直流电的电源. 图: 接线柱配置 ∗关上定位器上面的外壳并用螺丝旋紧。密封及电缆不允许被破坏。 3 定位器的显示元件 键盘说明: ← → + - 黄色 绿色 红色 黑色 返回键 前进键 向上键 向下键 接通电流后定位器会自动启动;并且该定位器仍然可在自动与手动操作之间切换。 4 初始化调试、 4.1 没有先前的工厂设定(没有安装在阀门上) 在连接好电气接线后, 面板上显示“D:NO INIT”。 按下“+”,再按下“-”,气动头能快速打开; 按下“-”,再按下“+”,气动头能快速关闭。 epos 1435 使用说明书 3 11 a. 按下“←”键,直到“C:CONFIG”出现。 b. 按住“→”键保持 3 秒钟,直到面板的上面显示 出现,设定值可以通过“+”和“-”键来进行选择(0-20mA, 4-20mA 或 0-10V)。在选...
