盘式浓缩机说明书

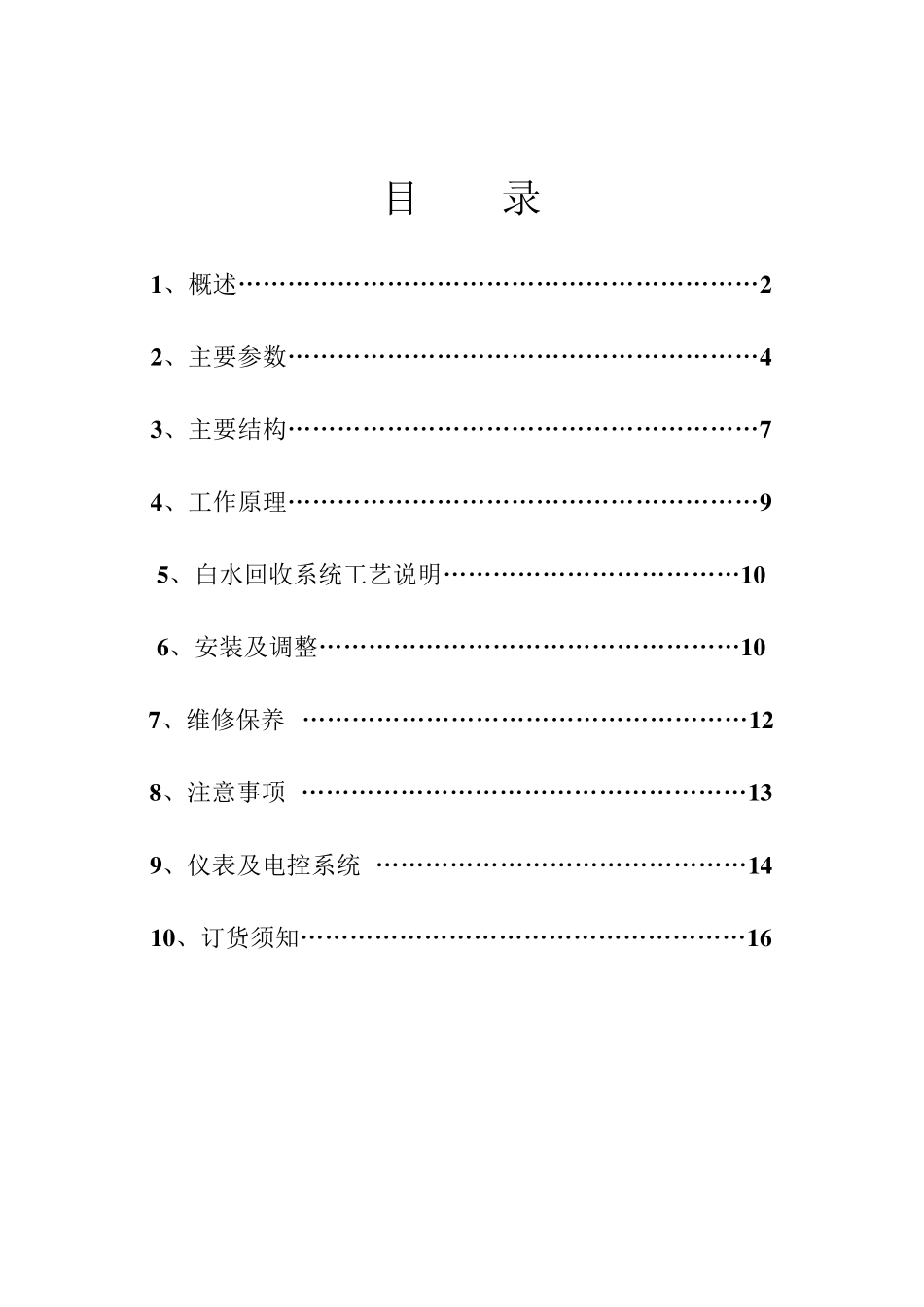

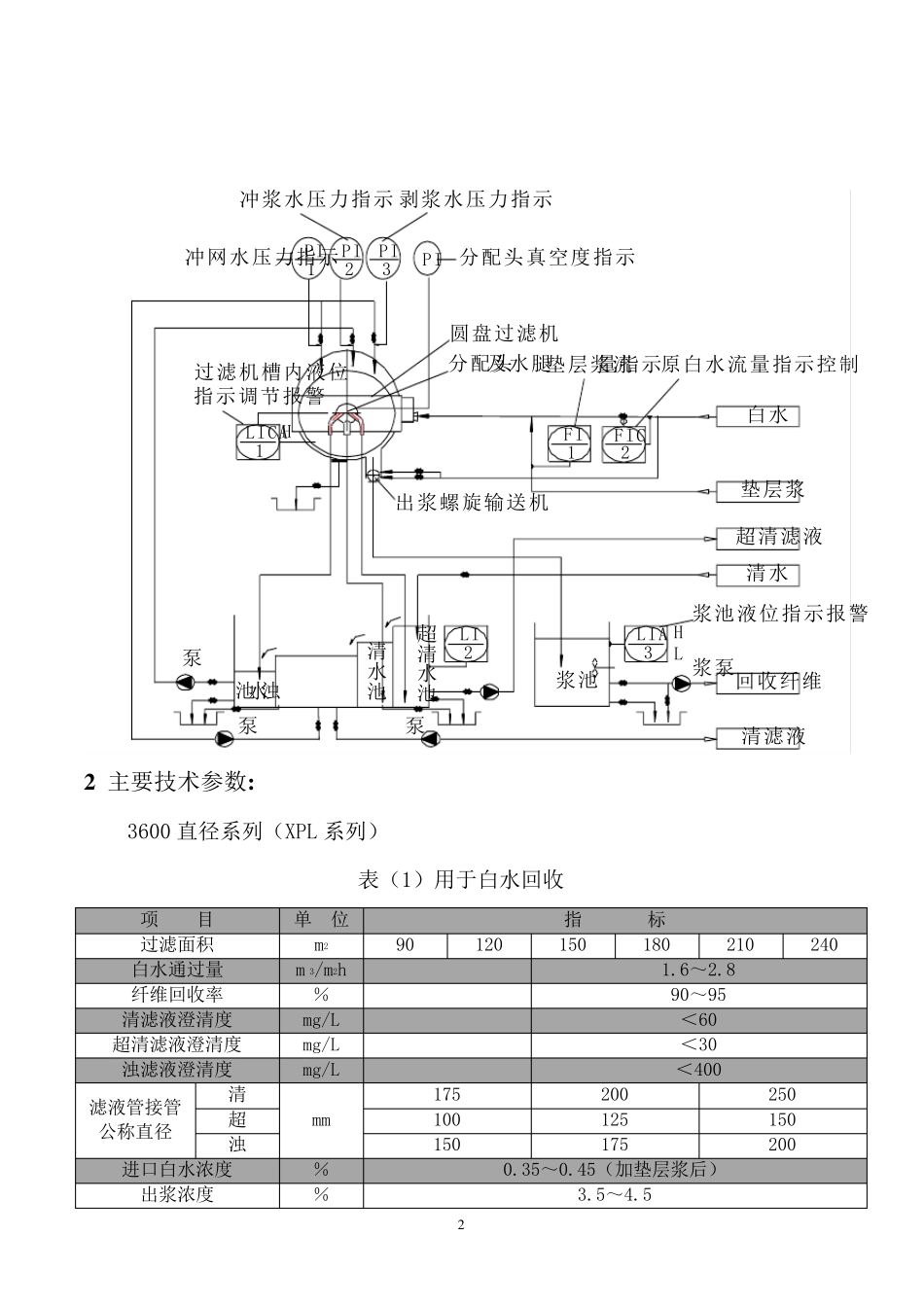

目 录 1 、概述………………………………………………………2 2 、主要参数…………………………………………………4 3 、主要结构…………………………………………………7 4 、工作原理…………………………………………………9 5 、白水回收系统工艺说明………………………………1 0 6 、安装及调整……………………………………………1 0 7 、维修保养 ………………………………………………1 2 8 、注意事项 ………………………………………………1 3 9 、仪表及电控系统 ………………………………………1 4 1 0 、订货须知………………………………………………1 6 1 1 1 .1 用途： 圆盘过滤机主要适用于： a. 纸机抄纸过程中产生的白水回收。 b. 制浆过程中的浆料浓缩。 1 .2 适用场合与优点： 使用本机既可获得良好的经常效益，又能产生良好的社会效益。 用于白水回收，不但可以从白水中回收纤维，还能使水得到封闭循环使用，从而降低造纸耗水量，消除白水排放的污染，节约水资源。 用于浆料浓缩，清滤液循环使用，降低水的用量。 结构紧凑，占地面积小，生产能力大。 采用波纹式扇形板，大大提高了有效过滤面积。 自动化程度高，操作简便可靠。 滤液澄清度高，可循环使用，节约水资源。 能耗低，纤维回收率高。 1.3 结构原理： 安装在槽体上的圆盘轴由空心轴及固定在空心轴上的若干盘片组成，每个盘片由若干个扇形板构成，每个扇形板通过短管与空心轴的腔道相通，分配阀的分区对应于主轴的腔道，形成滤液通路。 1.4 用于白水回收的工艺流程图（带控制点）： 2 LIA3HL2LIPI1PI2PI3PIFI1FIC21LICAH圆盘过滤机分配头及水腿垫层浆流量指示原白水流量指示控制出浆螺旋输送机浆池液位指示报警浆泵浆池泵泵泵浊水池清水池超清水池超清滤液清水回收纤维清滤液白水垫层浆剥浆水压力指示冲浆水压力指示分配头真空度指示冲网水压力指示过滤机槽内液位指示调节报警2 主要技术参数: 3600 直径系列（XPL 系列） 表（1）用于白水回收 项 目 单 位 指 标 过滤面积 m2 90 120 150 180 210 240 白水通过量 m 3/m2h 1.6～2.8 纤维回收率 ％ 90～95 清滤液澄清度 mg/L ＜60 超清滤液澄清度 mg/L ＜30 浊滤液澄清度 mg/L ＜400 滤液管接管公称直径 清 mm 175 200 250 超 100 125 150 浊 150 175 200 进口白水浓度 ％ 0.35～0.45（加垫层浆后...
