盘扣式板模板支撑计算书

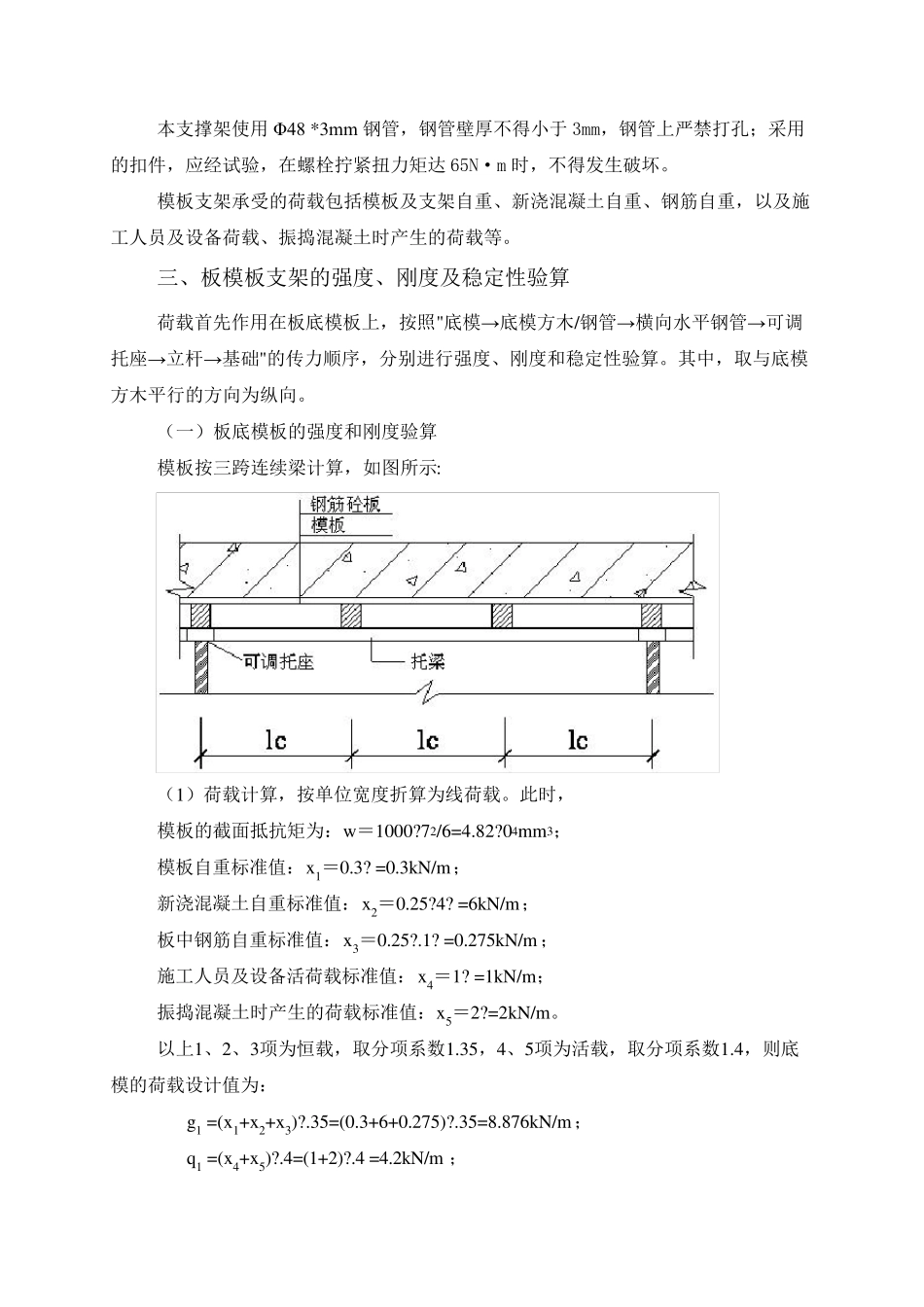

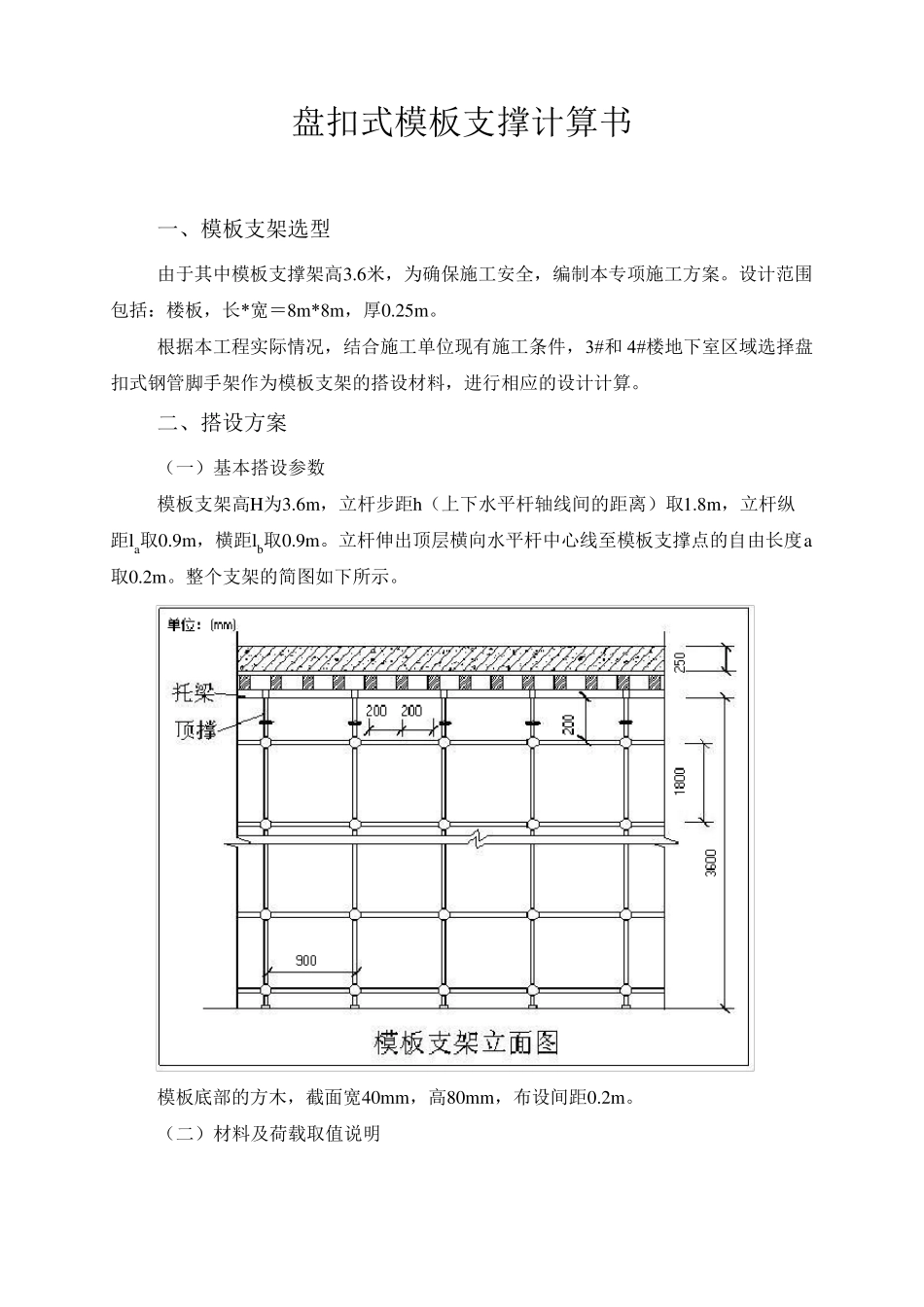

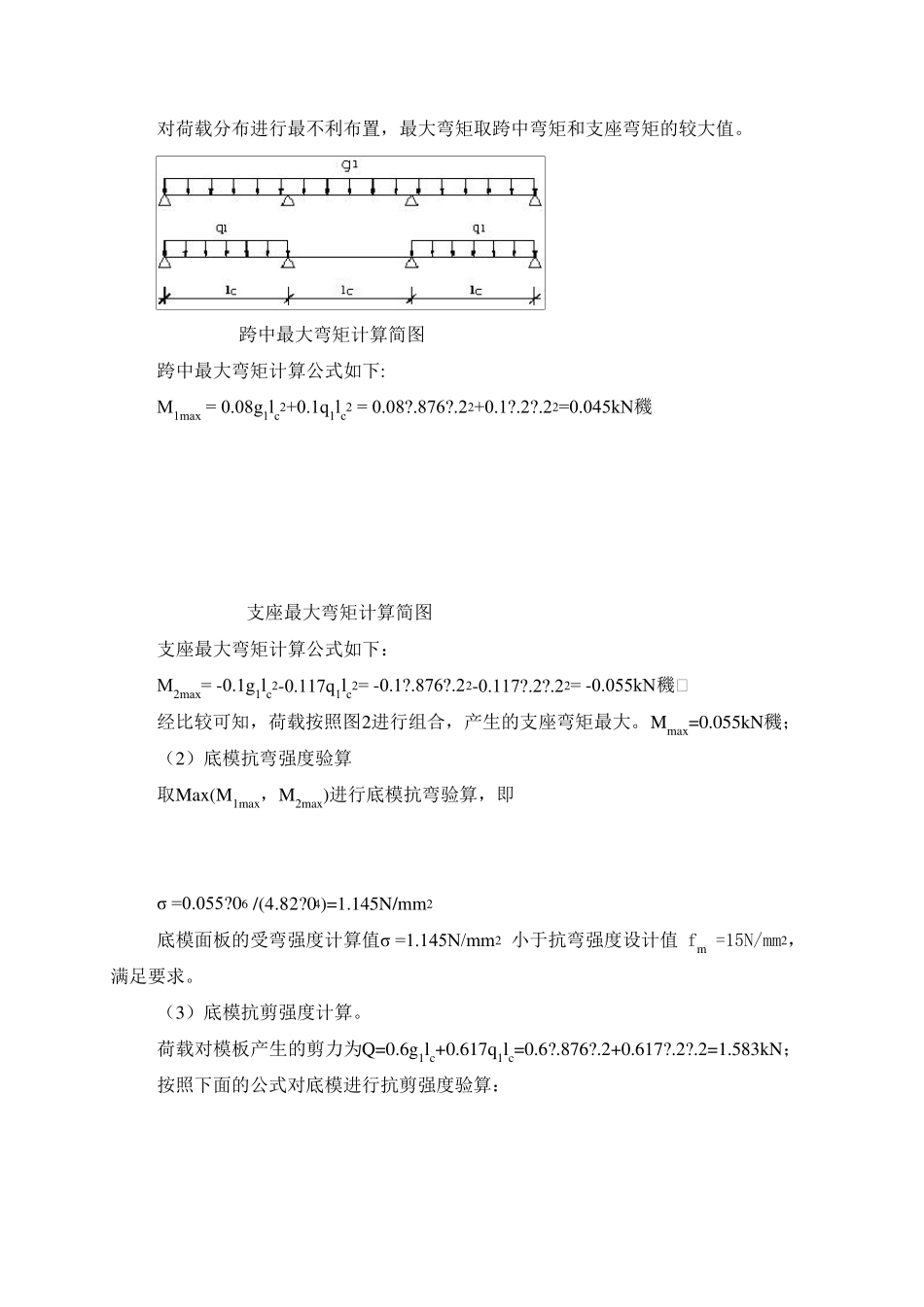

盘扣式模板支撑计算书 一、模板支架选型 由于其中模板支撑架高3.6米，为确保施工安全，编制本专项施工方案。设计范围包括：楼板，长*宽＝8m *8m ，厚0.25m 。 根据本工程实际情况，结合施工单位现有施工条件，3#和 4#楼地下室区域选择盘扣式钢管脚手架作为模板支架的搭设材料，进行相应的设计计算。 二、搭设方案 （一）基本搭设参数 模板支架高H为3.6m ，立杆步距h（上下水平杆轴线间的距离）取1.8m ，立杆纵距la取0.9m ，横距lb取0.9m 。立杆伸出顶层横向水平杆中心线至模板支撑点的自由长度a取0.2m 。整个支架的简图如下所示。 模板底部的方木，截面宽40m m ，高80m m ，布设间距0.2m 。 （二）材料及荷载取值说明 本支撑架使用 Φ48 *3mm 钢管，钢管壁厚不得小于3mm，钢管上严禁打孔；采用的扣件，应经试验，在螺栓拧紧扭力矩达65N·m 时，不得发生破坏。 模板支架承受的荷载包括模板及支架自重、新浇混凝土自重、钢筋自重，以及施工人员及设备荷载、振捣混凝土时产生的荷载等。 三、板模板支架的强度、刚度及稳定性验算 荷载首先作用在板底模板上，按照"底模→ 底模方木/钢管→ 横向水平钢管→ 可调托座→ 立杆→ 基础"的传力顺序，分别进行强度、刚度和稳定性验算。其中，取与底模方木平行的方向为纵向。 （一）板底模板的强度和刚度验算 模板按三跨连续梁计算，如图所示: （1）荷载计算，按单位宽度折算为线荷载。此时， 模板的截面抵抗矩为：w＝1000?72/6=4.82?04mm3； 模板自重标准值：x1＝0.3? =0.3kN/m； 新浇混凝土自重标准值：x2＝0.25?4? =6kN/m； 板中钢筋自重标准值：x3＝0.25?.1? =0.275kN/m； 施工人员及设备活荷载标准值：x4＝1? =1kN/m； 振捣混凝土时产生的荷载标准值：x5＝2?=2kN/m。 以上1、2、3项为恒载，取分项系数1.35，4、5项为活载，取分项系数1.4，则底模的荷载设计值为： g1 =(x1+x2+x3)?.35=(0.3+6+0.275)?.35=8.876kN/m； q1 =(x4+x5)?.4=(1+2)?.4 =4.2kN/m ； 对荷载分布进行最不利布置，最大弯矩取跨中弯矩和支座弯矩的较大值。 跨中最大弯矩计算简图 跨中最大弯矩计算公式如下: M1max = 0.08g1lc2+0.1q1lc2 = 0.08?.876?.22+0.1?.2?.22=0.045kN穖 支座最大弯矩计算简图 支座最大弯矩计算公式如下： M2max= -0.1g1lc2-0.117q1lc2= -0.1?.876?.22-0.117?.2?.22= -0.055kN穖； 经比较可知，荷载按照图2进行组合，产生的支座弯矩最大。Mmax...
