盘扣式脚手架模板及支撑架专项施工方案

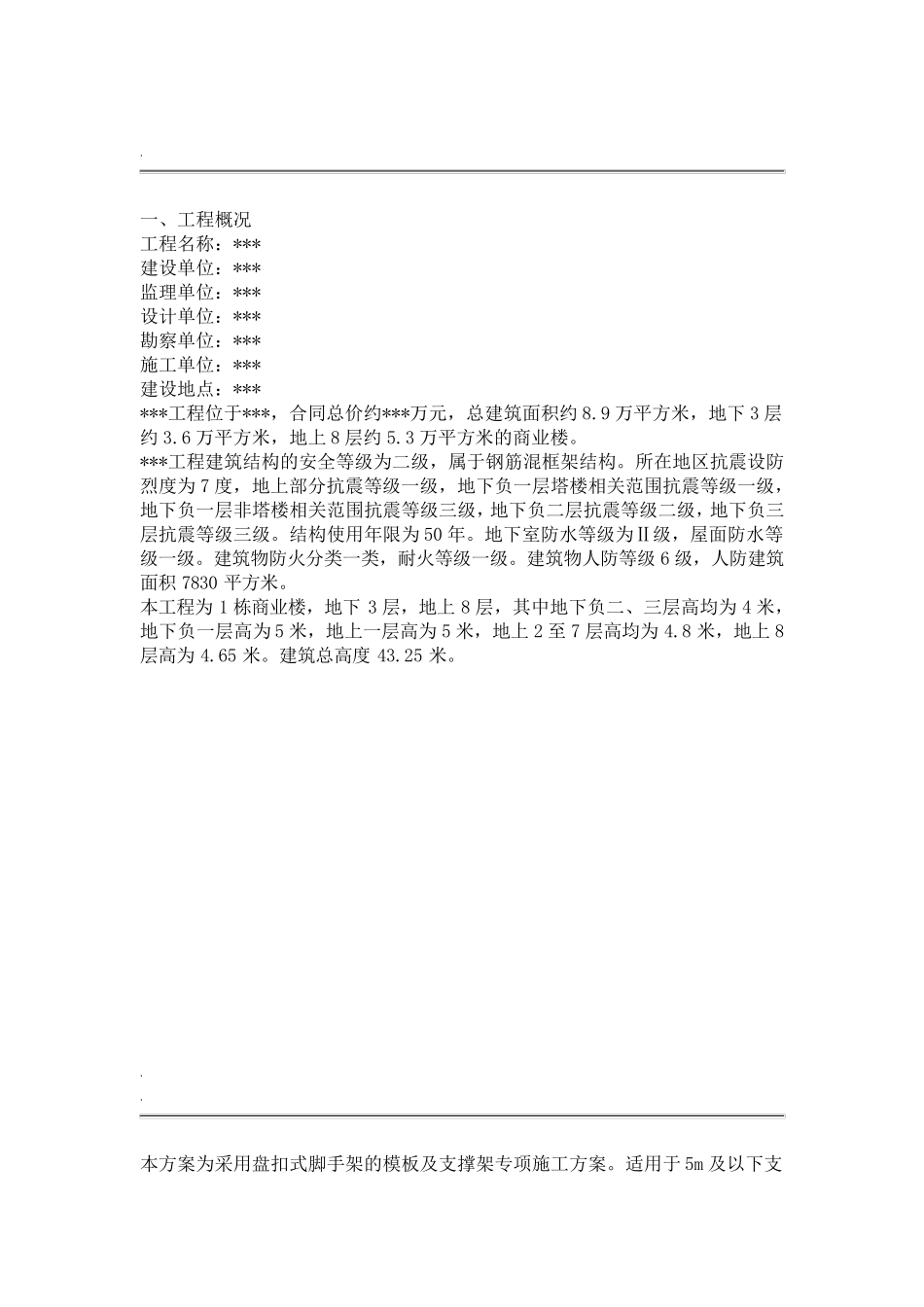

盘扣式脚手架模板及支撑架专项施工方案_第1页
1/58
盘扣式脚手架模板及支撑架专项施工方案_第2页
2/58
盘扣式脚手架模板及支撑架专项施工方案_第3页
3/58
. 一、工程概况 工程名称:*** 建设单位:*** 监理单位:*** 设计单位:*** 勘察单位:*** 施工单位:*** 建设地点:*** ***工程位于***,合同总价约***万元,总建筑面积约8.9 万平方米,地下3 层约3.6 万平方米,地上8 层约5.3 万平方米的商业楼。 ***工程建筑结构的安全等级为二级,属于钢筋混框架结构。所在地区抗震设防烈度为7 度,地上部分抗震等级一级,地下负一层塔楼相关范围抗震等级一级,地下负一层非塔楼相关范围抗震等级三级,地下负二层抗震等级二级,地下负三层抗震等级三级。结构使用年限为50 年。地下室防水等级为Ⅱ级,屋面防水等级一级。建筑物防火分类一类,耐火等级一级。建筑物人防等级6 级,人防建筑面积7830 平方米。 本工程为1 栋商业楼,地下3 层,地上8 层,其中地下负二、三层高均为4 米,地下负一层高为5 米,地上一层高为5 米,地上2 至 7 层高均为4.8 米,地上8层高为4.65 米。建筑总高度43.25 米。 . . 本方案为采用盘扣式脚手架的模板及支撑架专项施工方案。适用于5m 及以下支模区域。本工程盘扣支模位置为: 位置 层高 梁截面 板厚 支承立杆/ 地基情况 负二、三 层 4 300、300×500、400×800×200×600、300×700、、600200×500、250×600、400400×900、×3001000、 ×800 等×600、400 150m m 盘扣式脚手架/ C35 混凝土楼板 负一层 5 300800、300×500、400××200、×600、300×700、、500、250×600200×600400、、300×1000400×900 、600400×800 等× 150m m 盘扣式脚手架/ C35 混凝土板 一层 5 200600200×,800200×,,×600500×,200×400,250×300200×,200×400400,700,300×700,400×600,300900×800×,350×800,400 等。 180 盘扣式脚手架/ C35 混凝土楼板 二到八层 4.8 200×800,200×600,200×500,200×400,250×600,200×300,200×400,400×300600,400×,700700,300×900,400××350800,800× 等。 120 盘扣式脚手架/ C35 混凝土楼板 . . 本 工 程 盘 扣 支 模 支 撑 说 明 : 因 该 工 程 模 板 结 构 种 类 较 多 。 该 工 程 选 取 400*900( 层 高 5.m)、 300*1000( 层 高5.m)、 180 板 ( 层 高 5m)、 人 防 300 板 ( 层 高 5m) 进 行 计 算 , 计 算 设 计 按 最 不 利状 况 设 计 。 自 动 ...
