直接耦合电路与零点漂移

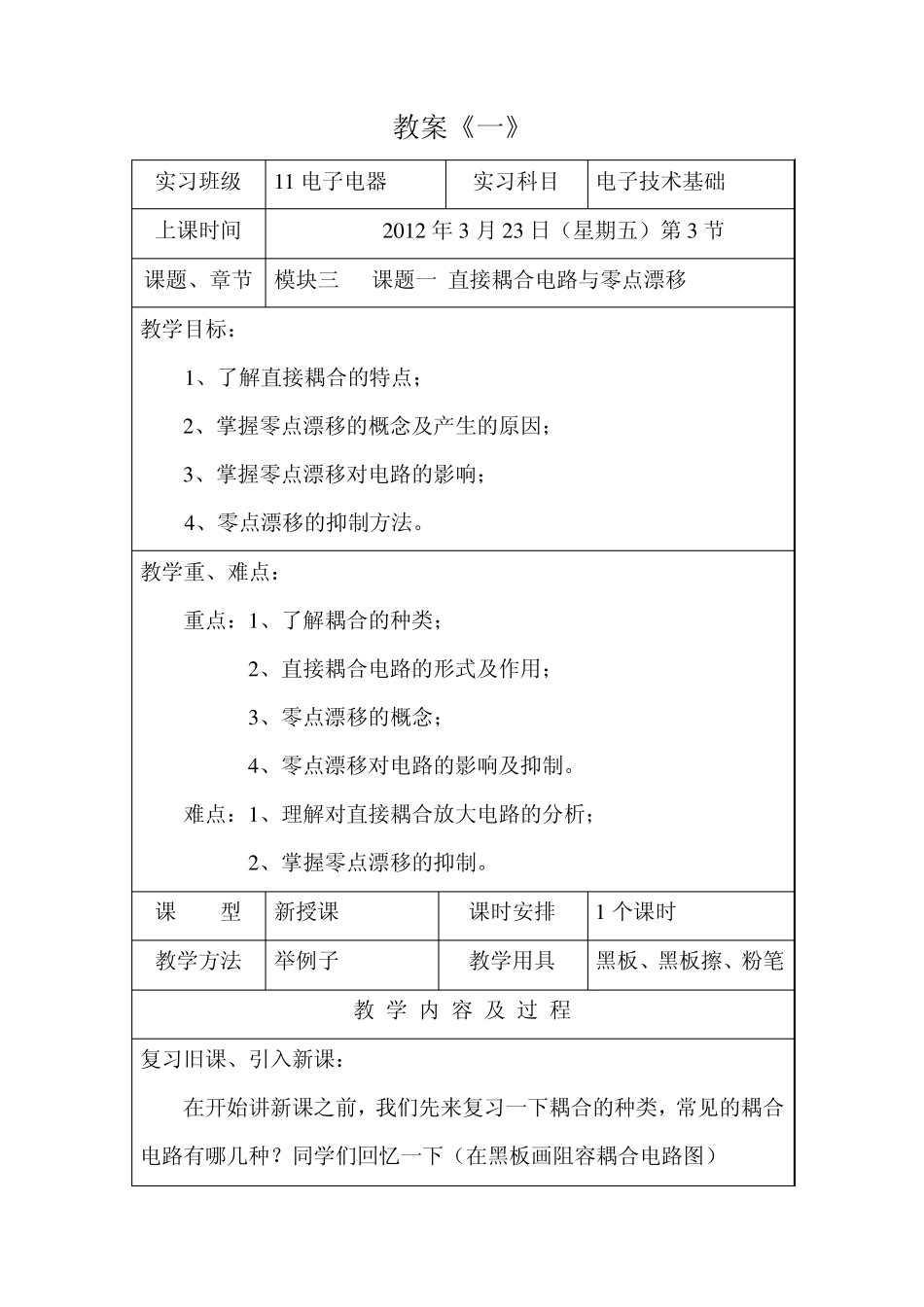

直接耦合电路与零点漂移_第1页
1/9
直接耦合电路与零点漂移_第2页
2/9

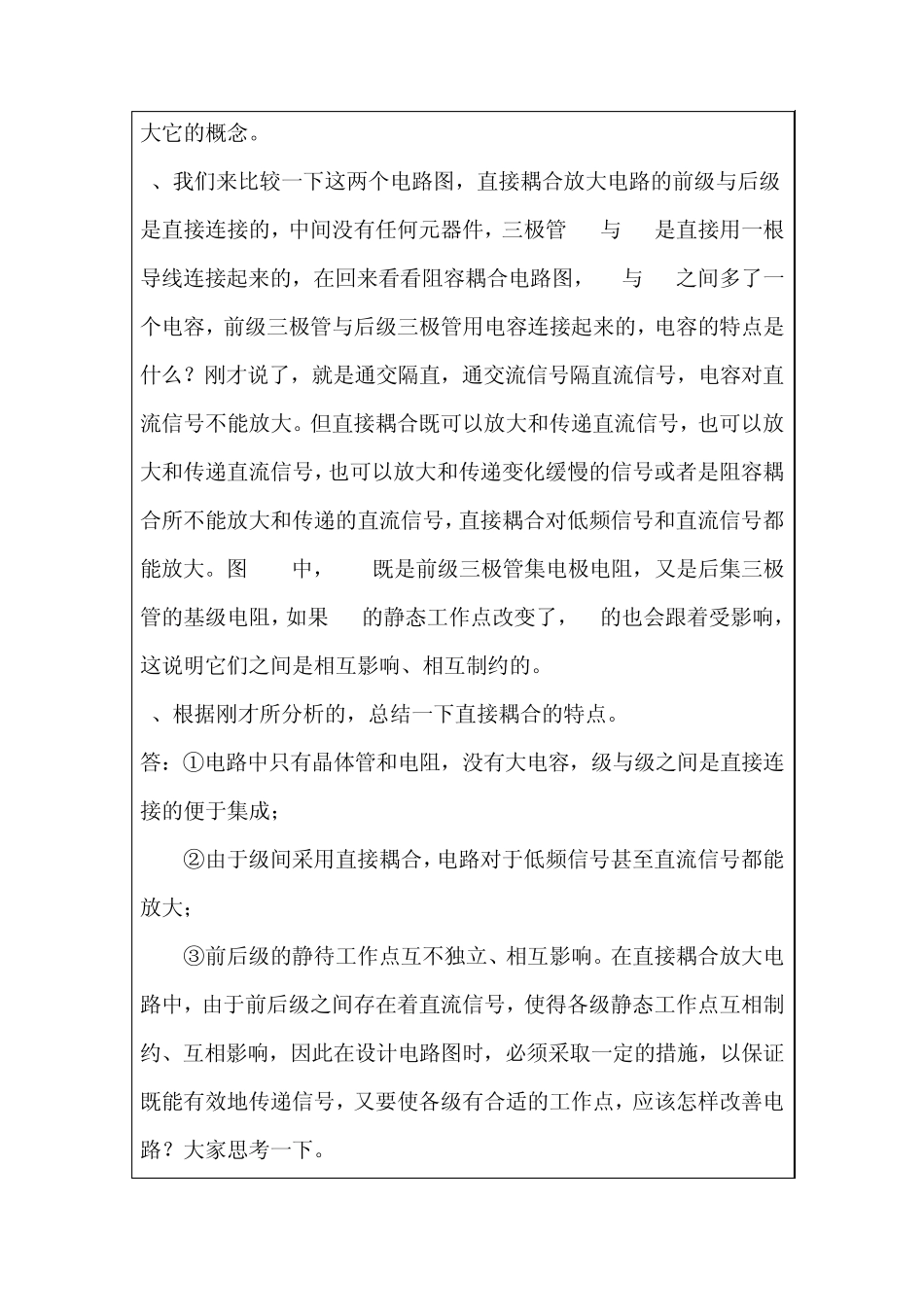

直接耦合电路与零点漂移_第3页
3/9
教案《一》 实习班级 1 1 电子电器 实习科目 电子技术基础 上课时间 2 0 1 2 年3 月2 3 日(星期五)第3 节 课题、章节 模块三 课题一 直接耦合电路与零点漂移 教学目标: 1 、了解直接耦合的特点; 2 、掌握零点漂移的概念及产生的原因; 3 、掌握零点漂移对电路的影响; 4 、零点漂移的抑制方法。 教学重、难点: 重点:1 、了解耦合的种类; 2 、直接耦合电路的形式及作用; 3 、零点漂移的概念; 4 、零点漂移对电路的影响及抑制。 难点:1 、理解对直接耦合放大电路的分析; 2 、掌握零点漂移的抑制。 课 型 新授课 课时安排 1 个课时 教学方法 举例子 教学用具 黑板、黑板擦、粉笔 教 学 内 容 及 过 程 复习旧课、引入新课: 在开始讲新课之前,我们先来复习一下耦合的种类,常见的耦合电路有哪几种?同学们回忆一下(在黑板画阻容耦合电路图) 老师:常见的耦合有哪几种? 学生:变压器耦合、光电耦合、阻容藕合、直接耦合。 老师:你们看黑板上的这个电路图,它是什么耦合电路? 学生:阻容耦合。 没错,就是阻容耦合放大电路,阻容耦合是将放大器前级的输出端通过电容接到后级的输入端,这时阻容耦合的概念。 从电路结构图,可以看出阻容耦合的特点吗? 特点:①电容器具有通高频阻低频的特点,通交隔直; ②电容器不能通过低频信号。 从特点你们可以总结阻容耦合的缺陷吗? 缺陷:①不能放大直流信号,不能通过低频信号,低频特性差; ②不便于集成(集成会在课题三中提到) 为了改善它,我们引入直接耦合,什么是直接耦合?请把课本翻到76页,看图3-1,跟黑板的阻容耦合相比,它们有什么不同? 一、直接耦合电路(课本 P76、图3-1) 1、直接耦合与阻容耦合,它们有什么不同? 答:少了一个电容。 对,它们最大的区别就是少了一个电容,两个晶体管直接通过一根导线连接在一起,我们可以从电路图得出直接耦合的概念,就是将前一级的输出端直接通过导线接到后一级的输入端,课本 75页有硕 大它的概念。 2、我们来比较一下这两个电路图,直接耦合放大电路的前级与后级是直接连接的,中间没有任何元器件,三极管T1与T2是直接用一根导线连接起来的,在回来看看阻容耦合电路图,T1与T2之间多了一个电容,前级三极管与后级三极管用电容连接起来的,电容的特点是什么?刚才说了,就是通交隔直,通交流信号隔直流信号,电容对直流信号不能放大。但直接耦合既...
