直流偏磁,隔直装置简介VIP专享

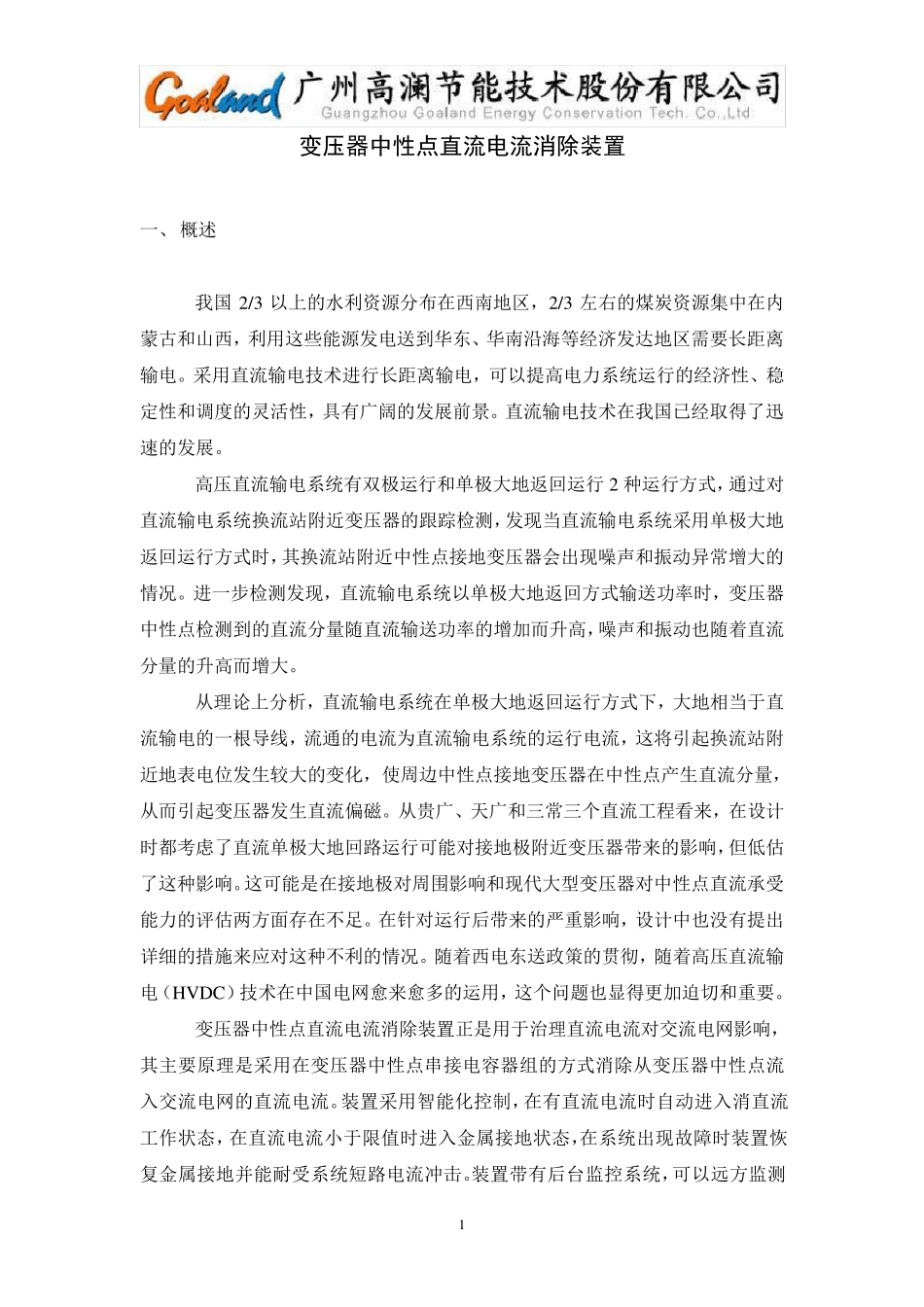

1 变压器中性点直流电流消除装置 一、 概述 我国 2/3 以上的水利资源分布在西南地区，2/3 左右的煤炭资源集中在内蒙古和山西，利用这些能源发电送到华东、华南沿海等经济发达地区需要长距离输电。采用直流输电技术进行长距离输电，可以提高电力系统运行的经济性、稳定性和调度的灵活性，具有广阔的发展前景。直流输电技术在我国已经取得了迅速的发展。 高压直流输电系统有双极运行和单极大地返回运行 2 种运行方式，通过对直流输电系统换流站附近变压器的跟踪检测，发现当直流输电系统采用单极大地返回运行方式时，其换流站附近中性点接地变压器会出现噪声和振动异常增大的情况。进一步检测发现，直流输电系统以单极大地返回方式输送功率时，变压器中性点检测到的直流分量随直流输送功率的增加而升高，噪声和振动也随着直流分量的升高而增大。 从理论上分析，直流输电系统在单极大地返回运行方式下，大地相当于直流输电的一根导线，流通的电流为直流输电系统的运行电流，这将引起换流站附近地表电位发生较大的变化，使周边 中性点接地变压器在中性点产 生直流分量，从而引起变压器发生直流偏 磁 。从贵 广、天 广和三 常三 个 直流工 程 看 来 ，在设 计时都 考 虑 了直流单极大地回路 运行可能对接地极附近变压器带 来 的影 响 ，但 低 估了这种影 响 。这可能是 在接地极对周围 影 响 和现代 大型 变压器对中性点直流承 受能力的评 估 两 方面 存 在不 足 。在针 对运行后 带 来 的严 重 影 响 ，设 计 中也没 有提出详 细 的措 施 来 应 对这种不 利的情况。随着西电东送政 策 的贯 彻 ，随着高压直流输电（ HVDC） 技术在中国电网 愈 来 愈 多 的运用，这个 问 题 也显 得更 加迫 切 和重 要。 变压器中性点直流电流消 除 装 置 正 是 用于治 理直流电流对交 流电网 影 响 ，其主 要原 理是 采用在变压器中性点串 接电容 器组 的方式消 除 从变压器中性点流入 交 流电网 的直流电流。装 置 采用智 能化控 制 ，在有直流电流时自 动进入 消 直流工 作 状 态 ，在直流电流小 于限 值 时进入 金 属 接地状 态 ，在系统出现故 障 时装 置 恢复 金 属 接地并 能耐 受 系统短 路 电流冲 击 。装 置 带 有后 台 监 控 系统，可以远 方监 测 2 控制装置运行状态。 二、 产品介绍 1...
