直流换流站高压电气设备交接试验规程

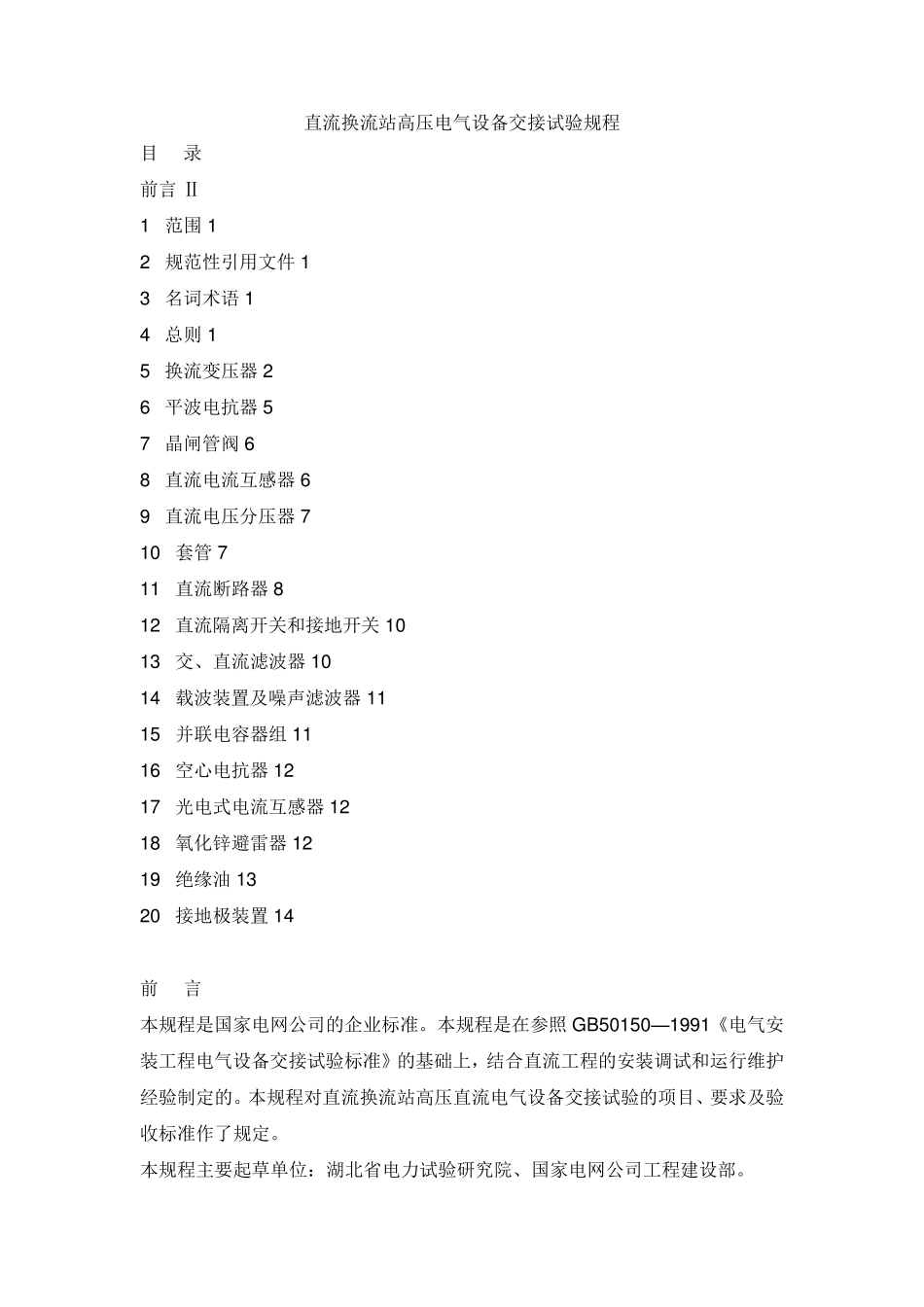

直流换流站高压电气设备交接试验规程_第1页
1/23

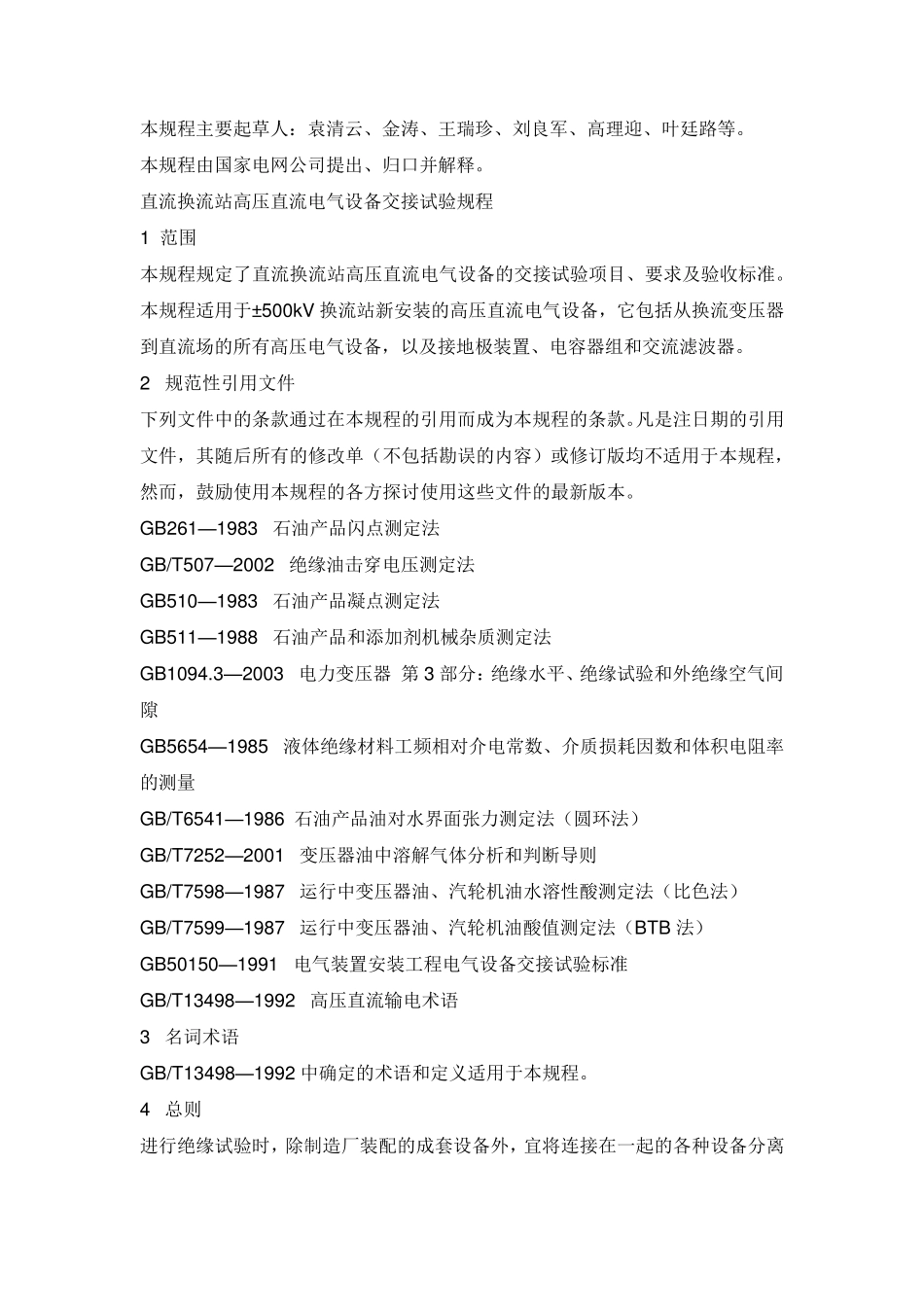

直流换流站高压电气设备交接试验规程_第2页
2/23
直流换流站高压电气设备交接试验规程_第3页
3/23
直流换流站高压电气设备交接试验规程 目 录 前言 Ⅱ 1 范围 1 2 规范性引用文件 1 3 名词术语 1 4 总则 1 5 换流变压器 2 6 平波电抗器 5 7 晶闸管阀 6 8 直流电流互感器 6 9 直流电压分压器 7 10 套管 7 11 直流断路器 8 12 直流隔离开关和接地开关 10 13 交、直流滤波器 10 14 载波装置及噪声滤波器 11 15 并联电容器组 11 16 空心电抗器 12 17 光电式电流互感器 12 18 氧化锌避雷器 12 19 绝缘油 13 20 接地极装置 14 前 言 本规程是国家电网公司的企业标准。本规程是在参照 GB50150—1991《电气安装工程电气设备交接试验标准》的基础上,结合直流工程的安装调试和运行维护经验制定的。本规程对直流换流站高压直流电气设备交接试验的项目、要求及验收标准作了规定。 本规程主要起草单位:湖北省电力试验研究院、国家电网公司工程建设部。 本规程主要起草人:袁清云、金涛、王瑞珍、刘良军、高理迎、叶廷路等。 本规程由国家电网公司提出、归口并解释。 直流换流站高压直流电气设备交接试验规程 1 范围 本规程规定了直流换流站高压直流电气设备的交接试验项目、要求及验收标准。 本规程适用于±500kV 换流站新安装的高压直流电气设备,它包括从换流变压器到直流场的所有高压电气设备,以及接地极装置、电容器组和交流滤波器。 2 规范性引用文件 下列文件中的条款通过在本规程的引用而成为本规程的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本规程,然而,鼓励使用本规程的各方探讨使用这些文件的最新版本。 GB261—1983 石油产品闪点测定法 GB/T507—2002 绝缘油击穿电压测定法 GB510—1983 石油产品凝点测定法 GB511—1988 石油产品和添加剂机械杂质测定法 GB1094.3—2003 电力变压器 第 3 部分:绝缘水平、绝缘试验和外绝缘空气间隙 GB5654—1985 液体绝缘材料工频相对介电常数、介质损耗因数和体积电阻率的测量 GB/T6541—1986 石油产品油对水界面张力测定法(圆环法) GB/T7252—2001 变压器油中溶解气体分析和判断导则 GB/T7598—1987 运行中变压器油、汽轮机油水溶性酸测定法(比色法) GB/T7599—1987 运行中变压器油、汽轮机油酸值测定法(BTB 法) GB50150—1991 电气装置安装工程电气设备交接试验标准 GB/T13498—1992 高压直流输电术语 3 名词术语 GB/T13498—1992 ...
