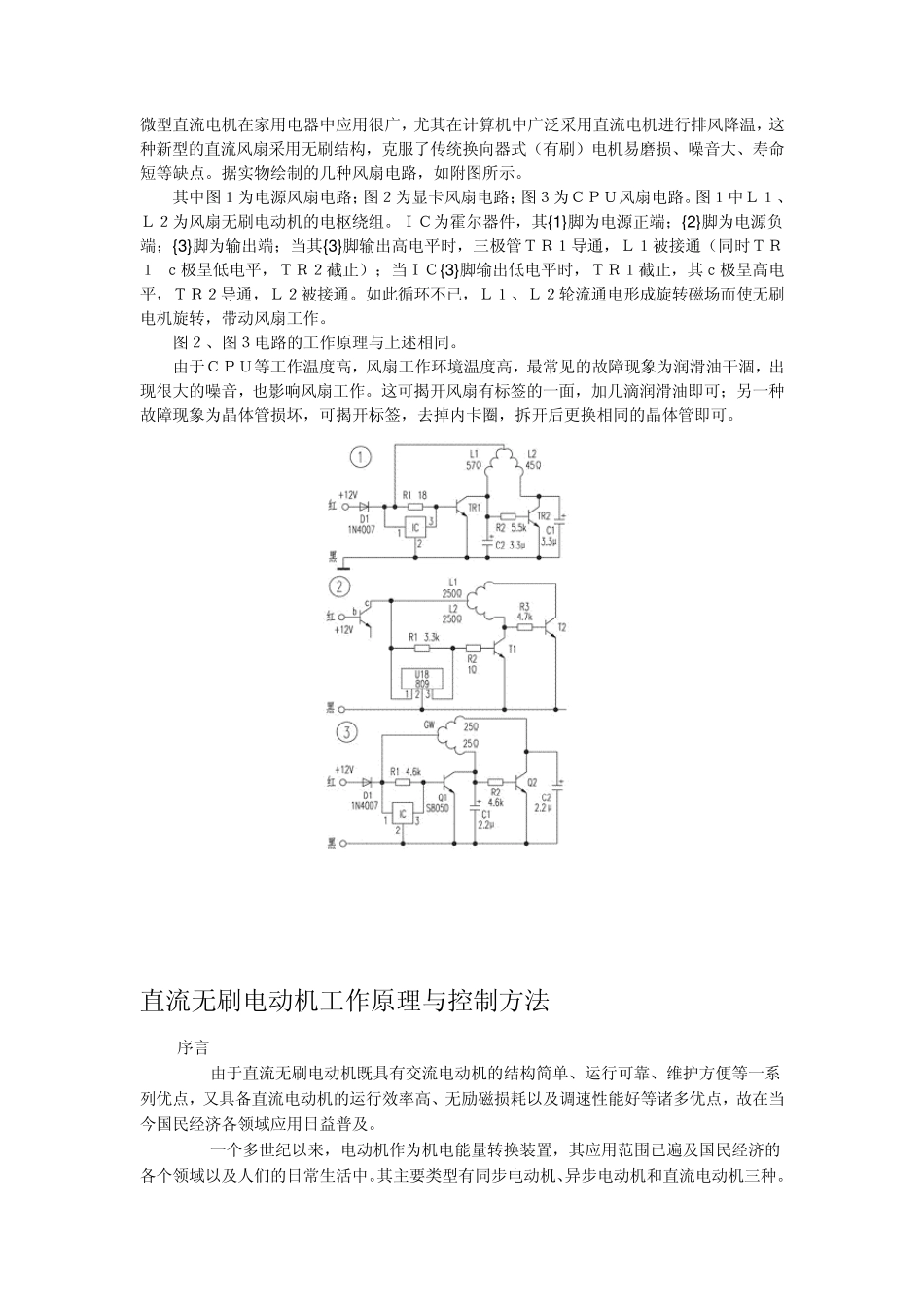

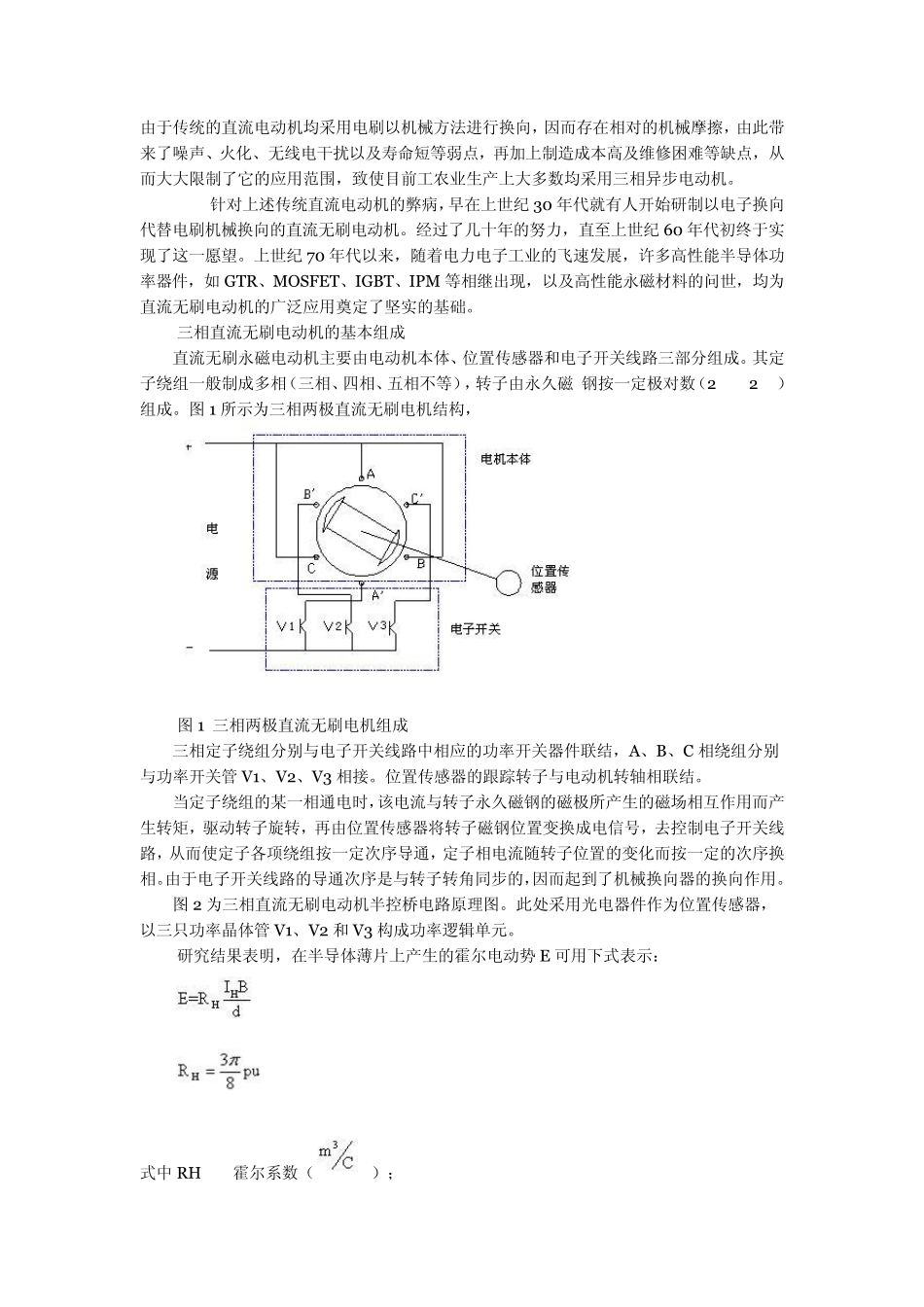

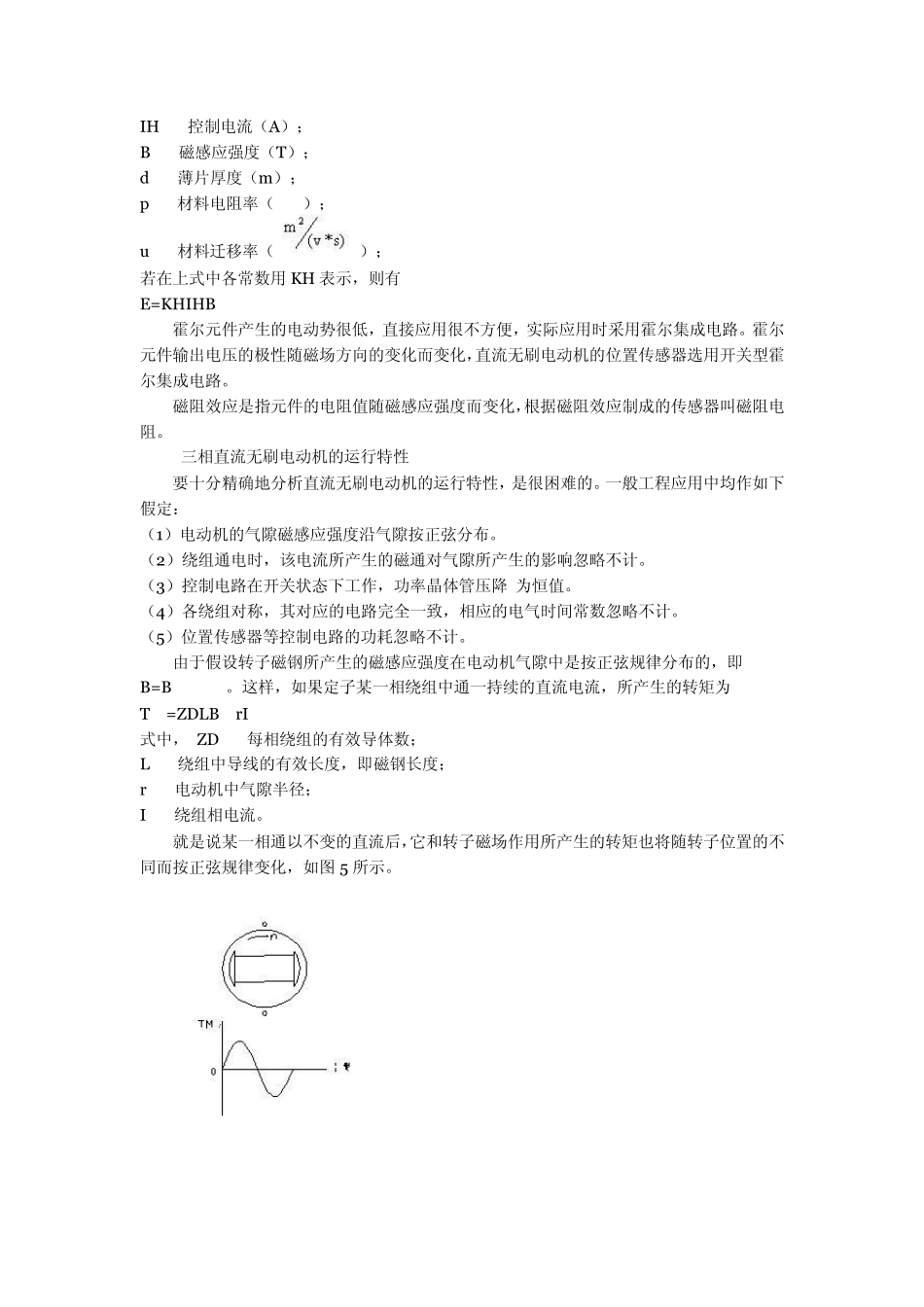

微型直流电机在家用电器中应用很广，尤其在计算机中广泛采用直流电机进行排风降温，这种新型的直流风扇采用无刷结构，克服了传统换向器式（有刷）电机易磨损、噪音大、寿命短等缺点。据实物绘制的几种风扇电路，如附图所示。 其中图１为电源风扇电路；图２为显卡风扇电路；图３为ＣＰＵ风扇电路。图１中Ｌ１、Ｌ２为风扇无刷电动机的电枢绕组。ＩＣ为霍尔器件，其{1}脚为电源正端；{2}脚为电源负端；{3}脚为输出端；当其{3}脚输出高电平时，三极管ＴＲ１导通，Ｌ１被接通（同时ＴＲ１ ｃ极呈低电平，ＴＲ２截止）；当ＩＣ{3}脚输出低电平时，ＴＲ１截止，其ｃ极呈高电平，ＴＲ２导通，Ｌ２被接通。如此循环不已，Ｌ１、Ｌ２轮流通电形成旋转磁场而使无刷电机旋转，带动风扇工作。 图２、图３电路的工作原理与上述相同。 由于ＣＰＵ等工作温度高，风扇工作环境温度高，最常见的故障现象为润滑油干涸，出现很大的噪音，也影响风扇工作。这可揭开风扇有标签的一面，加几滴润滑油即可；另一种故障现象为晶体管损坏，可揭开标签，去掉内卡圈，拆开后更换相同的晶体管即可。 直流无刷电动机工作原理与控制方法 序言 由于直流无刷电动机既具有交流电动机的结构简单、运行可靠、维护方便等一系列优点，又具备直流电动机的运行效率高、无励磁损耗以及调速性能好等诸多优点，故在当今国民经济各领域应用日益普及。 一个多世纪以来，电动机作为机电能量转换装置，其应用范围已遍及国民经济的各个领域以及人们的日常生活中。其主要类型有同步电动机、异步电动机和直流电动机三种。 由于传统的直流电动机均采用电刷以机械方法进行换向，因而存在相对的机械摩擦，由此带来了噪声、火化、无线电干扰以及寿命短等弱点，再加上制造成本高及维修困难等缺点，从而大大限制了它的应用范围，致使目前工农业生产上大多数均采用三相异步电动机。 针对上述传统直流电动机的弊病，早在上世纪 30 年代就有人开始研制以电子换向代替电刷机械换向的直流无刷电动机。经过了几十年的努力，直至上世纪 60 年代初终于实现了这一愿望。上世纪 70 年代以来，随着电力电子工业的飞速发展，许多高性能半导体功率器件，如 GTR、MOSFET、IGBT、IPM 等相继出现，以及高性能永磁材料的问世，均为直流无刷电动机的广泛应用奠定了坚实的基础。 三相直流无刷电动机的基本组成 直流无刷永磁电动机主要由电动机本体、位置传感器和电子开关线路三部分组成。其定子绕组一般制成...
