直流焊机操作规程

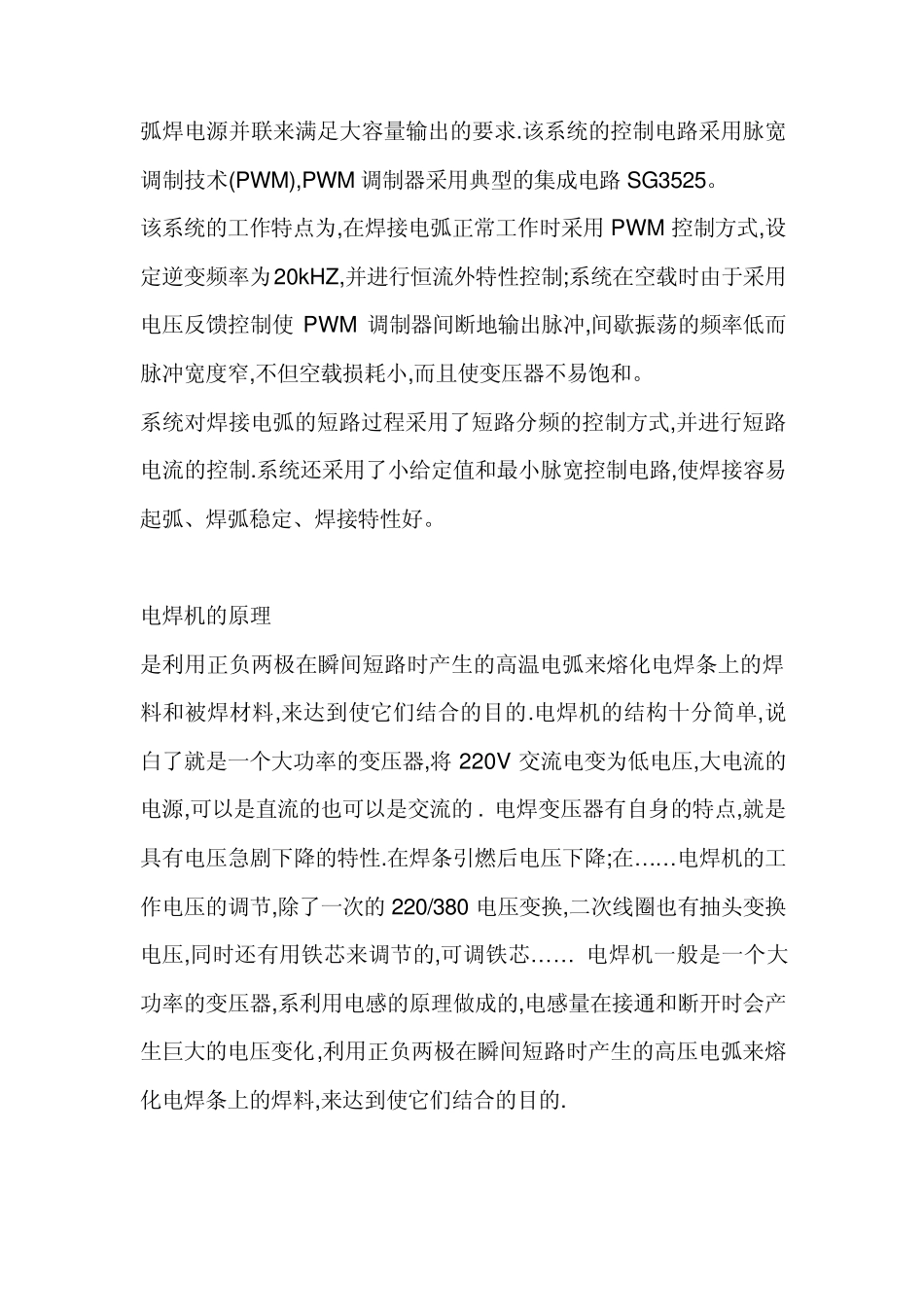

直流焊机操作规程_第1页
1/27
直流焊机操作规程_第2页
2/27
直流焊机操作规程_第3页
3/27
1 适用范围 本规程适用于公司直流电焊机作业。 2 主要内容 2 .1 电焊机的工作环境必须符合制造厂使用说明中的要求。 2 .2 电焊机在搬运中,要尽可能地避免震动和碰撞,以免影响其性能。 2 .3 使用前须先打开风扇电机,观察电压表指针位置是否正确,仔细查听是否有不正常的声音。 2 .4 应经常清洁硅整流器及其它部件,以延长其使用寿命。 2 .5 电焊机的饱和电抗器切勿振动,更不应敲击,否则将影响焊机性能。 2 .6 电焊机在安装前,应检查硅整流元件与散热片的连接是否牢固,如有松动,必须拧紧,以防接触不良而烧毁硅整流元件。 2 .7 严禁用摇表测试电焊机主变压器的次级线圈和控制变压器的次级线圈。 2 .8 进线处需有防护罩。 一般直流逆变电焊机是为了满足焊接工艺过程的动特性和静特性的要求。 首先要选择适当的焊接电源(建议直流输出400A)。 然后就要设计一个可靠的电路结构。可采用 IGBT 作为电力电子器件组成单端正激式逆变主电路,利用小功率的 IGBT 并联型式、两路逆变弧焊电源并联来满足大容量输出的要求.该系统的控制电路采用脉宽调制技术(PWM),PWM 调制器采用典型的集成电路SG3525。 该系统的工作特点为,在焊接电弧正常工作时采用PWM 控制方式,设定逆变频率为20kHZ,并进行恒流外特性控制;系统在空载时由于采用电压反馈控制使PWM 调制器间断地输出脉冲,间歇振荡的频率低而脉冲宽度窄,不但空载损耗小,而且使变压器不易饱和。 系统对焊接电弧的短路过程采用了短路分频的控制方式,并进行短路电流的控制.系统还采用了小给定值和最小脉宽控制电路,使焊接容易起弧、焊弧稳定、焊接特性好。 电焊机的原理 是利用正负两极在瞬间短路时产生的高温电弧来熔化电焊条上的焊料和被焊材料,来达到使它们结合的目的.电焊机的结构十分简单,说白了就是一个大功率的变压器,将 220V 交流电变为低电压,大电流的电源,可以是直流的也可以是交流的. 电焊变压器有自身的特点,就是具有电压急剧下降的特性.在焊条引燃后电压下降;在… … 电焊机的工作电压的调节,除了一次的220/380 电压变换,二次线圈也有抽头变换电压,同时还有用铁芯来调节的,可调铁芯… … 电焊机一般是一个大功率的变压器,系利用电感的原理做成的,电感量在接通和断开时会产生巨大的电压变化,利用正负两极在瞬间短路时产生的高压电弧来熔化电焊条上的焊料,来达到使它们结合的目的. 直流电源能提供稳定的电弧和平稳的熔滴过渡。一旦电弧被引燃...
