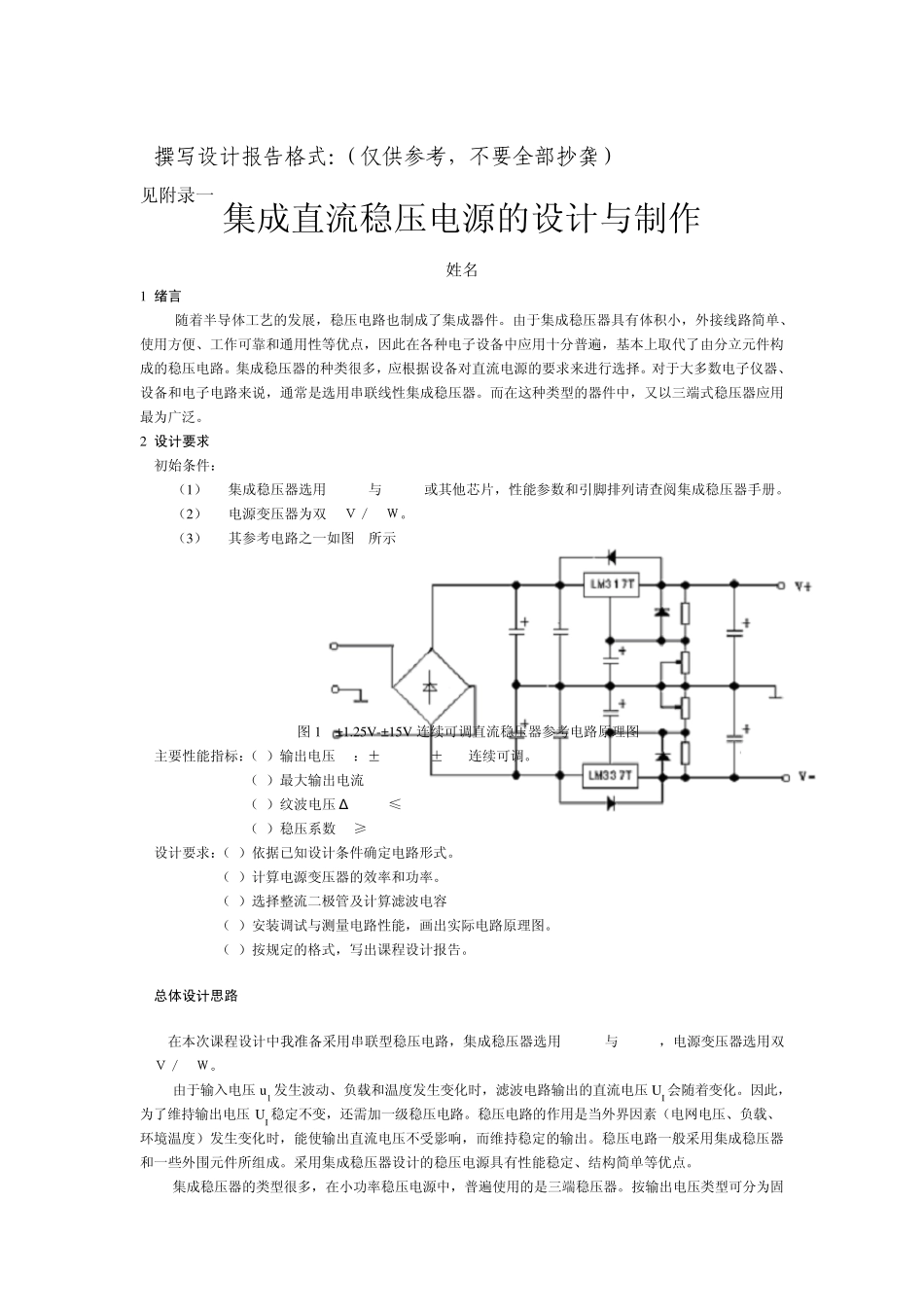

直流稳压电源课程设计任务书 一、 设计任务及要求 1． 设计任务 设计一直流稳压电源，满足： （1） 当输入电压在 220V 交流时，输出直流电压为 6－９V； （2） 输出纹波电压不于 5mv，稳压系数<=0.01； （3） 具有短路保护功能； （4） 最大输出电流为：Imax=0.8A 2．要求通过设计学会； （1） 如何选择变压器、整流二极管、滤波电容及调整三极管或集成稳压块； （2） 合理选择电路结构，并完成全电路元器件参数设计、绘制电路图； （3） 短路保护实现方法 （4） 掌握直流稳压电源的调试及主要技术指标的测试方法 （5） 撰写设计报告。 3．设计注意： （1） 电源变压器、整流二极管、滤波电容、调整三极管或集成稳压块等元件只做选择性设计； （2） 完成全电路元器件参数设计、绘制出整体电路图； （3） 撰写设计报告要符合下列格式并按时上交，逾期将延与下届。 二、 书写要求 三、 上交时间要求 四、 上交书面及电子稿发至邮箱：zdl-1@163.com; 908139370@qq.com zdl@zjzx.zhedu.net.cn 撰写设计报告格式：（仅供参考，不要全部抄龚） 见附录一 集成直流稳压电源的设计与制作 姓名 1 绪言 随着半导体工艺的发展，稳压电路也制成了集成器件。由于集成稳压器具有体积小，外接线路简单、使用方便、工作可靠和通用性等优点，因此在各种电子设备中应用十分普遍，基本上取代了由分立元件构成的稳压电路。集成稳压器的种类很多，应根据设备对直流电源的要求来进行选择。对于大多数电子仪器、设备和电子电路来说，通常是选用串联线性集成稳压器。而在这种类型的器件中，又以三端式稳压器应用最为广泛。 2 设计要求 1.初始条件： （1） 集成稳压器选用 LM317与 LM337或其他芯片，性能参数和引脚排列请查阅集成稳压器手册。 （2） 电源变压器为双15Ｖ／25Ｗ。 （3） 其参考电路之一如图1所示 图1 ±1.25V-±15V 连续可调直流稳压器参考电路原理图 2.主要性能指标：（1）输出电压 Vo：±1.25 - ±12V连续可调。 （2）最大输出电流 Iomax=800mA （3）纹波电压 Δ Vop-p≤5mV （4）稳压系数 Sv≥3X10-3 3.设计要求：（1）依据已知设计条件确定电路形式。 （2）计算电源变压器的效率和功率。 （3）选择整流二极管及计算滤波电容 （4）安装调试与测量电路性能，画出实际电路原理图。 （5）按规定的格式，写出课程设计报告。 3 总体设计思路 在本次课程设计中我准备采用串联...
