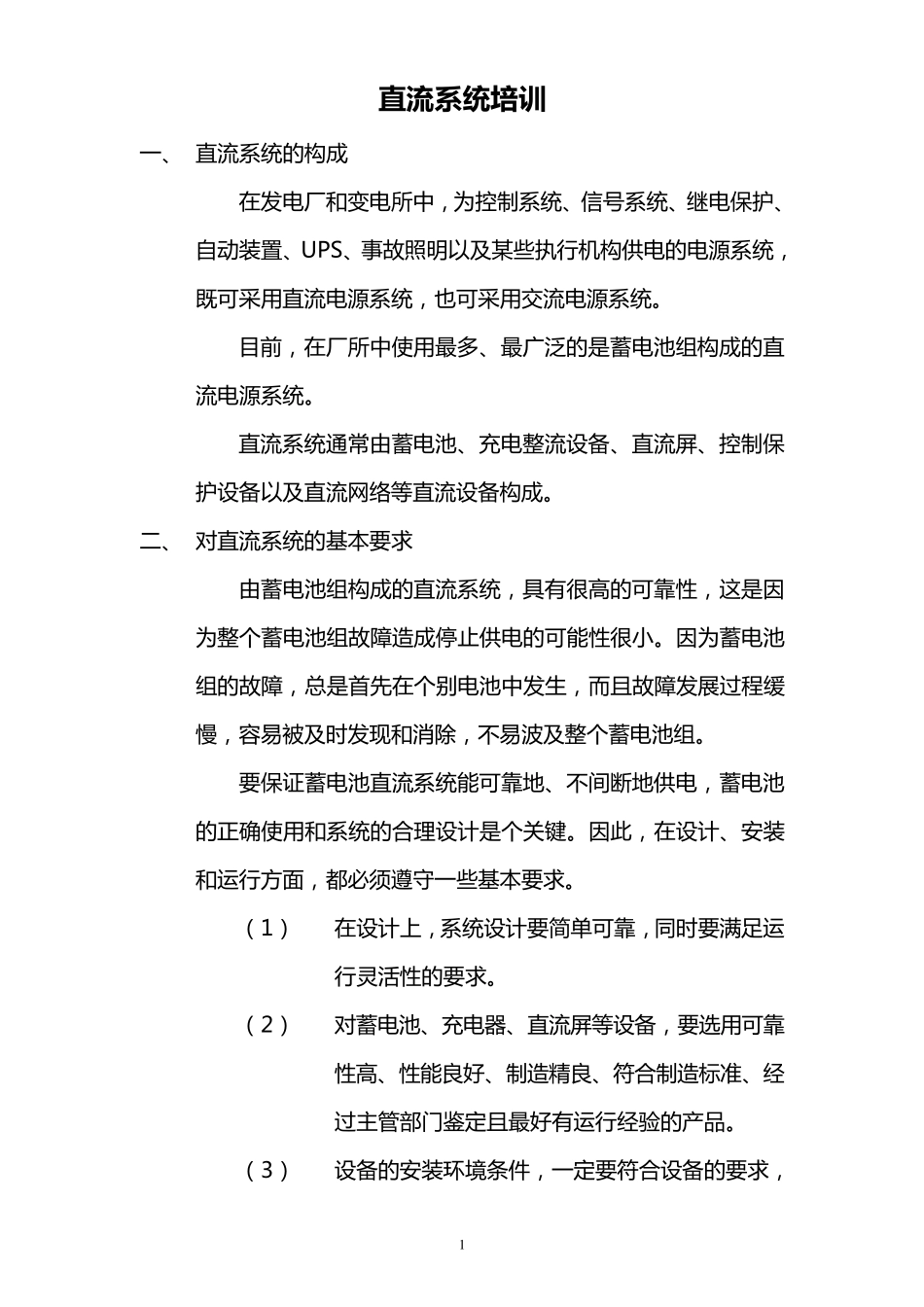

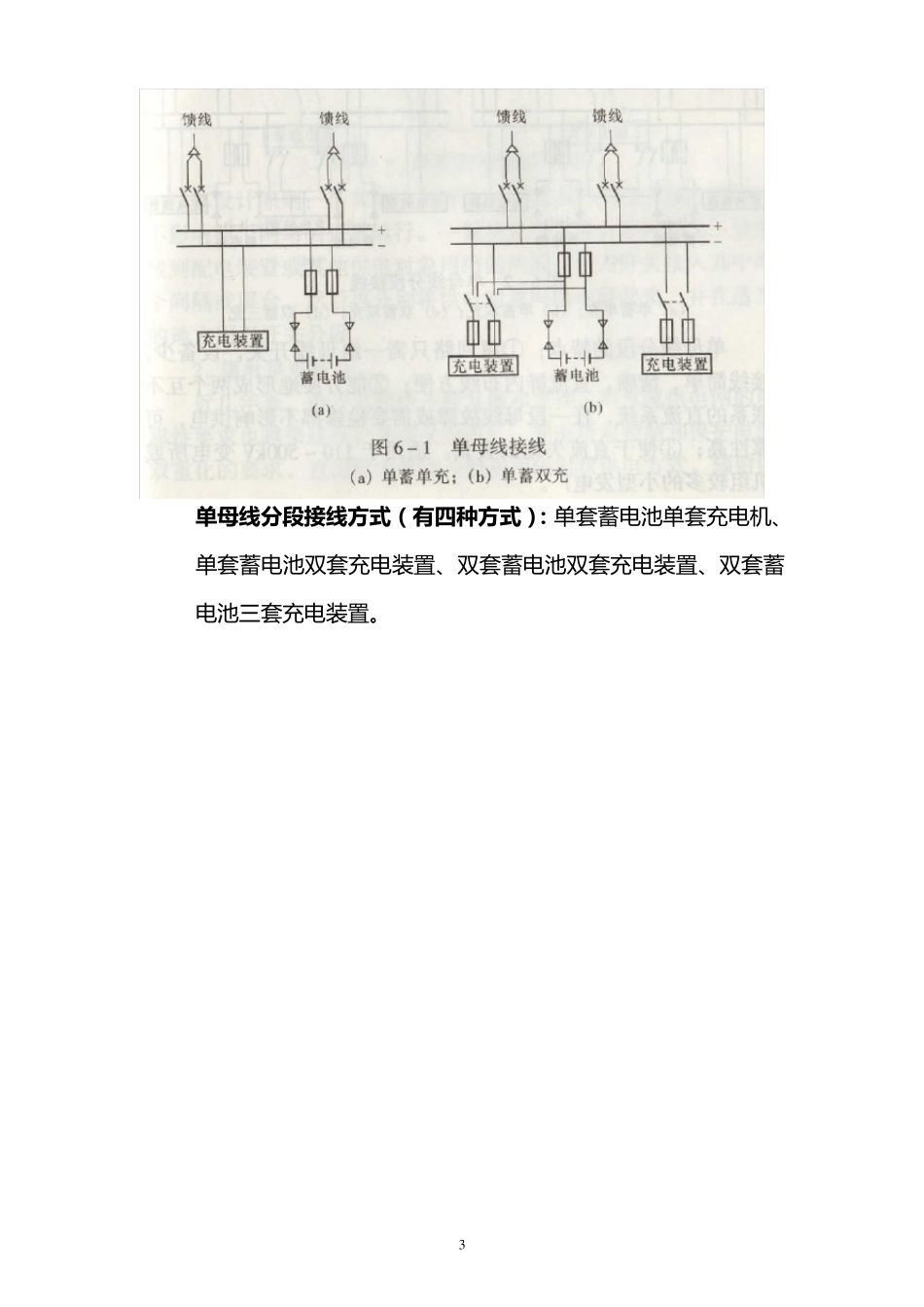

1 直 流 系 统 培训 一 、 直流系统的构成 在发电厂和变电所中,为控制系统、信号系统、继电保护、自动装置、UPS、事故照明以及某些执行机构供电的电源系统,既可采用直流电源系统,也可采用交流电源系统。 目前,在厂所中使用最多、最广泛的是蓄电池组构成的直流电源系统。 直流系统通常由蓄电池、充电整流设备、直流屏、控制保护设备以及直流网络等直流设备构成。 二、 对直流系统的基本要求 由蓄电池组构成的直流系统,具有很高的可靠性,这是因为整个蓄电池组故障造成停止供电的可能性很小。因为蓄电池组的故障,总是首先在个别电池中发生,而且故障发展过程缓慢,容易被及时发现和消除,不易波及整个蓄电池组。 要保证蓄电池直流系统能可靠地、不间断地供电,蓄电池的正确使用和系统的合理设计是个关键。因此,在设计、安装和运行方 面 ,都 必 须 遵 守 一 些基本要求。 ( 1) 在设计上 ,系统设计要简 单 可靠,同 时要满 足 运行灵 活 性的要求。 ( 2) 对蓄电池、充电器 、直流屏等设备,要选 用可靠性高、性能良 好 、制造精 良 、符 合制造标 准 、经过主 管 部 门 鉴 定 且最好 有运行经 验 的产 品 。 ( 3) 设备的安装环 境 条 件 ,一 定 要符 合设备的要求, 2 特 别 是 蓄 电 池 的 环 境 条 件 是 否 符 合 安 全 运 行 的要 求 尤 为 重 要 。 ( 4) 对 新 蓄 电 池 , 要 严 格 按 现 行 规 范 和 蓄 电 池 的 技 术要 求 进 行 安 装 及 充 放 电 工 作 。 ( 5) 运 行 中 的 蓄 电 池 组 , 要 按 规 程 定 期 检 查 、正确充放 电 ,及 时消除一切不正常现 象,认真进 行 维护。 三、 直流系统接线 ( 1) 直流系统额定 电 压:220V 和 110V, 当采用弱电 控制信号时,一般采用 48V。 ( 2) 直流系统电 源配置:直流系统中 的 主要 电 源是 蓄 电 池 组 , 其次是 充 电 和 浮充 电 设备。 合 理地配置蓄 电 池 及 充 电 浮充 电 设备有利于提高直流系统供电 可靠性。 变电 站蓄 电 池 正常情况下以浮充 电 方式运 行 , 直流负荷实际上由浮充电 设备供电 , 蓄 电 池 处于浮充 电 状态。 ( 3) 直流系统基本接线方式要 求 :安 全 可靠、接线简单、供电 范 围明确、操作 ...
