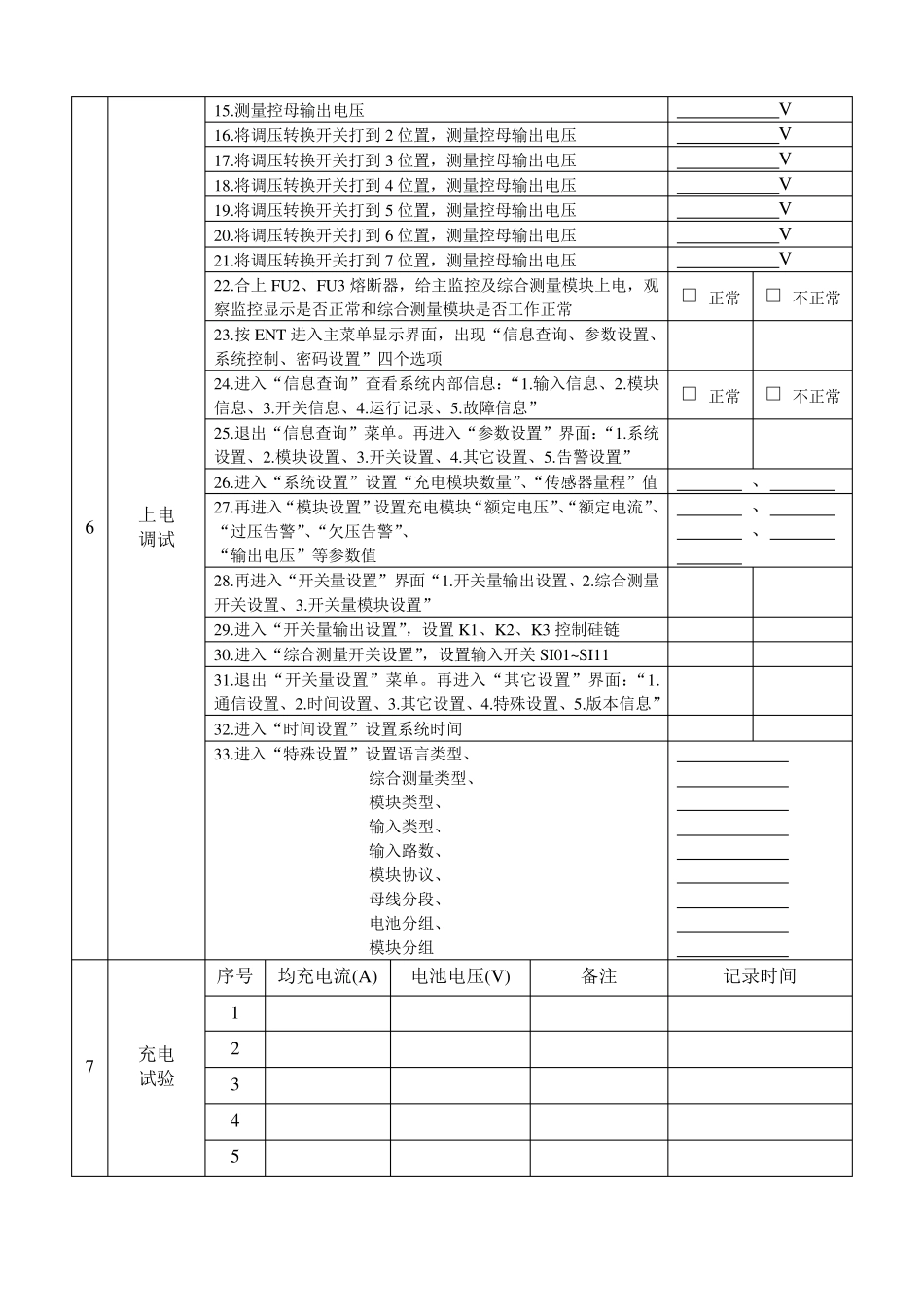

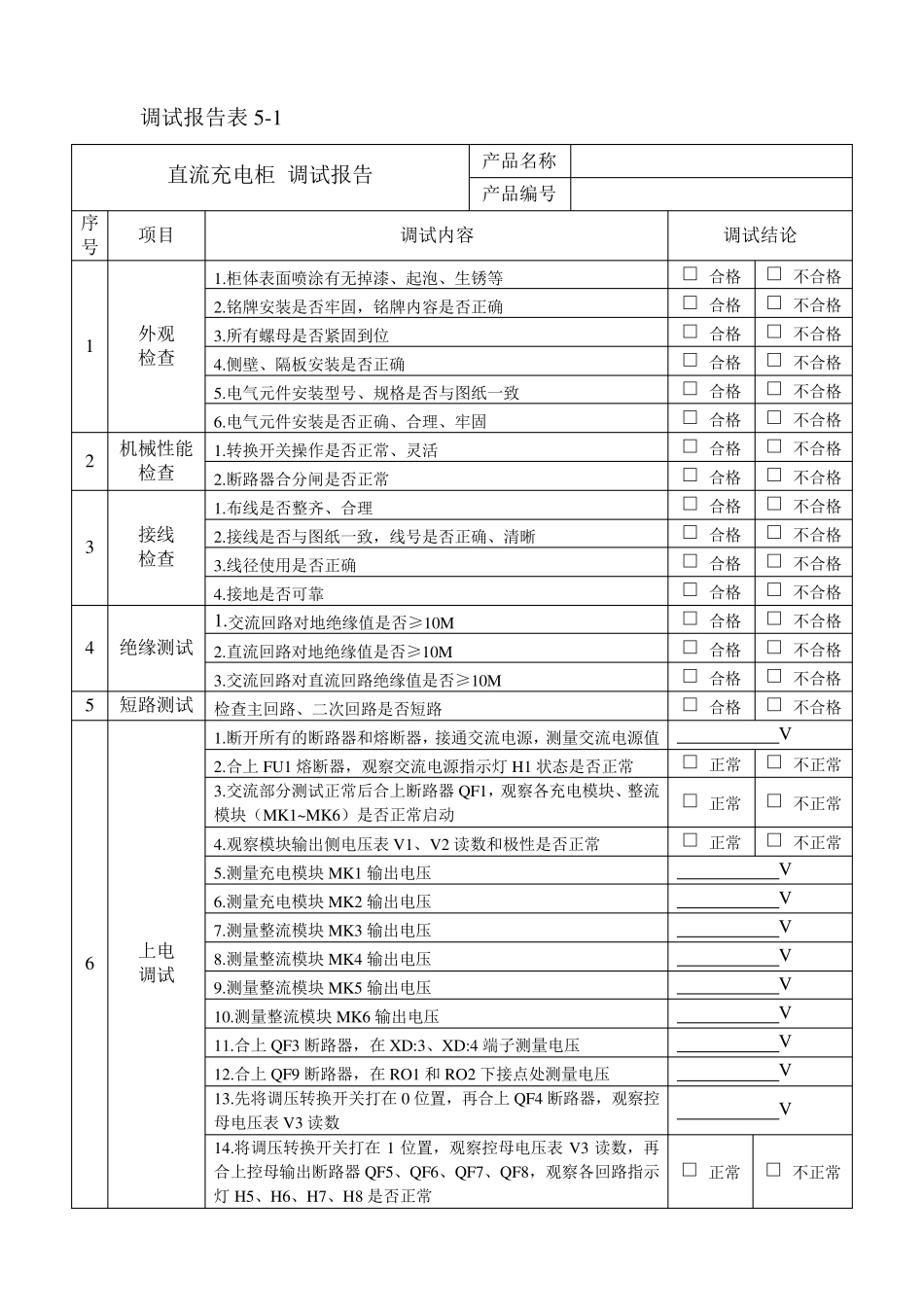

调试报告表5-1 直流充电柜 调试报告 产品名称 产品编号 序号 项目 调试内容 调试结论 1 外观 检查 1.柜体表面喷涂有无掉漆、起泡、生锈等 □ 合格 □ 不合格 2.铭牌安装是否牢固，铭牌内容是否正确 □ 合格 □ 不合格 3.所有螺母是否紧固到位 □ 合格 □ 不合格 4.侧壁、隔板安装是否正确 □ 合格 □ 不合格 5.电气元件安装型号、规格是否与图纸一致 □ 合格 □ 不合格 6.电气元件安装是否正确、合理、牢固 □ 合格 □ 不合格 2 机械性能 检查 1.转换开关操作是否正常、灵活 □ 合格 □ 不合格 2.断路器合分闸是否正常 □ 合格 □ 不合格 3 接线 检查 1.布线是否整齐、合理 □ 合格 □ 不合格 2.接线是否与图纸一致，线号是否正确、清晰 □ 合格 □ 不合格 3.线径使用是否正确 □ 合格 □ 不合格 4.接地是否可靠 □ 合格 □ 不合格 4 绝缘测试 1.交流回路对地绝缘值是否≥10M □ 合格 □ 不合格 2.直流回路对地绝缘值是否≥10M □ 合格 □ 不合格 3.交流回路对直流回路绝缘值是否≥10M □ 合格 □ 不合格 5 短路测试 检查主回路、二次回路是否短路 □ 合格 □ 不合格 6 上电 调试 1.断开所有的断路器和熔断器，接通交流电源，测量交流电源值 V 2.合上 FU1 熔断器，观察交流电源指示灯 H1 状态是否正常 □ 正常 □ 不正常 3.交流部分测试正常后合上断路器QF1，观察各充电模块、整流模块（MK1~MK6）是否正常启动 □ 正常 □ 不正常 4.观察模块输出侧电压表V1、V2 读数和极性是否正常 □ 正常 □ 不正常 5.测量充电模块 MK1 输出电压 V 6.测量充电模块 MK2 输出电压 V 7.测量整流模块 MK3 输出电压 V 8.测量整流模块 MK4 输出电压 V 9.测量整流模块 MK5 输出电压 V 10.测量整流模块 MK6 输出电压 V 11.合上 QF3 断路器，在 XD:3、XD:4 端子测量电压 V 12.合上 QF9 断路器，在 RO1 和 RO2 下接点处测量电压 V 13.先将调压转换开关打在 0 位置，再合上 QF4 断路器，观察控母电压表V3 读数 V 14.将调压转换开关打在 1 位置，观察控母电压表V3 读数，再合上控母输出断路器QF5、QF6、QF7、QF8，观察各回路指示灯 H5、H6、H7、H8 是否正常 □ 正常 □ 不正常 6 上电 调试 15.测量控母输出电压 V 16.将调压转换开关打到2 位置，测量控母输出电压 V 17.将...
