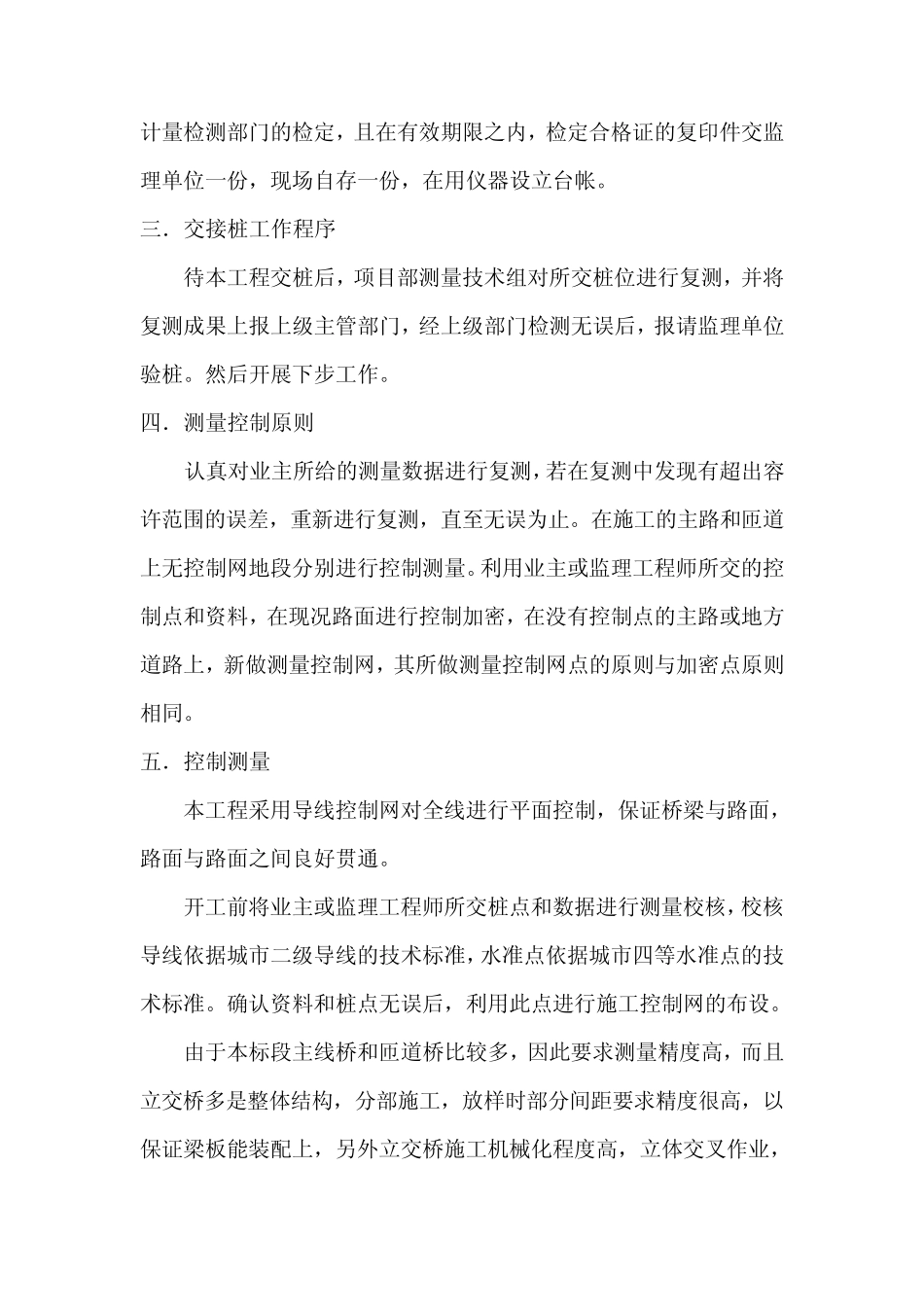

施工测量 一．施工测量 1．施工测量 工程测量的依据：施工图纸、《工程测量规范》（GB50026－93）、《建筑工程施工测量规程》DGB01-21-95、《公路桥涵设计规范》89合定本。 二．项目部测量人员及测量仪器的配备 1．人员配备 本标段不仅包括道路工程，还包括桥梁等工程，因桥梁工程占了本段工程的大部分，因此项目部配备10 名测量人员。所有测量人员均由技术精、业务良、责任心强的人员组成，其中工程师1 名、技师2 名。 2．测量仪器及用具的配备 仪器名称 型号 精度 单位 数量 全站仪 尼康 430e 2” 台 1 电子经纬仪 托普康 2” 台 1 普通经纬仪 蔡司 2” 台 1 精密水准仪 蔡司 DS1 台 1 普通水准仪 北光 DS3 台 3 铟瓦尺 把 2 检测钢尺 把 3 3．保证措施 测量人员均持证上岗，且有较丰富的施工经验、测量仪器需经过计量检测部门的检定，且在有效期限之内，检定合格证的复印件交监理单位一份，现场自存一份，在用仪器设立台帐。 三．交接桩工作程序 待本工程交桩后，项目部测量技术组对所交桩位进行复测，并将复测成果上报上级主管部门，经上级部门检测无误后，报请监理单位验桩。然后开展下步工作。 四．测量控制原则 认真对业主所给的测量数据进行复测，若在复测中发现有超出容许范围的误差，重新进行复测，直至无误为止。在施工的主路和匝道上无控制网地段分别进行控制测量。利用业主或监理工程师所交的控制点和资料，在现况路面进行控制加密，在没有控制点的主路或地方道路上，新做测量控制网，其所做测量控制网点的原则与加密点原则相同。 五．控制测量 本工程采用导线控制网对全线进行平面控制，保证桥梁与路面，路面与路面之间良好贯通。 开工前将业主或监理工程师所交桩点和数据进行测量校核，校核导线依据城市二级导线的技术标准，水准点依据城市四等水准点的技术标准。确认资料和桩点无误后，利用此点进行施工控制网的布设。 由于本标段主线桥和匝道桥比较多，因此要求测量精度高，而且立交桥多是整体结构，分部施工，放样时部分间距要求精度很高，以保证梁板能装配上，另外立交桥施工机械化程度高，立体交叉作业，施工现场复杂，要求测量人员能够及时给出桥中心线位置，又要保护好控制点，因此布设施工控制网应遵照下列原则: 1．导线尽量布设成直伸形。 2．相邻两点间必须通视。 3．将控制点选在地质条件好(不受沉降影响，保证精度)，不容易受到破坏的地方。 如果施工现...
