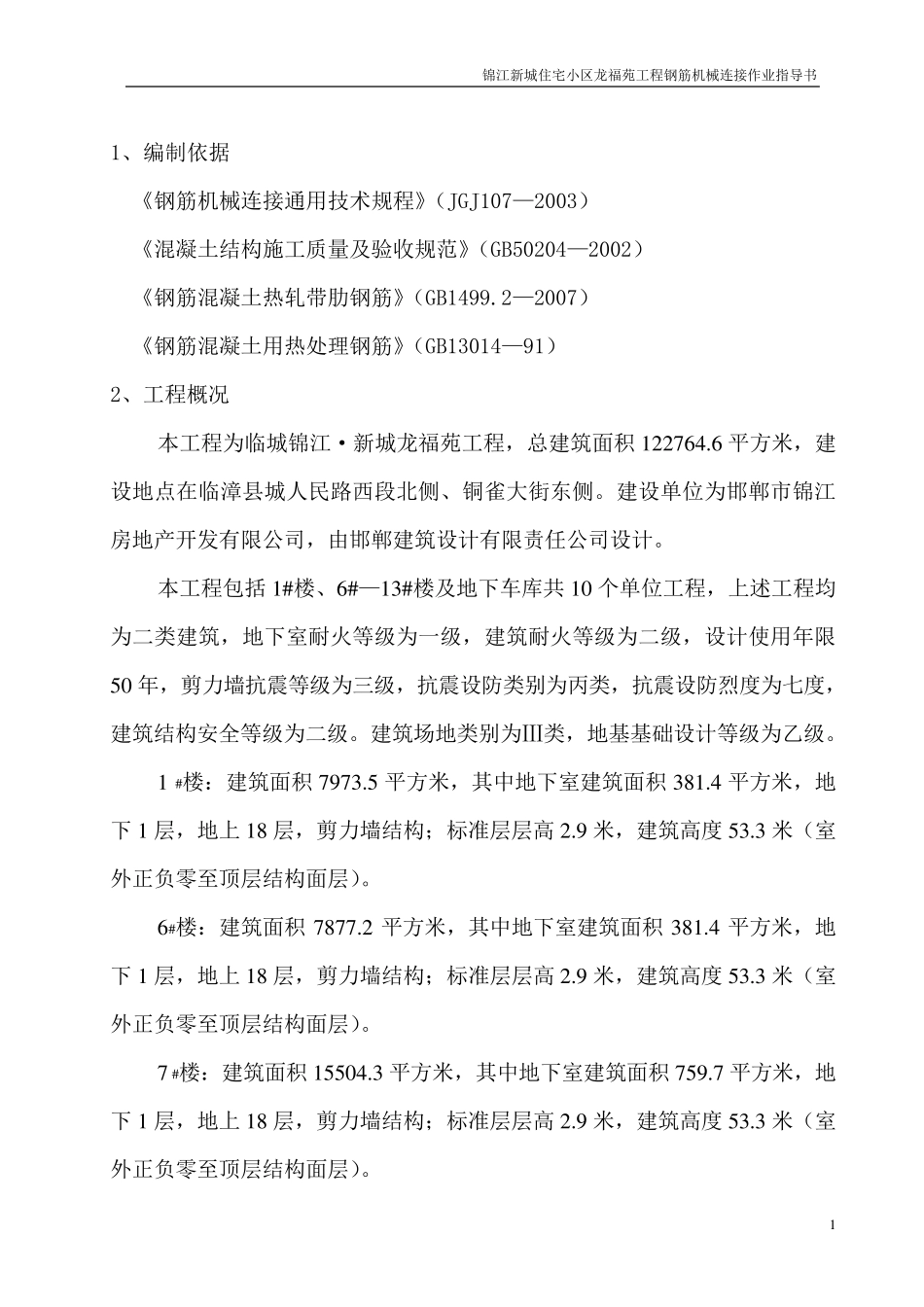

锦江新城住宅小区龙福苑工程钢筋机械连接作业指导书 1 1、编制依据 《钢筋机械连接通用技术规程》(JGJ107—2003) 《混凝土结构施工质量及验收规范》(GB50204—2002) 《钢筋混凝土热轧带肋钢筋》(GB1499.2—2007) 《钢筋混凝土用热处理钢筋》(GB13014—91) 2、工程概况 本工程为临城锦江·新城龙福苑工程,总建筑面积 1 2 2 7 6 4 .6 平方米,建设地点在临漳县城人民路西段北侧、铜雀大街东侧。建设单位为邯郸市锦江房地产开发有限公司,由邯郸建筑设计有限责任公司设计。 本工程包括 1 #楼、6 #—1 3 #楼及地下车库共 1 0 个单位工程,上述工程均为二类建筑,地下室耐火等级为一级,建筑耐火等级为二级,设计使用年限5 0 年,剪力墙抗震等级为三级,抗震设防类别为丙类,抗震设防烈度为七度,建筑结构安全等级为二级。建筑场地类别为Ⅲ类,地基基础设计等级为乙级。 1 #楼:建筑面积 7 9 7 3 .5 平方米,其中地下室建筑面积 3 8 1 .4 平方米,地下 1 层,地上 1 8 层,剪力墙结构;标准层层高2 .9 米,建筑高度5 3 .3 米(室外正负零至 顶 层结构面层)。 6 #楼:建筑面积 7 8 7 7 .2 平方米,其中地下室建筑面积 3 8 1 .4 平方米,地下 1 层,地上 1 8 层,剪力墙结构;标准层层高2 .9 米,建筑高度5 3 .3 米(室外正负零至 顶 层结构面层)。 7 #楼:建筑面积 1 5 5 0 4 .3 平方米,其中地下室建筑面积 7 5 9 .7 平方米,地下 1 层,地上 1 8 层,剪力墙结构;标准层层高2 .9 米,建筑高度5 3 .3 米(室外正负零至 顶 层结构面层)。 锦江新城住宅小区龙福苑工程钢筋机械连接作业指导书 2 8 #楼:建筑面积7 1 6 6 平方米,其中地下室建筑面积7 9 6 .4 平方米,地下2 层,地上1 5 层,剪力墙结构;标准层层高2 .9 米,建筑高度4 3 .5 米(室外正负零至顶层结构面层)。 9 #楼:建筑面积8 4 2 6 平方米,其中地下室建筑面积7 9 6 .4 平方米,地下2 层,地上1 8 层,剪力墙结构;标准层层高2 .9 米,建筑高度5 2 .2 米(室外正负零至顶层结构面层)。 1 0 #楼:建筑面积7 1 0 7 .8 平方米,其中地下室建筑面积7 7 7 .6 平方米,地下2 层,地上1 5 层,剪力墙结构;标准层层高2 .9 米,建筑高度4 3 .5 米(室外正负零至顶层结构面层)。 1 1 #楼:建筑面积8 4 4 ...
