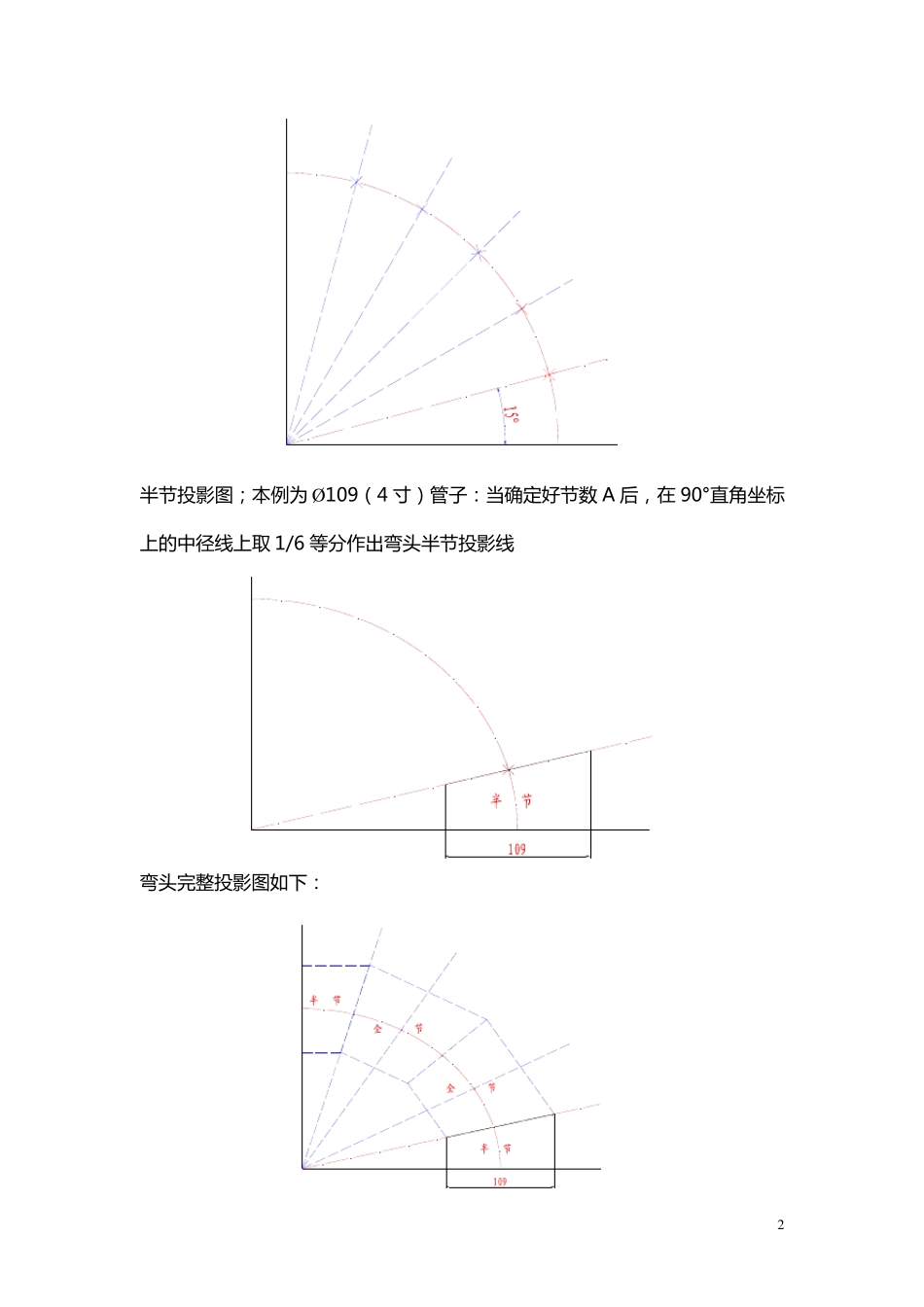

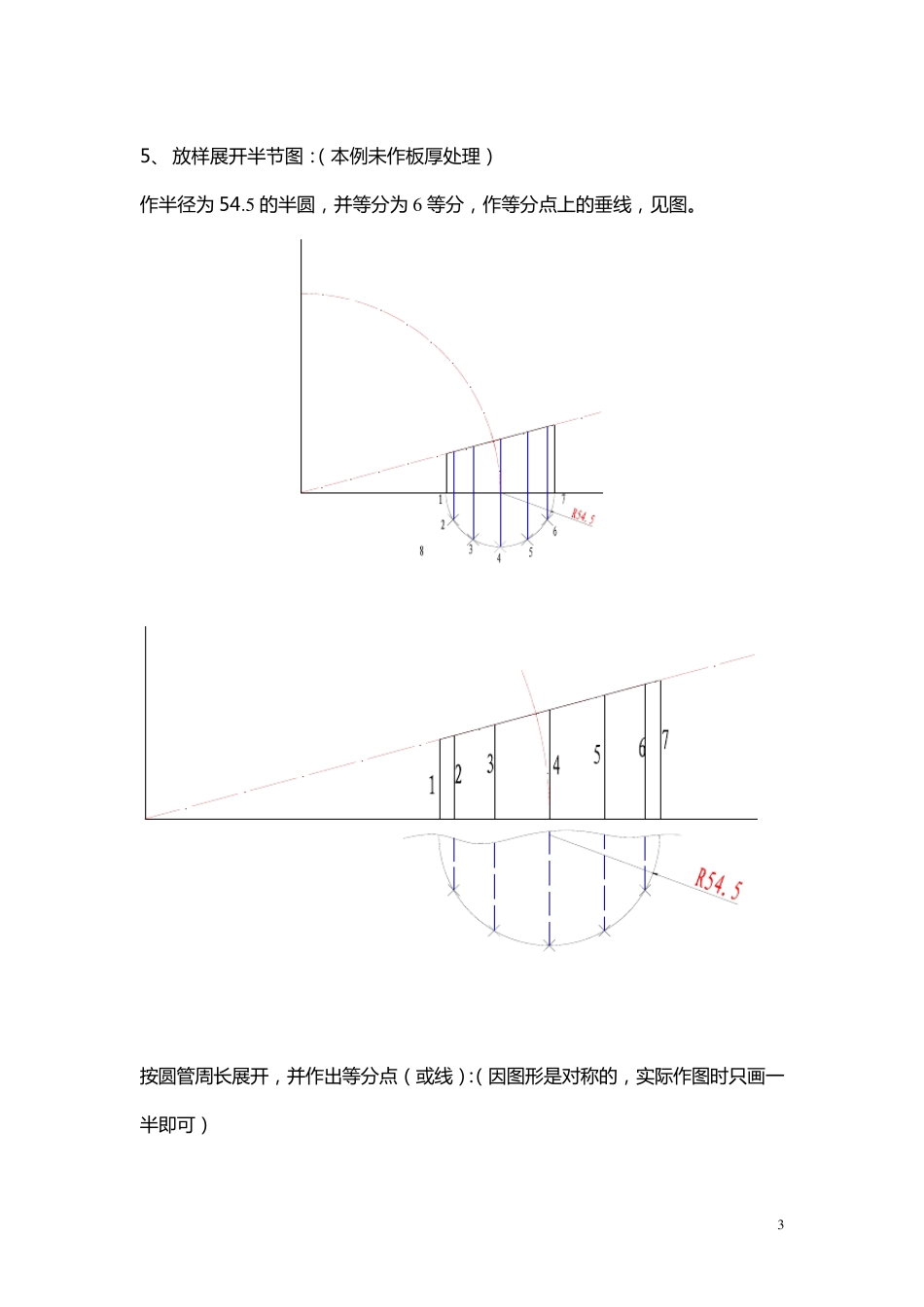

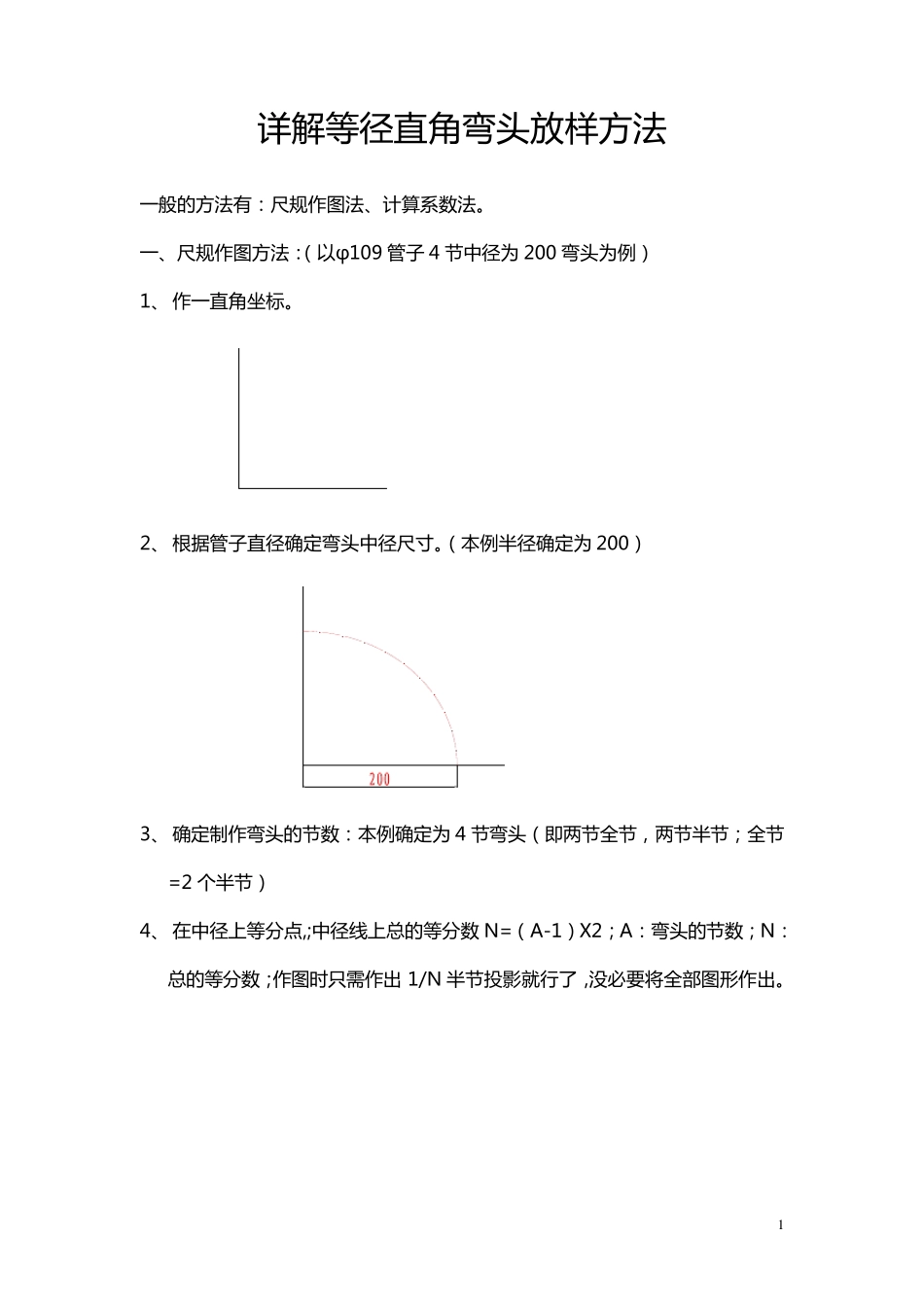

1 详 解 等 径 直 角 弯 头 放 样 方 法 一 般 的 方 法 有 ： 尺 规 作 图 法 、计 算 系 数 法 。 一 、尺 规 作 图 方 法 ：（ 以 φ109 管 子 4 节 中 径 为 200 弯 头 为 例 ） 1、 作 一 直 角 坐 标 。 2、 根 据 管 子 直 径 确 定 弯 头 中 径 尺 寸 。（ 本 例 半 径 确 定 为 200） 3、 确 定 制 作 弯 头 的 节 数 ： 本 例 确 定 为 4 节 弯 头 （ 即 两 节 全 节 ， 两 节 半 节 ； 全 节=2 个 半 节 ） 4、 在 中 径 上 等 分 点 ,;中 径 线 上 总 的 等 分 数 N=（ A-1） X2； A： 弯 头 的 节 数 ； N：总 的 等 分 数 ；作 图 时 只 需 作 出 1/N 半 节 投 影 就 行 了 ，没 必 要 将 全 部 图 形 作 出 。 2 半 节 投 影 图 ； 本 例 为 Ø 109（ 4 寸 ） 管 子 ： 当 确 定 好 节 数 A 后 ， 在 90°直 角 坐 标上的中径线上取 1/6 等分作出弯头半 节 投 影 线 弯头完整投 影 图 如下： 3 5、 放样展开半节图：（本例未作板厚处理） 作半径为 54.5 的半圆，并等分为 6 等分，作等分点上的垂线，见图。 按圆管周长展开，并作出等分点（或线）：（因图形是对称的，实际作图时只画一半即可） 4 在 等 分 点 （ 或 线 ） 上 取 半 节 投 影 图 上 对 应 的 投 影 线 长 作 图 ： 连 接 各 点 成 光 滑 曲 线 ， 这 样 就 完 成 了 半 节 放 样 图 的 1/2 图 形 ， 因 是 完 全 对 称 的 ，其 余 部 分 对 折 即 可 。 5 完 整 半 节 样 板 图 如 下： 完 整 全节 样 板 ： 6 为 了 好 在 管 子 上 画 样 板 围 线 ， 在 剪 样 板 时 ， 要 剪 成 全 节 样 板 ， 两 端 要 留 30 ㎜搭头 。 如 图 ： 二 、计算系数法：
