盾体制作工艺

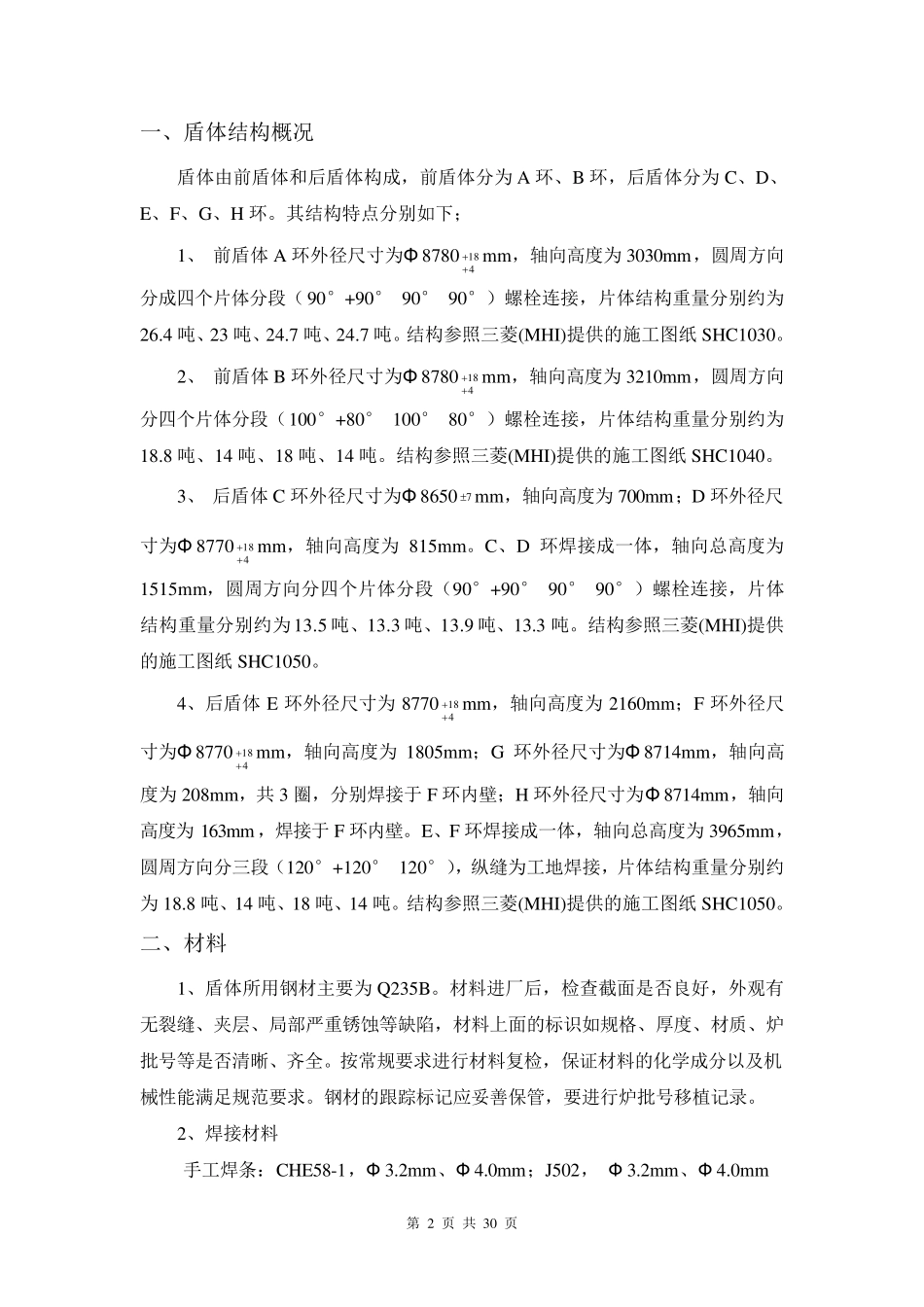

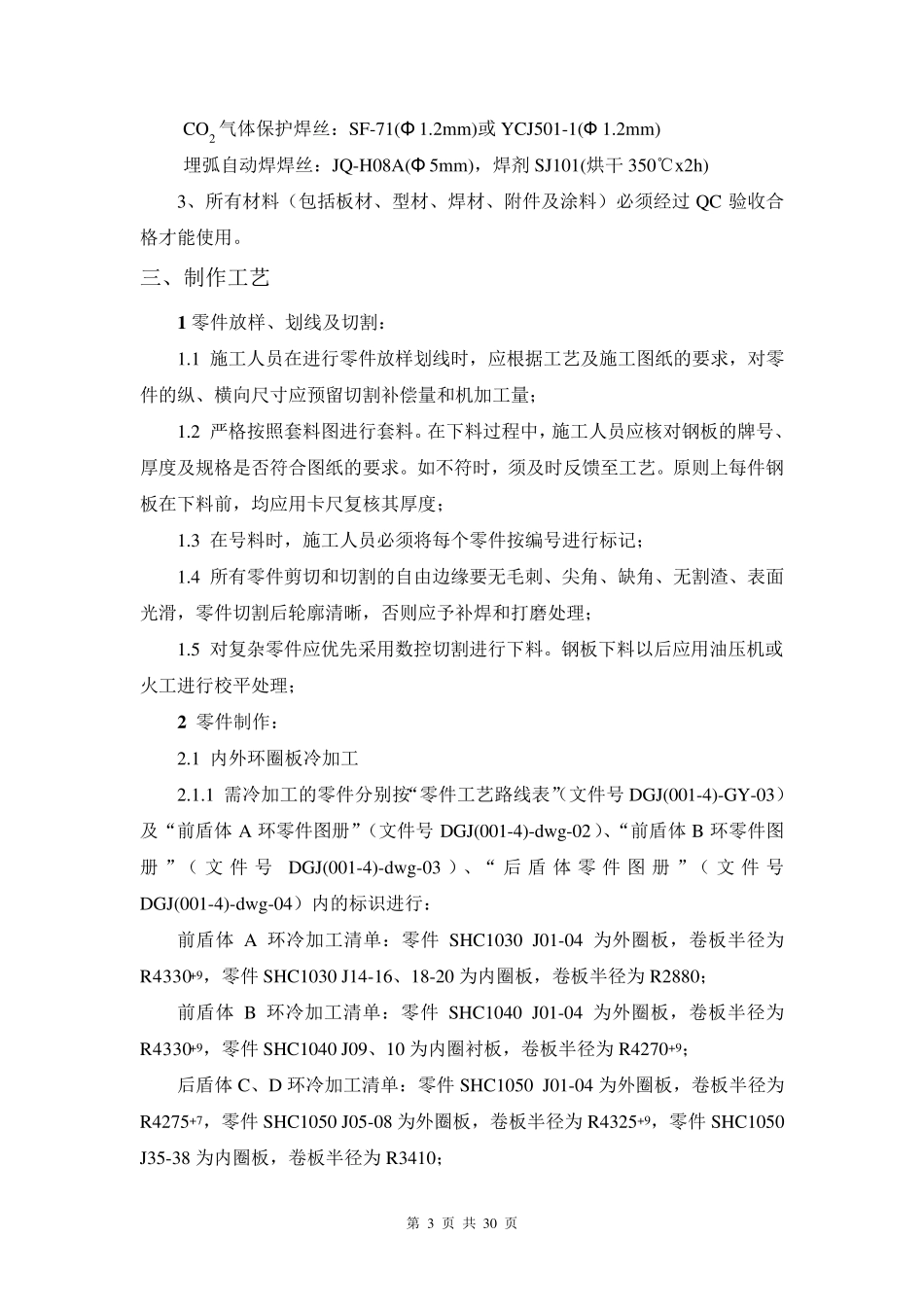

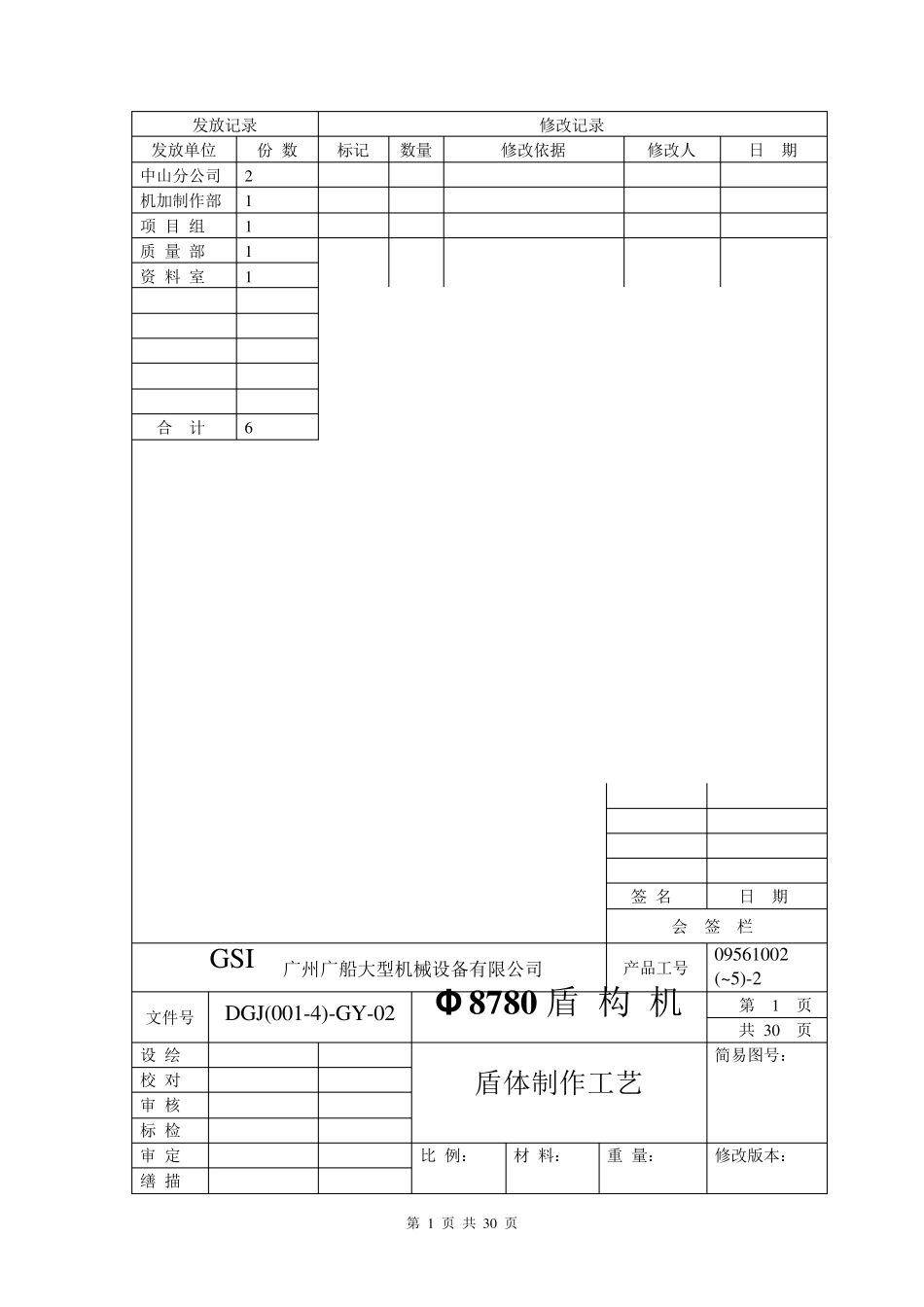

第 1 页 共 30 页 发放记录 修改记录 发放单位 份 数 标记 数量 修改依据 修改人 日 期 中山分公司 2 机加制作部 1 项 目 组 1 质 量 部 1 资 料 室 1 合 计 6 签 名 日 期 会 签 栏 GSI 广州广船大型机械设备有限公司 产品工号 09561002 (~5)-2 文件号 DGJ(001-4)-GY-02 Φ 8 7 8 0 盾 构 机 第 1 页 共 30 页 设 绘 盾体制作工艺 简易图号： 校 对 审 核 标 检 审 定 比 例： 材 料： 重 量： 修改版本： 缮 描 第 2 页 共 30 页 一、盾体结构概况 盾体由前盾体和后盾体构成，前盾体分为A 环、B 环，后盾体分为C、D、E、F、G、H 环。其结构特点分别如下； 1、 前盾体A 环外径尺寸为Φ 8780184 m m ，轴向高度为3030m m ，圆周方向分成四个片体分段（90°+90°+90°+90°）螺栓连接，片体结构重量分别约为26.4 吨、23 吨、24.7 吨、24.7 吨。结构参照三菱(MHI)提供的施工图纸 SHC1030。 2、 前盾体B 环外径尺寸为Φ 8780184 m m ，轴向高度为3210m m ，圆周方向分四个片体分段（100°+80°+100°+80°）螺栓连接，片体结构重量分别约为18.8 吨、14 吨、18 吨、14 吨。结构参照三菱(MHI)提供的施工图纸 SHC1040。 3、 后盾体C 环外径尺寸为Φ 8650 7 m m ，轴向高度为700m m ；D 环外径尺寸为Φ 8770184 m m ，轴向高度为815m m 。C、D 环焊接成一体，轴向总高度为1515m m ，圆周方向分四个片体分段（90°+90°+90°+90°）螺栓连接，片体结构重量分别约为13.5 吨、13.3 吨、13.9 吨、13.3 吨。结构参照三菱(MHI)提供的施工图纸 SHC1050。 4、后盾体E 环外径尺寸为8770184 m m ，轴向高度为2160m m ；F 环外径尺寸为Φ 8770184 m m ，轴向高度为1805m m ；G 环外径尺寸为Φ 8714m m ，轴向高度为208m m ，共3 圈，分别焊接于 F 环内壁；H 环外径尺寸为Φ 8714m m ，轴向高度为163m m ，焊接于 F 环内壁。E、F 环焊接成一体，轴向总高度为3965m m ，圆周方向分三段（120°+120°+120°），纵缝为工地焊接，片体结构重量分别约为18.8 吨、14 吨、18 吨、14 吨。结构参照三菱(MHI)提供的施工图纸 SHC1050。 二、材料 1、盾体所用钢材主要为Q235B。材料进厂后，检查截面是否良好，外观有无裂缝、夹层、局部严重锈蚀等缺陷，材...
