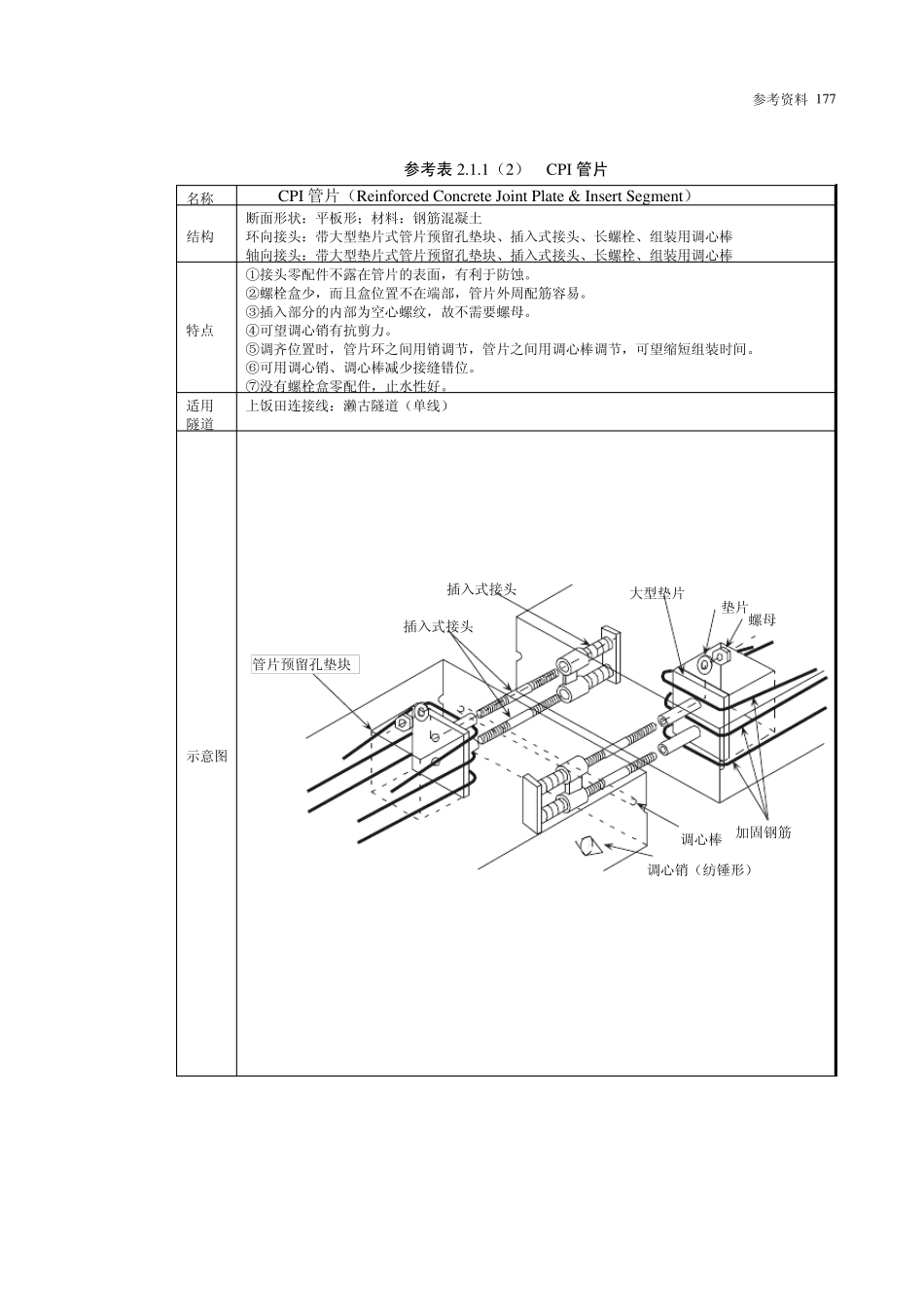

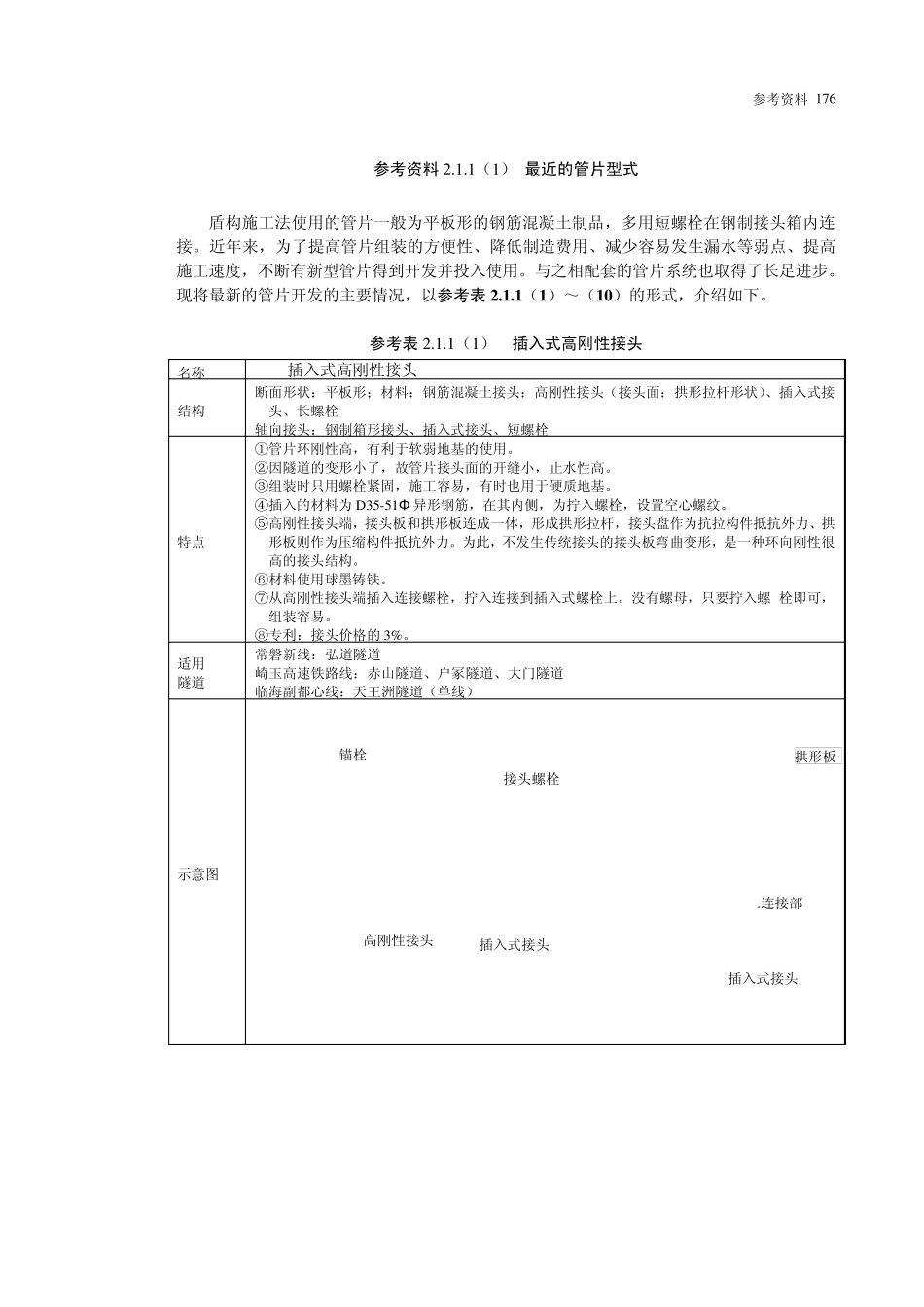

参考资料 176 参考资料2.1.1（1） 最近的管片型式 盾构施工法使用的管片一般为平板形的钢筋混凝土制品，多用短螺栓在钢制接头箱内连接。近年来，为了提高管片组装的方便性、降低制造费用、减少容易发生漏水等弱点、提高施工速度，不断有新型管片得到开发并投入使用。与之相配套的管片系统也取得了长足进步。现将最新的管片开发的主要情况，以参考表2 .1 .1 （1 ）～（1 0 ）的形式，介绍如下。 参考表2.1.1（1） 插入式高刚性接头 名称 插入式高刚性接头 结构 断面形状：平板形；材料：钢筋混凝土接头：高刚性接头（接头面：拱形拉杆形状）、插入式接头、长螺栓 轴向接头：钢制箱形接头、插入式接头、短螺栓 特点 ①管片环刚性高，有利于软弱地基的使用。 ②因隧道的变形小了，故管片接头面的开缝小，止水性高。 ③组装时只用螺栓紧固，施工容易，有时也用于硬质地基。 ④插入的材料为D 35-51Φ 异形钢筋，在其内侧，为拧入螺栓，设置空心螺纹。 ⑤高刚性接头端，接头板和拱形板连成一体，形成拱形拉杆，接头盘作为抗拉构件抵抗外力、拱形板则作为压缩构件抵抗外力。为此，不发生传统接头的接头板弯曲变形，是一种环向刚性很高的接头结构。 ⑥材料使用球墨铸铁。 ⑦从高刚性接头端插入连接螺栓，拧入连接到插入式螺栓上。没有螺母，只要拧入螺 栓即可，组装容易。 ⑧专利：接头价格的3%。 适用 隧道 常磐新线：弘道隧道 崎玉高速铁路线：赤山隧道、户冢隧道、大门隧道 临海副都心线：天王洲隧道（单线） 示意图 插入式接头 接头螺栓 锚栓 高刚性接头 插入式接头 .连接部 拱形板 参考资料 177 参考表 2.1.1（2） CPI 管片 名称 CPI 管片（Reinforced Concrete Joint Plate & Insert Segment） 结构 断面形状：平板形；材料：钢筋混凝土 环向接头：带大型垫片式管片预留孔垫块、插入式接头、长螺栓、组装用调心棒 轴向接头：带大型垫片式管片预留孔垫块、插入式接头、长螺栓、组装用调心棒 特点 ①接头零配件不露在管片的表面，有利于防蚀。 ②螺栓盒少，而且盒位置不在端部，管片外周配筋容易。 ③插入部分的内部为空心螺纹，故不需要螺母。 ④可望调心销有抗剪力。 ⑤调齐位置时，管片环之间用销调节，管片之间用调心棒调节，可望缩短组装时间。 ⑥可用调心销、调心棒减少接缝错位。 ⑦没有螺栓盒零配件，止水性好。 适用 隧道 上饭田连接线：濑古隧道（单线） 示意图 ...
