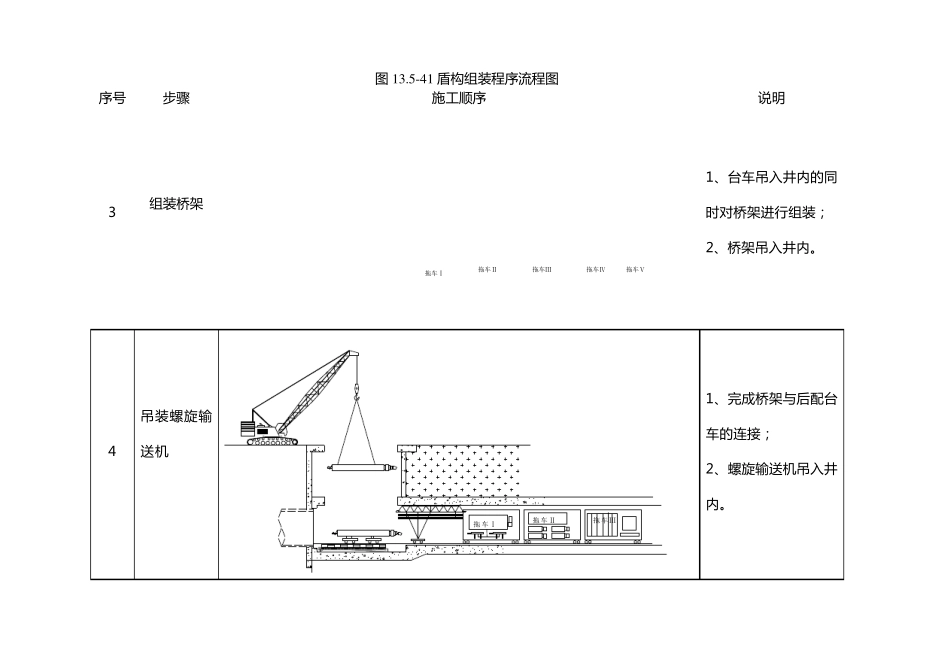

图 1 3 .5 -4 1 盾 构 组 装 程 序 流 程 图 序 号 步 骤 施 工 顺 序 说 明 1 组 装 始 发台 、托架 盾构支撑架吊装盾构支撑架始发台 1、盾 构 运输到施 工 场地； 2、组 装 盾 尾、焊接盾尾及盾 尾密封刷； 3、组 装 台 车，临时托架吊入井内； 2 组 装 后配台车 拖车Ⅰ拖车Ⅲ拖车Ⅱ拖车Ⅳ拖车Ⅴ 1、依次吊入第五、四、三、二、一节台 车； 2、各个环节吊入井内台 车的后移配合进行。 图 1 3 .5 -4 1 盾 构 组 装 程 序 流 程 图 序 号 步 骤 施 工 顺 序 说 明 3 组 装 桥 架 拖车Ⅴ拖车Ⅳ拖车Ⅱ拖车Ⅲ拖车Ⅰ 1、台车吊入井内的同时对桥 架 进行组 装 ； 2、桥 架 吊入井内。 4 吊装 螺旋输送机 拖车Ⅱ拖车Ⅰ拖车Ⅲ 1、完成桥 架 与后配台车的连接； 2、螺旋输送机吊入井内。 图 1 3 .5 -4 1 盾 构 组 装 程 序 流 程 图 序 号 步 骤 施 工 顺 序 说 明 5 吊 装 中 盾 拖车Ⅰ拖车Ⅱ拖车Ⅲ中体 1、螺旋输送机后移； 2、中 盾 吊 入井内。 6 组 装 前盾 与中 盾 中体前体拖车Ⅰ拖车Ⅱ拖车Ⅲ 1、中 盾 后移； 2、前盾 吊 入井内。 图 1 3 .5 -4 1 盾 构 组 装 程 序 流 程 图 序 号 步 骤 施 工 顺 序 说 明 7 组 装 刀 盘 中体前体拖车Ⅰ拖车Ⅱ拖车Ⅲ 1、前盾 与中盾 的连接及后移； 2、刀 盘 吊入井内； 8 组 装 管片拼装 机、盾 尾 前体中体盾尾 拖车Ⅰ拖车Ⅱ拖车Ⅲ 1、主机连接及前移； 2、管片拼装 机及盾 尾的吊入井内及拼装 。 图 1 3 .5 -4 1 盾 构 组 装 程 序 流 程 图 序 号 步 骤 施 工 顺 序 说 明 9 组 装 螺 旋 输送 机 拖车Ⅰ拖车Ⅱ拖车Ⅲ 1、螺 旋 输 送 机 前移； 2、螺 旋 输 送 机 吊起及组 装 。 10 设备连接、安装 反力架 吊装反力架拖车Ⅰ拖车Ⅱ拖车Ⅲ 1、盾 构 机 设备的连接； 2、反力架吊入井内； 3、安装 反力架。 图 1 3 .5 -4 1 盾 构 组 装 程 序 流 程 图 序 号 步 骤 施 工 顺 序 说 明 11 完 成 组 装 、准备始发 拖车Ⅰ拖车Ⅱ拖车Ⅲ 1、完 成 组 装 2、盾 构 机调试，准备始发。
