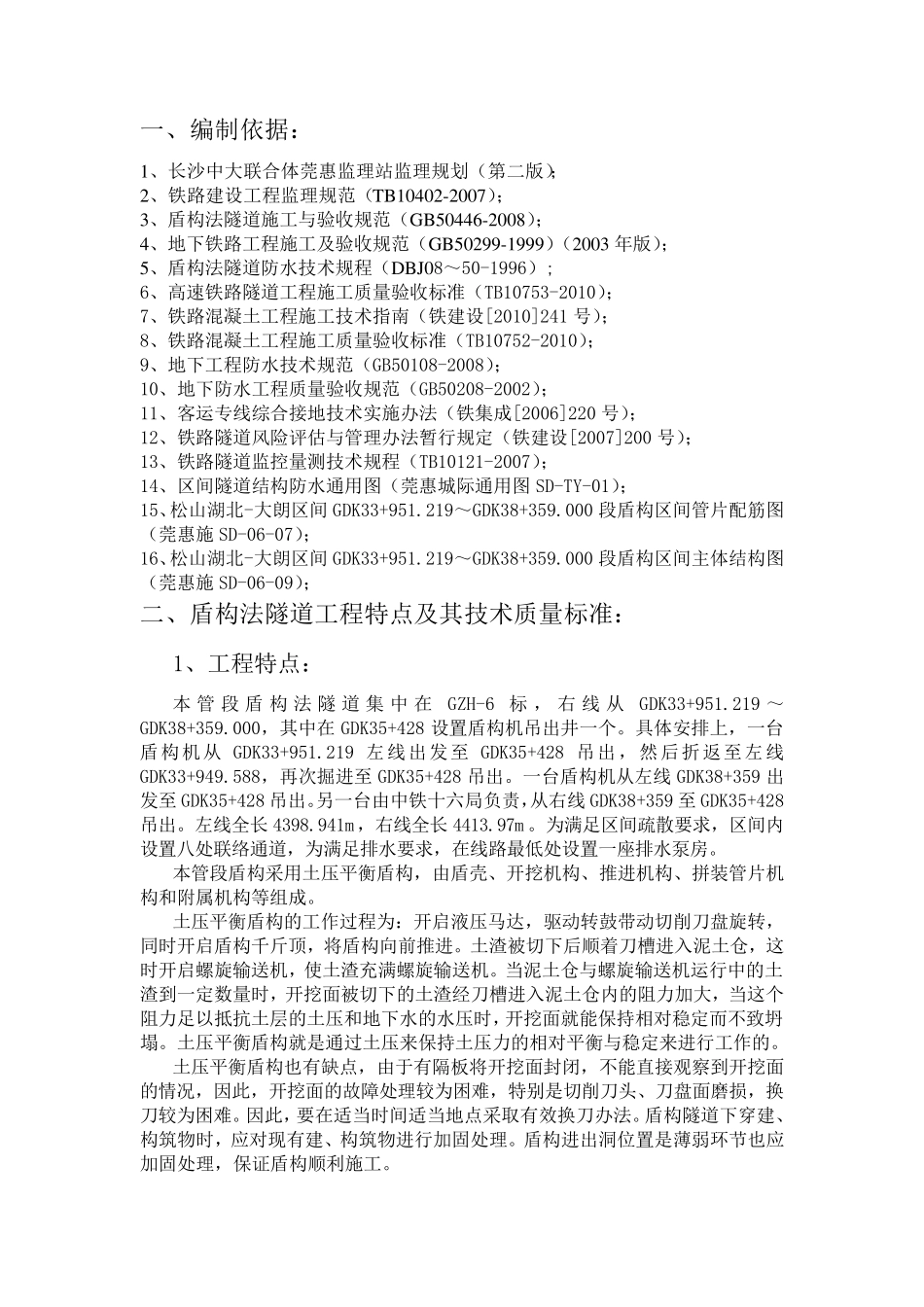

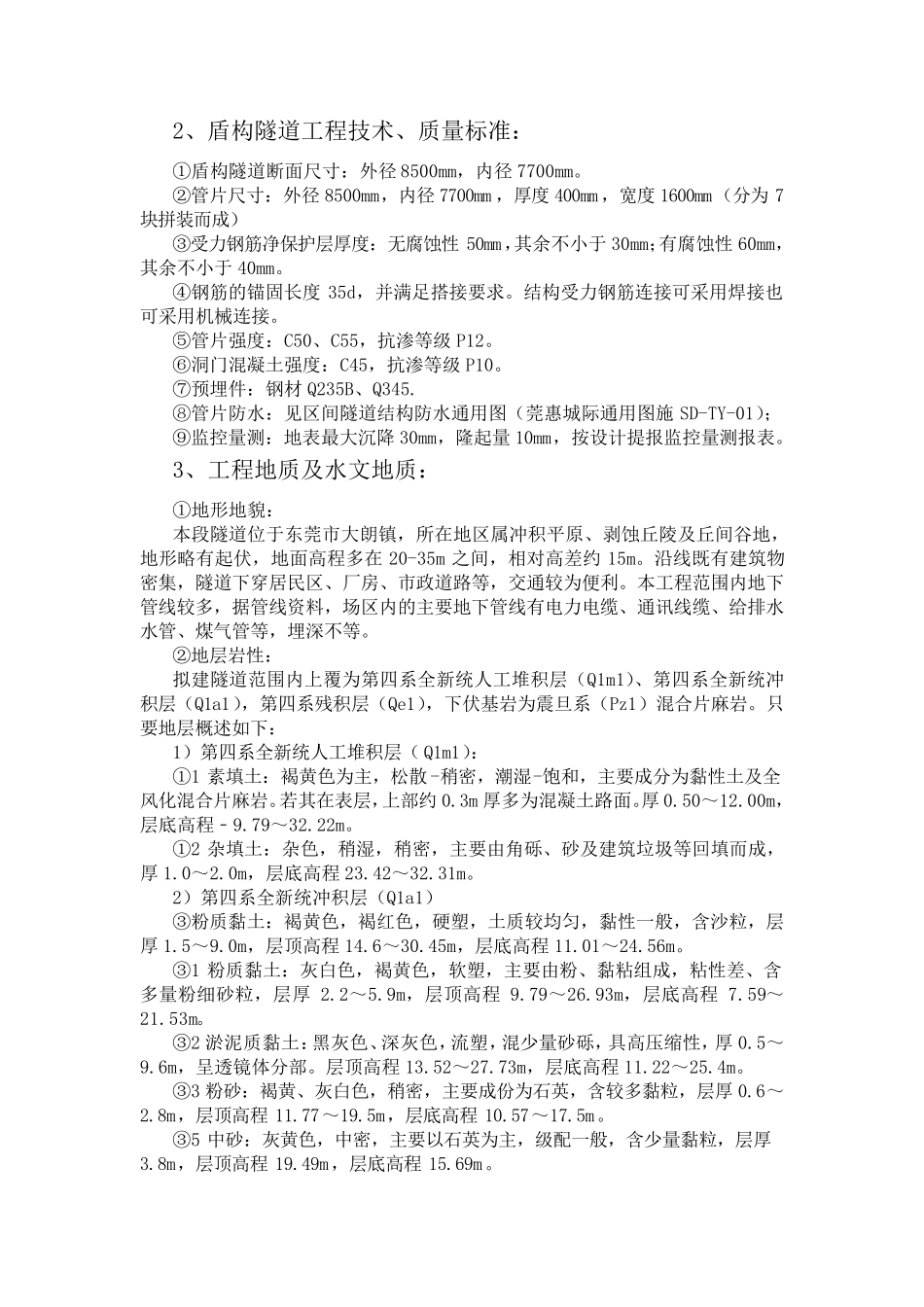

一、编制依据: 1、长沙中大联合体莞惠监理站监理规划(第二版); 2、铁路建设工程监理规范(T B10402-2007); 3、盾构法隧道施工与验收规范(GB50446-2008); 4、地下铁路工程施工及验收规范(GB50299-1999)(2003 年版); 5、盾构法隧道防水技术规程(DBJ08~50-1996); 6、高速铁路隧道工程施工质量验收标准(TB10753-2010); 7、铁路混凝土工程施工技术指南(铁建设[2010]241 号); 8、铁路混凝土工程施工质量验收标准(TB10752-2010); 9、地下工程防水技术规范(GB50108-2008); 10、地下防水工程质量验收规范(GB50208-2002); 11、客运专线综合接地技术实施办法(铁集成[2006]220 号); 12、铁路隧道风险评估与管理办法暂行规定(铁建设[2007]200 号); 13、铁路隧道监控量测技术规程(TB10121-2007); 14、区间隧道结构防水通用图(莞惠城际通用图 SD-TY-01); 15、松山湖北-大朗区间 GDK33+951.219~GDK38+359.000 段盾构区间管片配筋图(莞惠施 SD-06-07); 16、松山湖北-大朗区间 GDK33+951.219~GDK38+359.000 段盾构区间主体结构图(莞惠施 SD-06-09); 二、盾构法隧道工程特点及其技术质量标准: 1、工程特点: 本 管 段 盾 构 法 隧 道 集 中 在GZH-6 标 , 右 线 从 GDK33+951.219 ~GDK38+359.000,其中在 GDK35+428 设置盾构机吊出井一个。具体安排上,一台盾构机从 GDK33+951.219 左线出发至 GDK35+428 吊出,然后折返至左线GDK33+949.588,再次掘进至 GDK35+428 吊出。一台盾构机从左线 GDK38+359 出发至 GDK35+428 吊出。另一台由中铁十六局负责,从右线 GDK38+359 至 GDK35+428吊出。左线全长 4398.941m,右线全长 4413.97m 。为满足区间疏散要求,区间内设置八处联络通道,为满足排水要求,在线路最低处设置一座排水泵房。 本管段盾构采用土压平衡 盾构,由盾壳 、开 挖 机构、推 进机构、拼 装 管片机构和 附 属 机构等 组 成。 土压平衡 盾构的 工作 过 程为:开 启 液 压马 达 ,驱 动 转 鼓 带 动 切 削 刀 盘 旋 转 ,同 时 开 启 盾构千 斤 顶 ,将 盾构向 前 推 进。土渣 被 切 下后顺 着 刀 槽 进入 泥 土仓 ,这时 开 启 螺 旋 输 送 机,使 土渣 充 满螺 旋 输 送 机。当 泥 土仓 与螺 旋 输 送 机运行中的 土渣 到 一定数 量时 ,开 ...
