真正的多层饼图:圆环图与饼图的组合

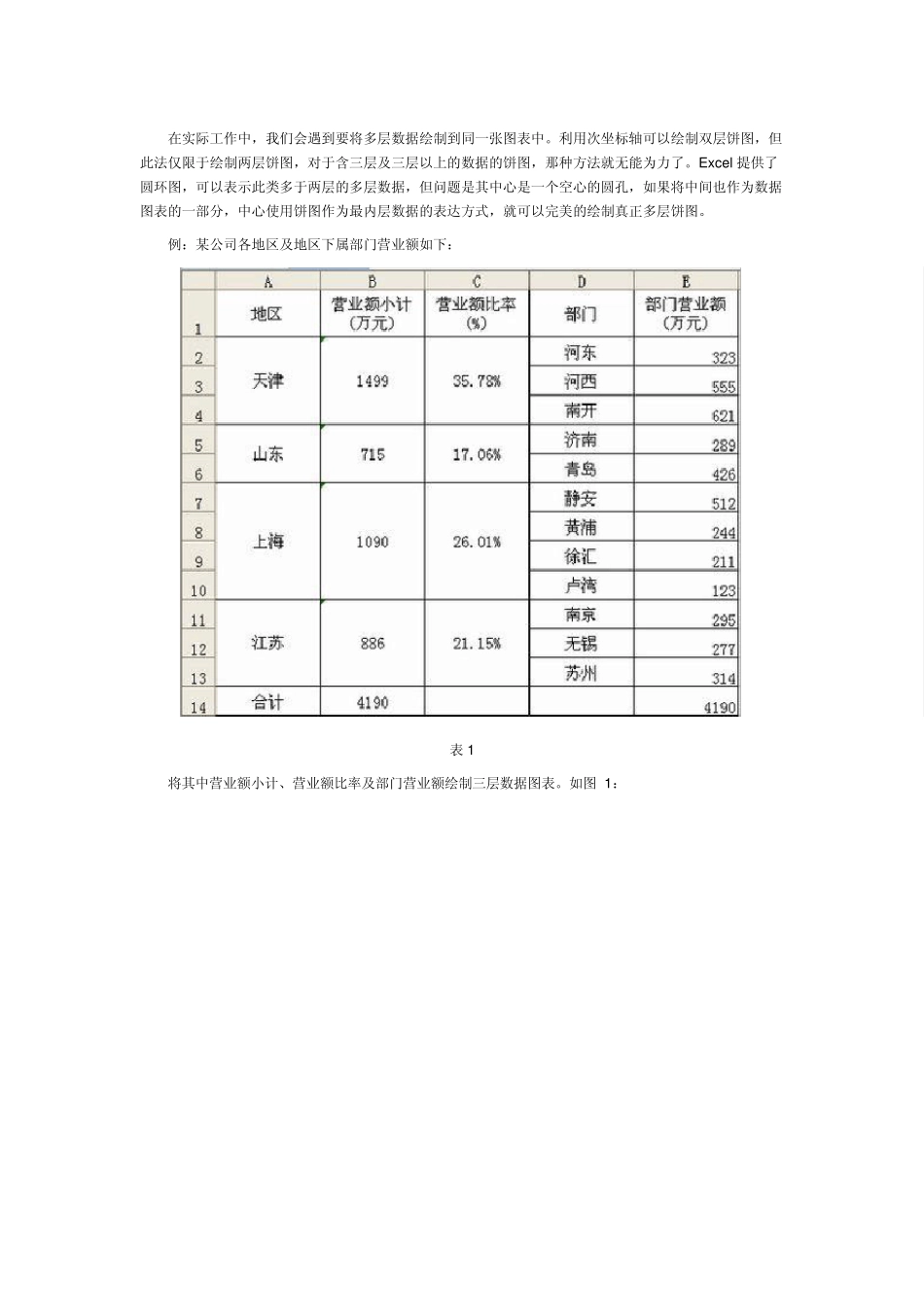

真正的多层饼图:圆环图与饼图的组合_第1页
1/15

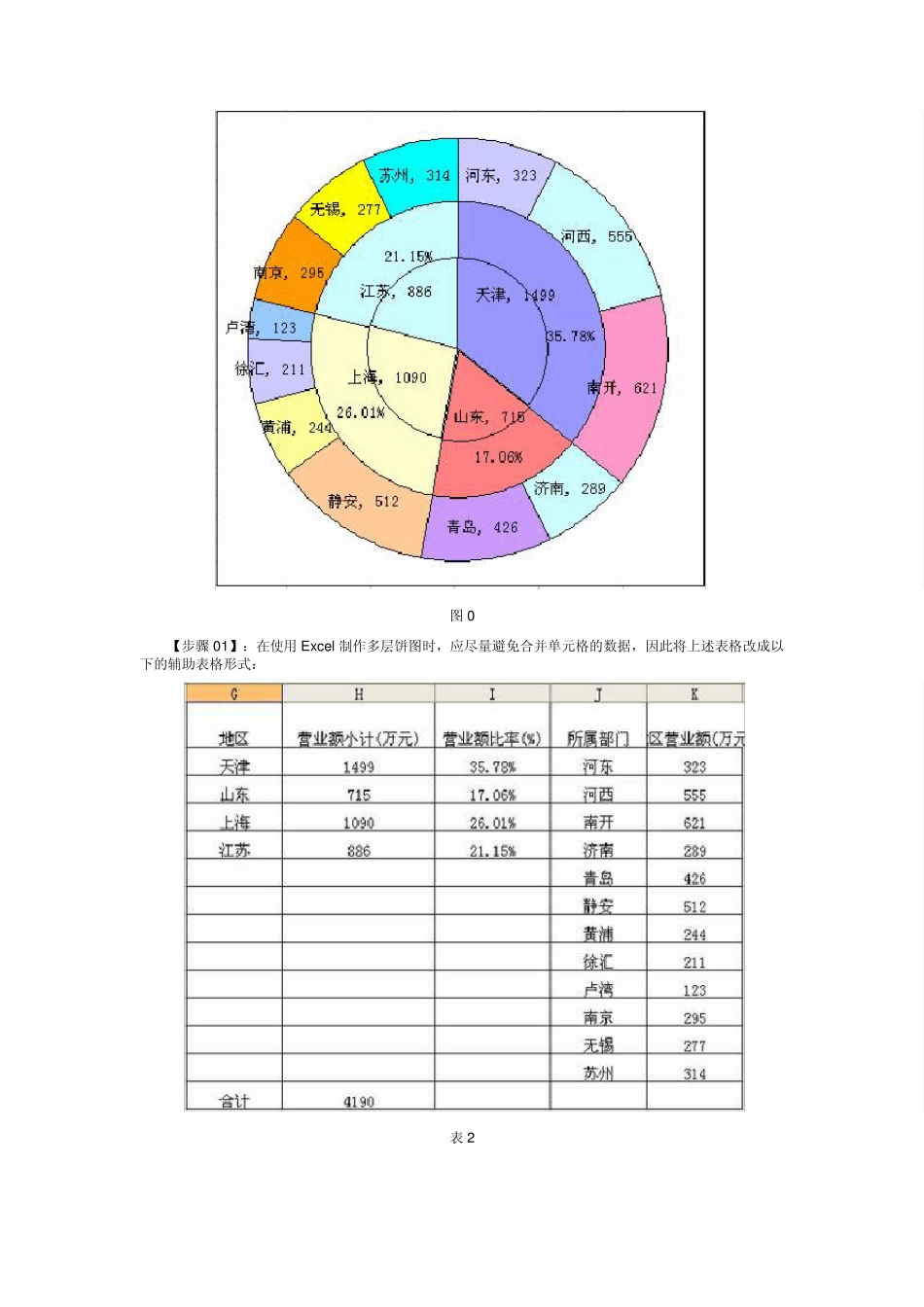

真正的多层饼图:圆环图与饼图的组合_第2页
2/15

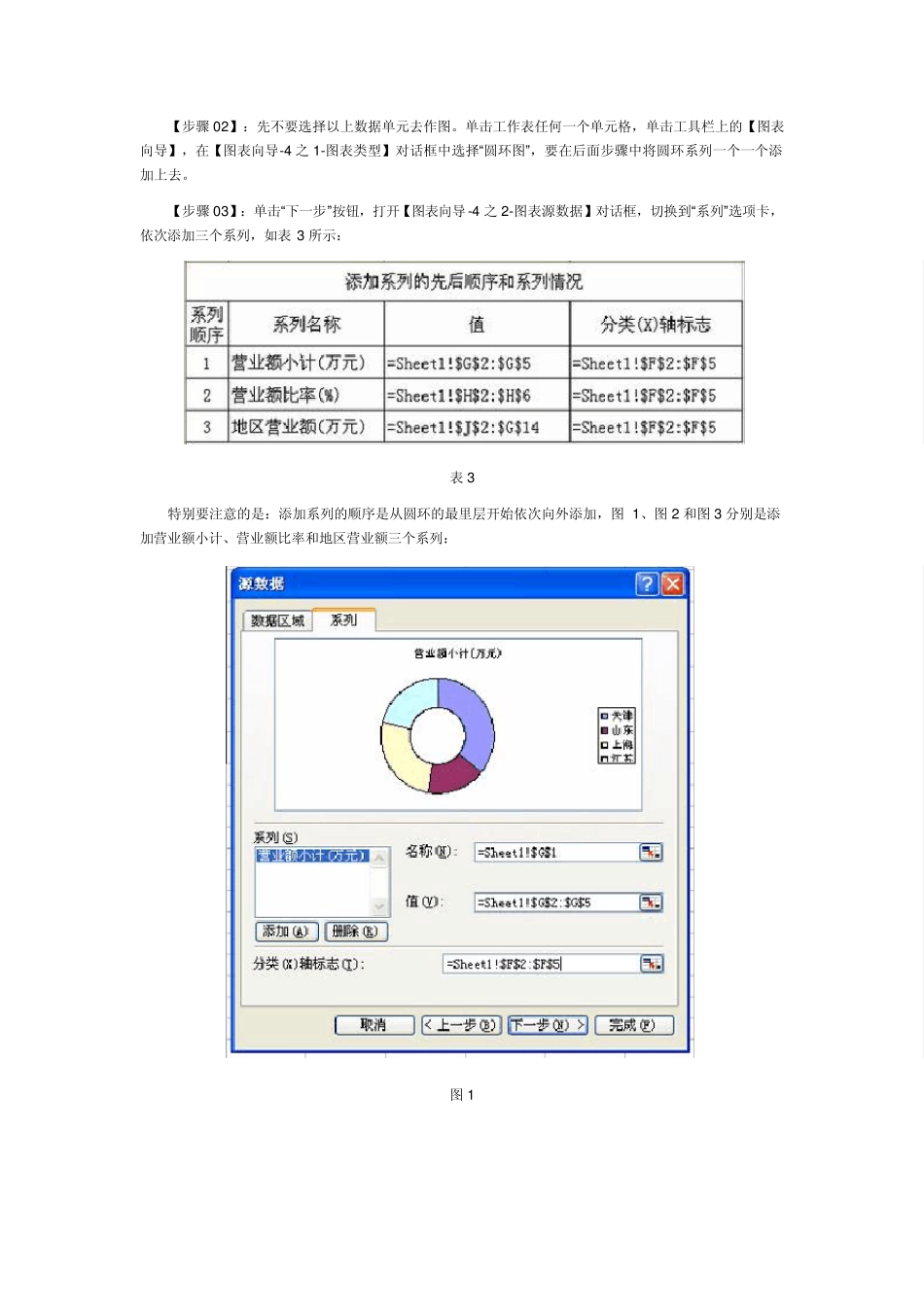

真正的多层饼图:圆环图与饼图的组合_第3页
3/15
在实际工作中,我们会遇到要将多层数据绘制到同一张图表中。利用次坐标轴可以绘制双层饼图,但此法仅限于绘制两层饼图,对于含三层及三层以上的数据的饼图,那种方法就无能为力了。Ex cel 提供了圆环图,可以表示此类多于两层的多层数据,但问题是其中心是一个空心的圆孔,如果将中间也作为数据图表的一部分,中心使用饼图作为最内层数据的表达方式,就可以完美的绘制真正多层饼图。 例:某公司各地区及地区下属部门营业额如下: 表1 将其中营业额小计、营业额比率及部门营业额绘制三层数据图表。如图1: 图0 【步骤 01】:在使用 Ex cel 制作多层饼图时,应尽量避免合并单元格的数据,因此将上述表格改成以下的辅助表格形式: 表 2 【步骤0 2 】:先不要选择以上数据单元去作图。单击工作表任何一个单元格,单击工具栏上的【图表向导】,在【图表向导-4 之1 -图表类型】对话框中选择“圆环图”,要在后面步骤中将圆环系列一个一个添加上去。 【步骤0 3 】:单击“下一步”按钮,打开【图表向导-4 之2 -图表源数据】对话框,切换到“系列”选项卡,依次添加三个系列,如表3 所示: 表3 特别要注意的是:添加系列的顺序是从圆环的最里层开始依次向外添加,图1 、图2 和图3 分别是添加营业额小计、营业额比率和地区营业额三个系列: 图1 图 2 图3 【步骤 0 4 】:按“下一步”按钮,进入【图表向导-4 之 3 -图表选项】对话框,在“图例”选项卡中取消“显示图例”复选框,在“数据标志”选项卡中选择“类别名称”和“值”单击“完成”按钮后,对得到图表的大小和数据格式进行调整后,如图4 : 图4 【步骤 0 5 】:选择内层“营业额小计”系列,单击右键,选择“数据系列格式”,如图5 图5 【步骤0 6 】:打开【数据系列格式】对话框中,切换到“坐标轴”选项卡,单击次坐标轴单选按钮,如图6 。确定后所得图表如图7 : 图6 图7 【步骤 0 7 】:选择 “营业额小计”系列,单击右键,选择“图表类型”,在“图表类型”对话框中,选择“饼图”,确定后所得图表如图8 所示: 图8 【步骤 0 8 】:选择 “营业额小计”系列中的某个饼块,向外不断拖动,如图9 ,最后情况如图1 0 : 图9 图1 0 【步骤 0 9 】:再将 “营业额小计”系列中分离的各个饼块,拖到圆环中心,可能与圆环会有一道空隙,如图1 1 : 图1 1 【步骤 1 0 】:单击现仍是圆环的系列,右键进入【数...
