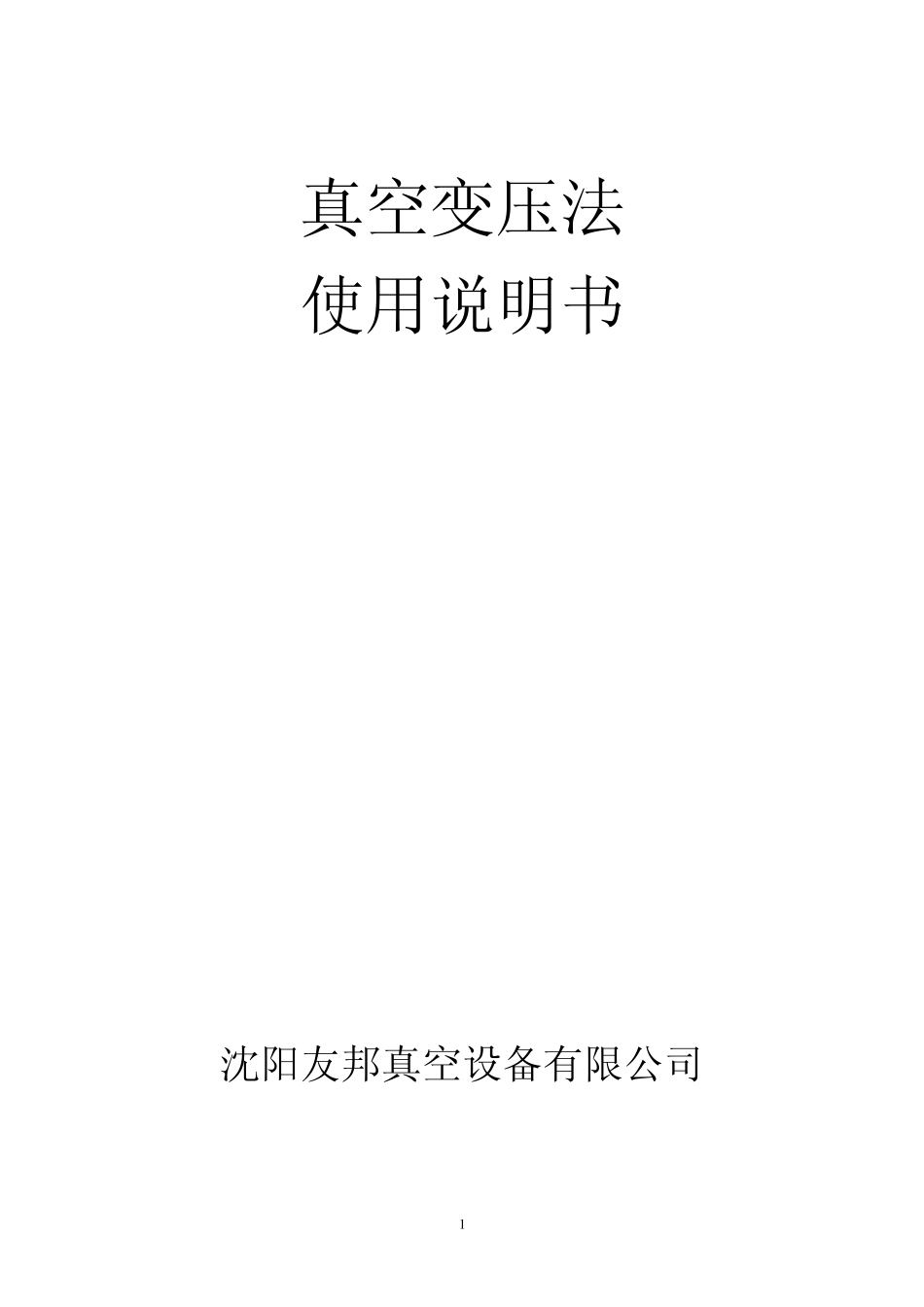

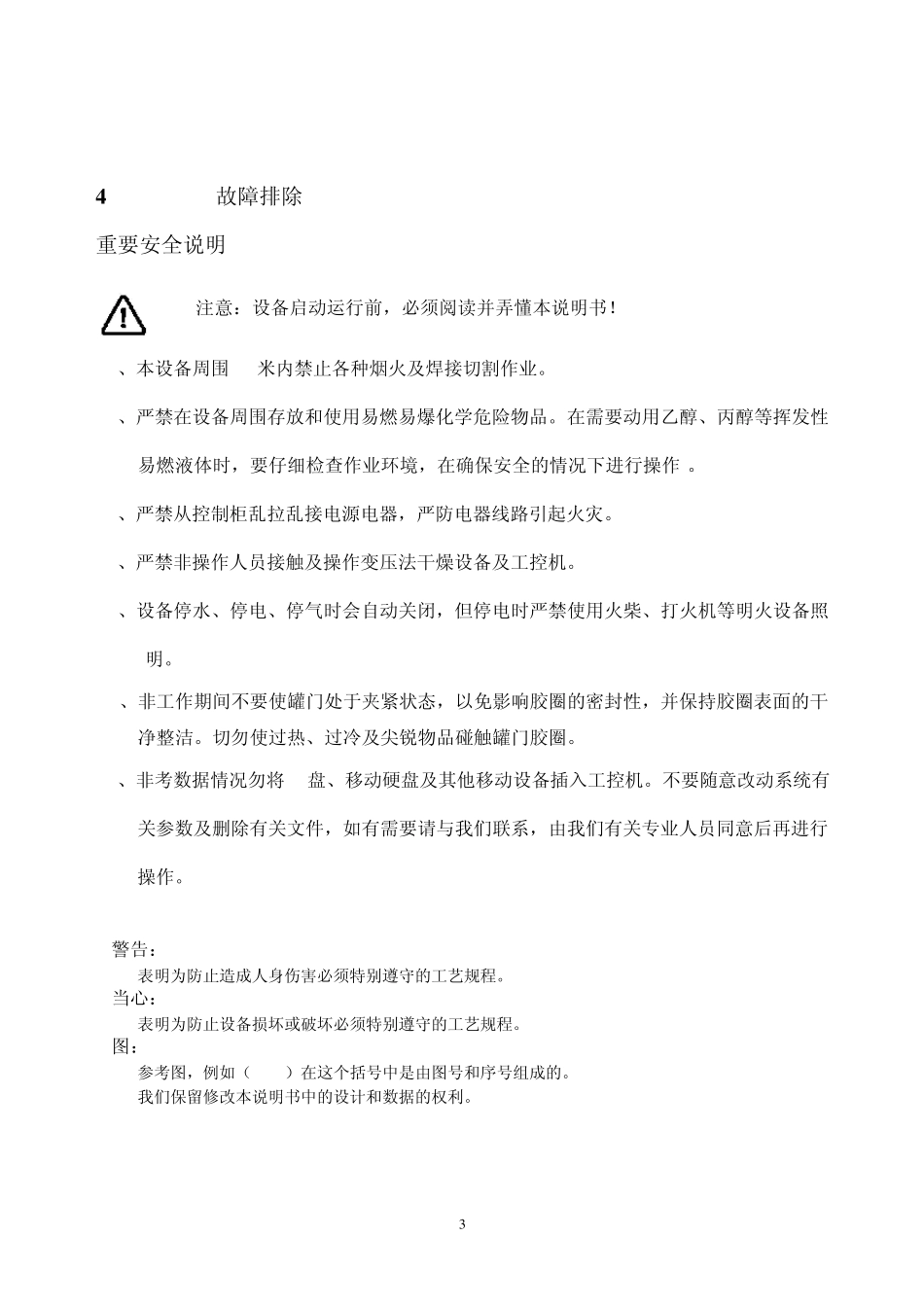

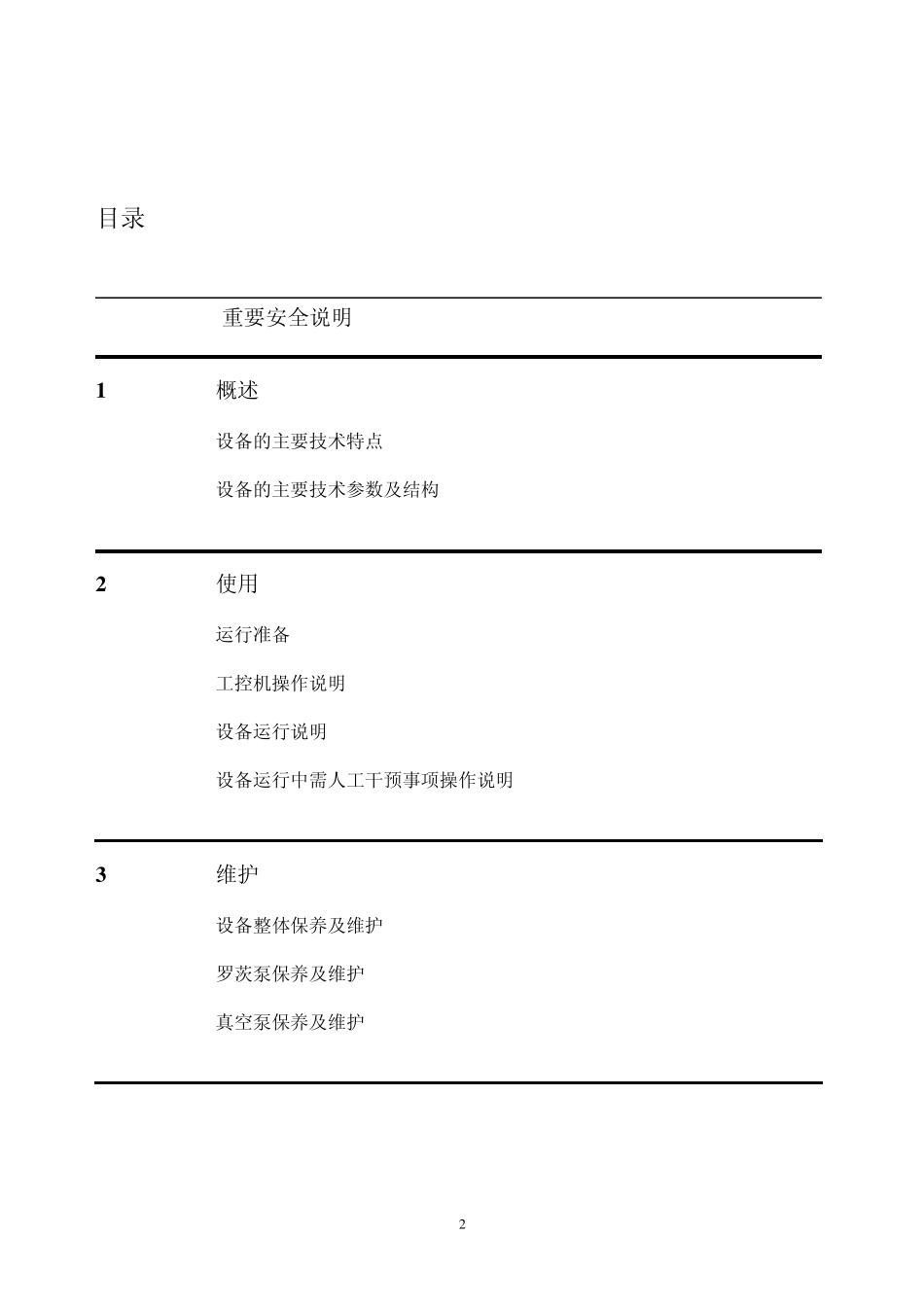

1 真空变压法 使用说明书 沈阳友邦真空设备有限公司 2 目录 重要安全说明 1 概述 1.1 设备的主要技术特点 1.2 设备的主要技术参数及结构 2 使用 2.1 运行准备 2.2 工控机操作说明 2.3 设备运行说明 2.4 设备运行中需人工干预事项操作说明 3 维护 3.1 设备整体保养及维护 3.2 罗茨泵保养及维护 3.3 真空泵保养及维护 3 4 故障排除 重要安全说明 注意：设备启动运行前，必须阅读并弄懂本说明书！ 1、本设备周围 10米内禁止各种烟火及焊接切割作业。 2、严禁在设备周围存放和使用易燃易爆化学危险物品。在需要动用乙醇、丙醇等挥发性易燃液体时，要仔细检查作业环境，在确保安全的情况下进行操作 。 3、严禁从控制柜乱拉乱接电源电器，严防电器线路引起火灾。 4、严禁非操作人员接触及操作变压法干燥设备及工控机。 5、设备停水、停电、停气时会自动关闭，但停电时严禁使用火柴、打火机等明火设备照明。 6、非工作期间不要使罐门处于夹紧状态，以免影响胶圈的密封性，并保持胶圈表面的干净整洁。切勿使过热、过冷及尖锐物品碰触罐门胶圈。 7、非考数据情况勿将 U盘、移动硬盘及其他移动设备插入工控机。不要随意改动系统有关参数及删除有关文件，如有需要请与我们联系，由我们有关专业人员同意后再进行操作。 警告： 表明为防止造成人身伤害必须特别遵守的工艺规程。 当心： 表明为防止设备损坏或破坏必须特别遵守的工艺规程。 图： 参考图，例如（2/10）在这个括号中是由图号和序号组成的。 我们保留修改本说明书中的设计和数据的权利。 4 1 概述 1.1 设备的主要技术特点 本设备为真空变压法干燥设备，主要适用于 110 KV，35 KV及 10KV电力变压器器身及线圈的真空干燥处理。与传统热风干燥设备相比，真空变压法干燥设备采用了罐内对流换热，传导换热和低压辐射三种换热方式，同时对线圈及器身进行加热，增加了变压加热及降压蒸发两个重要的工艺过程，由于吸收了国外煤油气相干燥设备的特点，结合变压器干燥过程中水分蒸发的物理过程，而设计了独具特色的真空系统，经过实践证明，该设备具有如下特点： 1） 采用两级冷凝器。在两级冷凝器中均有大量的冷凝水放出,有效地避免了干燥过程中水分对真空泵内的污染。 2） 在加热过程中，根据器身温度不同而多次采用限流变压方式将真空罐内压力降至一定的数值，从而为器身绝缘内水分的蒸发创造最适合的条件，加快了水分蒸发速度，使干燥工...
