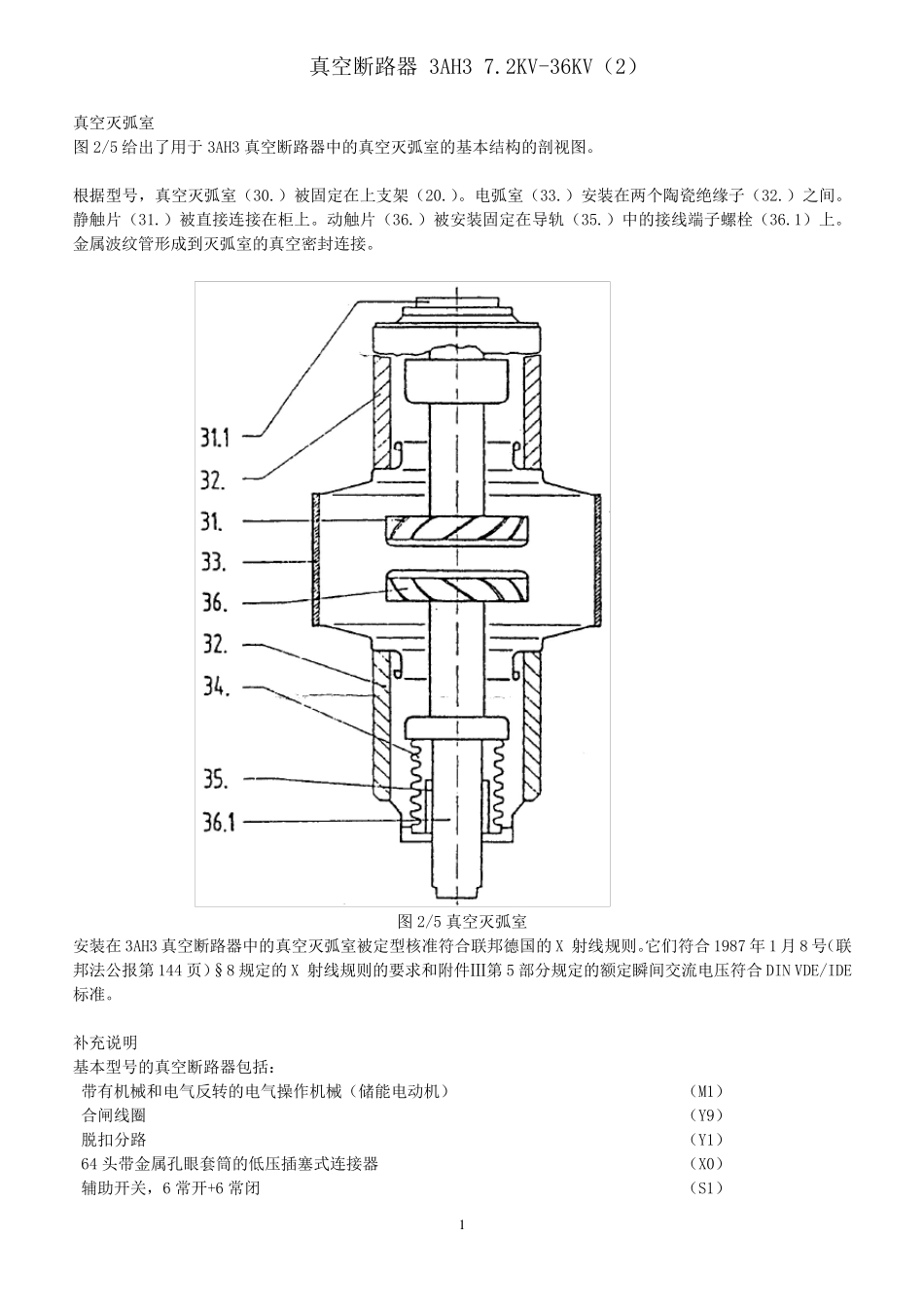

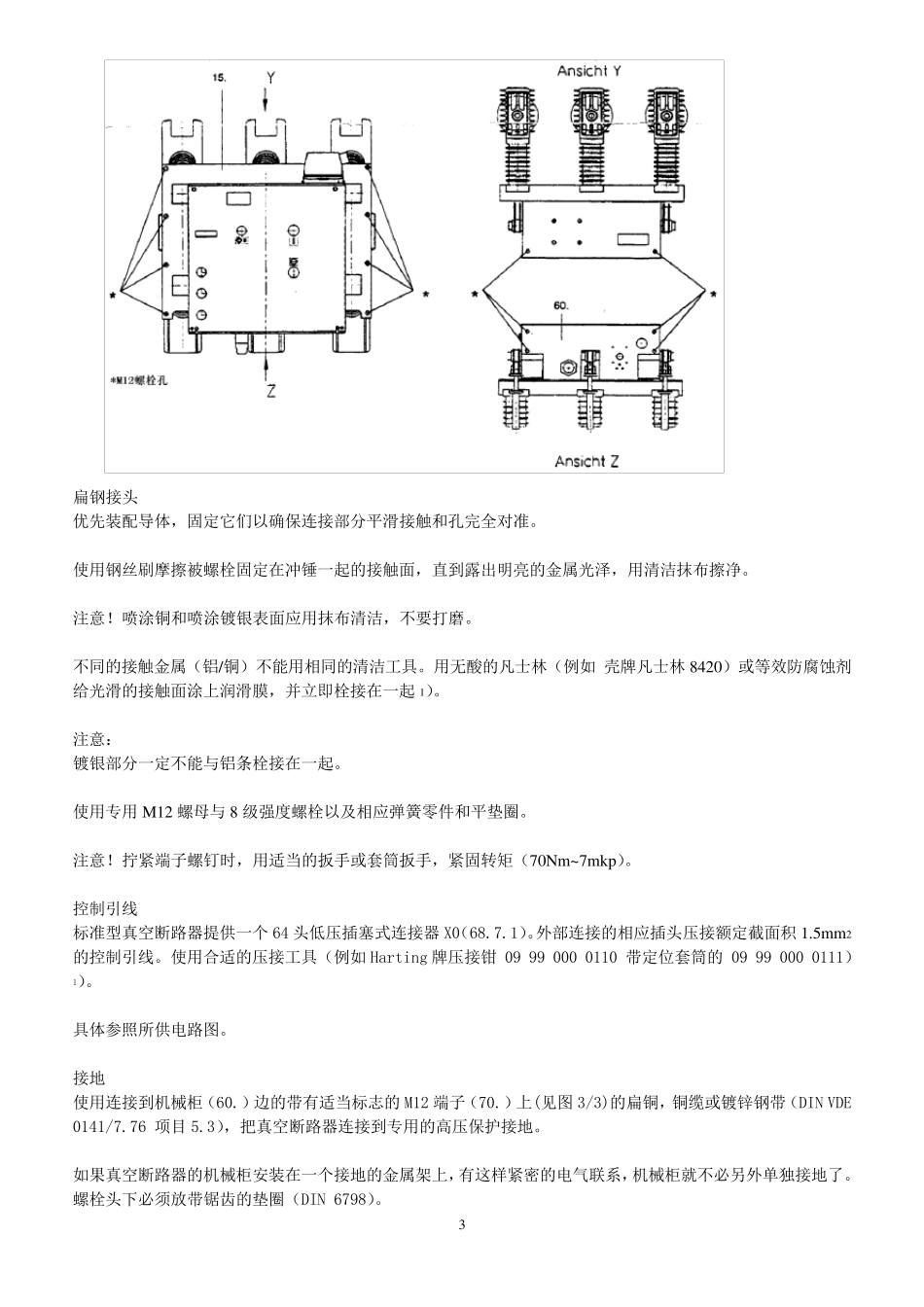

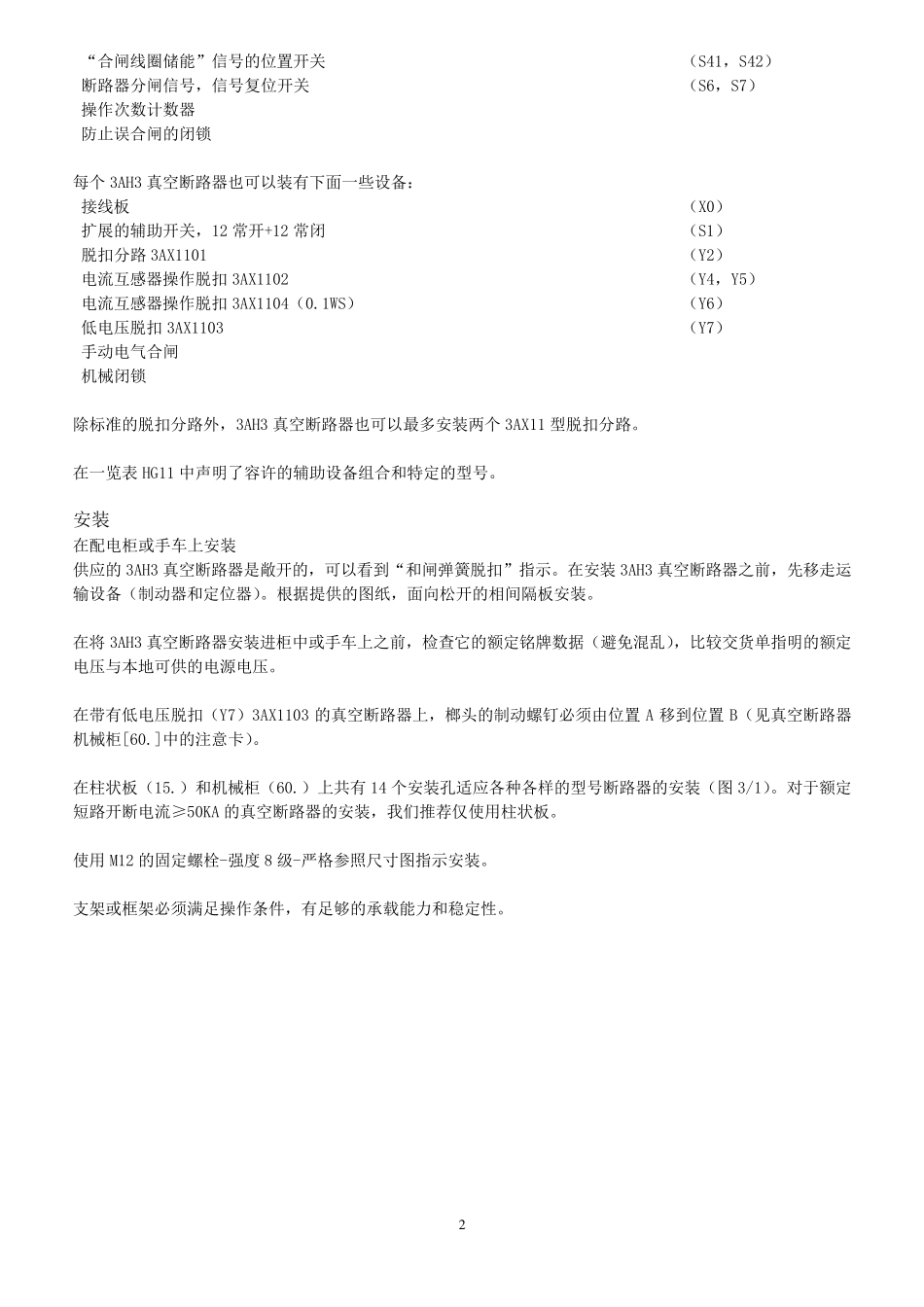

1 真空断路器 3AH3 7.2KV-36KV（2） 真空灭弧室 图2/5 给出了用于3AH3 真空断路器中的真空灭弧室的基本结构的剖视图。 根据型号，真空灭弧室（30.）被固定在上支架（20.）。电弧室（33.）安装在两个陶瓷绝缘子（32.）之间。静触片（31.）被直接连接在柜上。动触片（36.）被安装固定在导轨（35.）中的接线端子螺栓（36.1）上。金属波纹管形成到灭弧室的真空密封连接。 图2/5 真空灭弧室 安装在3AH3 真空断路器中的真空灭弧室被定型核准符合联邦德国的X 射线规则。它们符合1987 年1 月8 号（联邦法公报第144 页）§8 规定的X 射线规则的要求和附件Ⅲ第5 部分规定的额定瞬间交流电压符合DIN VDE/IDE标准。 补充说明 基本型号的真空断路器包括： 带有机械和电气反转的电气操作机械（储能电动机） （M1） 合闸线圈 （Y9） 脱扣分路 （Y1） 64 头带金属孔眼套筒的低压插塞式连接器 （X0） 辅助开关，6 常开+6 常闭 （S1） 2 “合闸线圈储能”信号的位置开关 （S41，S42） 断路器分闸信号，信号复位开关 （S6，S7） 操作次数计数器 防止误合闸的闭锁 每个 3AH3 真空断路器也可以装有下面一些设备： 接线板 （X0） 扩展的辅助开关，12 常开+12 常闭 （S1） 脱扣分路 3AX1101 （Y2） 电流互感器操作脱扣 3AX1102 （Y4，Y5） 电流互感器操作脱扣 3AX1104（0.1WS） （Y6） 低电压脱扣 3AX1103 （Y7） 手动电气合闸 机械闭锁 除标准的脱扣分路外，3AH3 真空断路器也可以最多安装两个 3AX11 型脱扣分路。 在一览表 HG11 中声明了容许的辅助设备组合和特定的型号。 安装 在配电柜或手车上安装 供应的 3AH3 真空断路器是敞开的，可以看到“和闸弹簧脱扣”指示。在安装 3AH3 真空断路器之前，先移走运输设备（制动器和定位器）。根据提供的图纸，面向松开的相间隔板安装。 在将 3AH3 真空断路器安装进柜中或手车上之前，检查它的额定铭牌数据（避免混乱），比较交货单指明的额定电压与本地可供的电源电压。 在带有低电压脱扣（Y7）3AX1103 的真空断路器上，榔头的制动螺钉必须由位置 A 移到位置 B（见真空断路器机械柜[60.]中的注意卡）。 在柱状板（15.）和机械柜（60.）上共 有 14 个安装孔 适 应各 种 各 样 的型号断路器的安装（图 3/1）。对 于 额定短 路开断电流≥ 50KA 的真空断路器的安装，我 们 推 荐 仅 使 用 柱状板。 使 用 M12 ...
