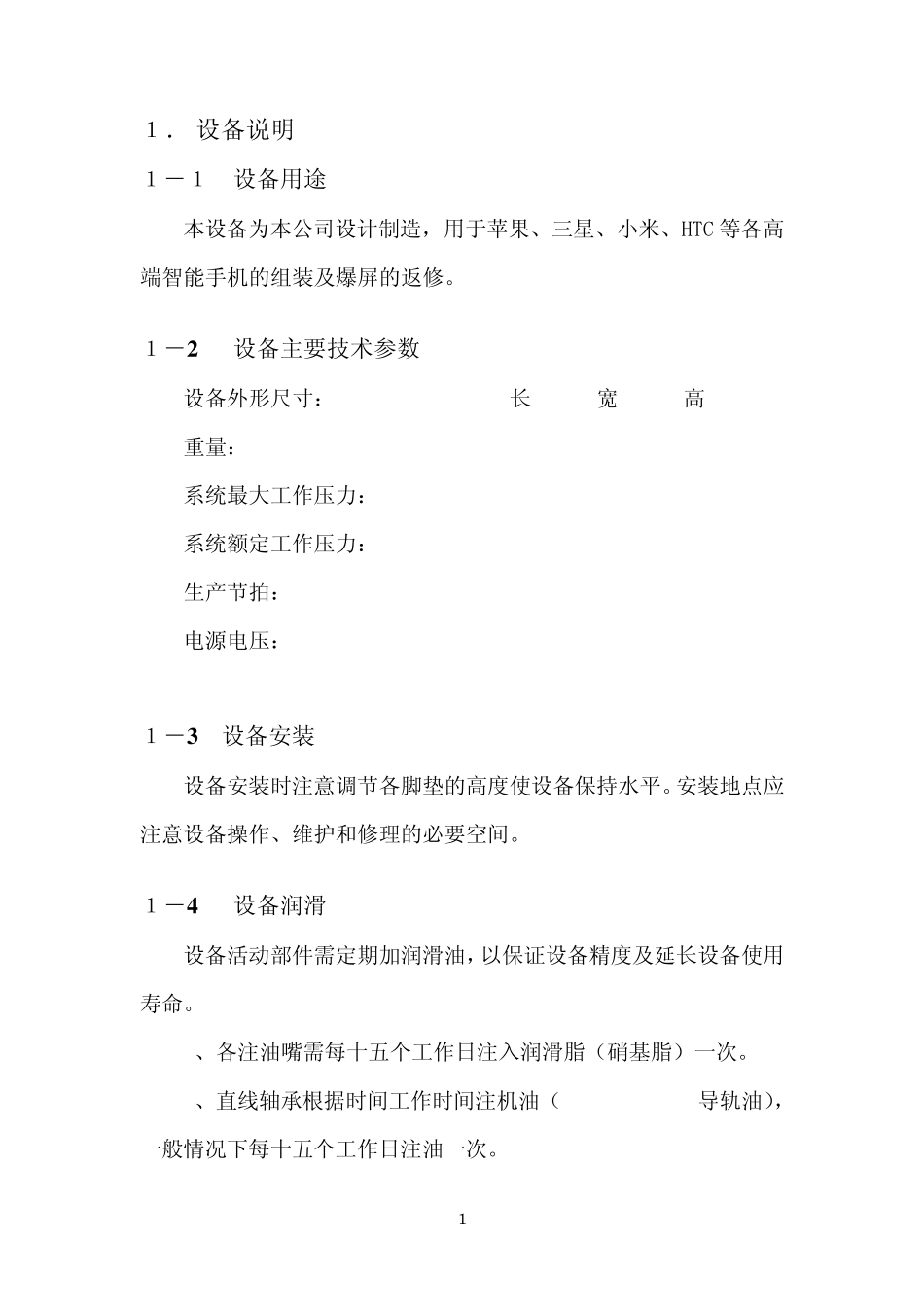

操作使用説明書 真空贴合机 型号：ZWX-SJ-203 编号：2013-03-16E 目 录 1．设备说明 Ｐ 1 1 －1 设备用途 1 －2 设备技术参数 1 －3 设备安装 1 —4 设备润滑 2．设备结构简介 Ｐ 2 3．操作方法说明 Ｐ 3 3 －1 运行准备 3 －2 手动操作 3 －3 自动操作 3 －4 指示说明 3 －5 安全操作说明 4．真空负压表使用说明 Ｐ 9 5．气动系统 Ｐ 9 6．电气系统 P 9 6 －1 主回路图 6 －2 PLC梯形图 1 １． 设备说明 １－１ 设备用途 本设备为本公司设计制造，用于苹果、三星、小米、HTC 等各高端智能手机的组装及爆屏的返修。 １－2 设备主要技术参数 设备外形尺寸： 长 530 宽 450 高 570 重量： 50 kg 系统最大工作压力： 0.8MPa 系统额定工作压力： 0.4-0.6MPa 生产节拍： 15~20 S 电源电压： AC 220 V １－3 设备安装 设备安装时注意调节各脚垫的高度使设备保持水平。安装地点应注意设备操作、维护和修理的必要空间。 １－4 设备润滑 设备活动部件需定期加润滑油，以保证设备精度及延长设备使用寿命。 1、各注油嘴需每十五个工作日注入润滑脂（硝基脂）一次。 2、直线轴承根据时间工作时间注机油（GB/T314-1994导轨油），一般情况下每十五个工作日注油一次。 2 2．设备结构简介 3 3．操作方法説明 3－１ 运 行 准 备 １）接上主电源。 ２）将主气管接到空压机上。 ３）检查电源，气源及真空泵各连接处正常。 ４）按下电源按钮。 注：1 、按下电源按钮后，电源指示灯亮，以做通电提醒。 2 、通电后，请确认照明灯管亮，操作面板及真空表显示正常。 3－２ 手 动 操 作 设备通电后，先要进行手动操作，检查机器各运动部件是否运行正常，有无异响。 1 ） 将手动/自动转换开关拨到手动。 2 ） 依次轻按操作面板上 气缸前进＞真空气缸下降＞开真空＞压模下降＞压模上升＞破真空＞真空气缸上升＞气缸后退 按键，确认机器运行正常。 3－３ 自 动 操 作 手动操作确认机器各部件运行正常后，将手动/自动转换开关拨到自动边，同时按压双手启动按钮，即可进行自动操作。 ！！ 注意：手动及自动操作机器运行过程中，严禁将手及身体任何部位伸入机器内部，以免造成危险！ 4 自 动 流 程 真空气缸在上位，前后气缸在前位。 ↓ 将液晶屏放入模具定位处（人工）， ↓ 将手机玻璃屏放入模具定位处（人工）， ↓ 双手同...
