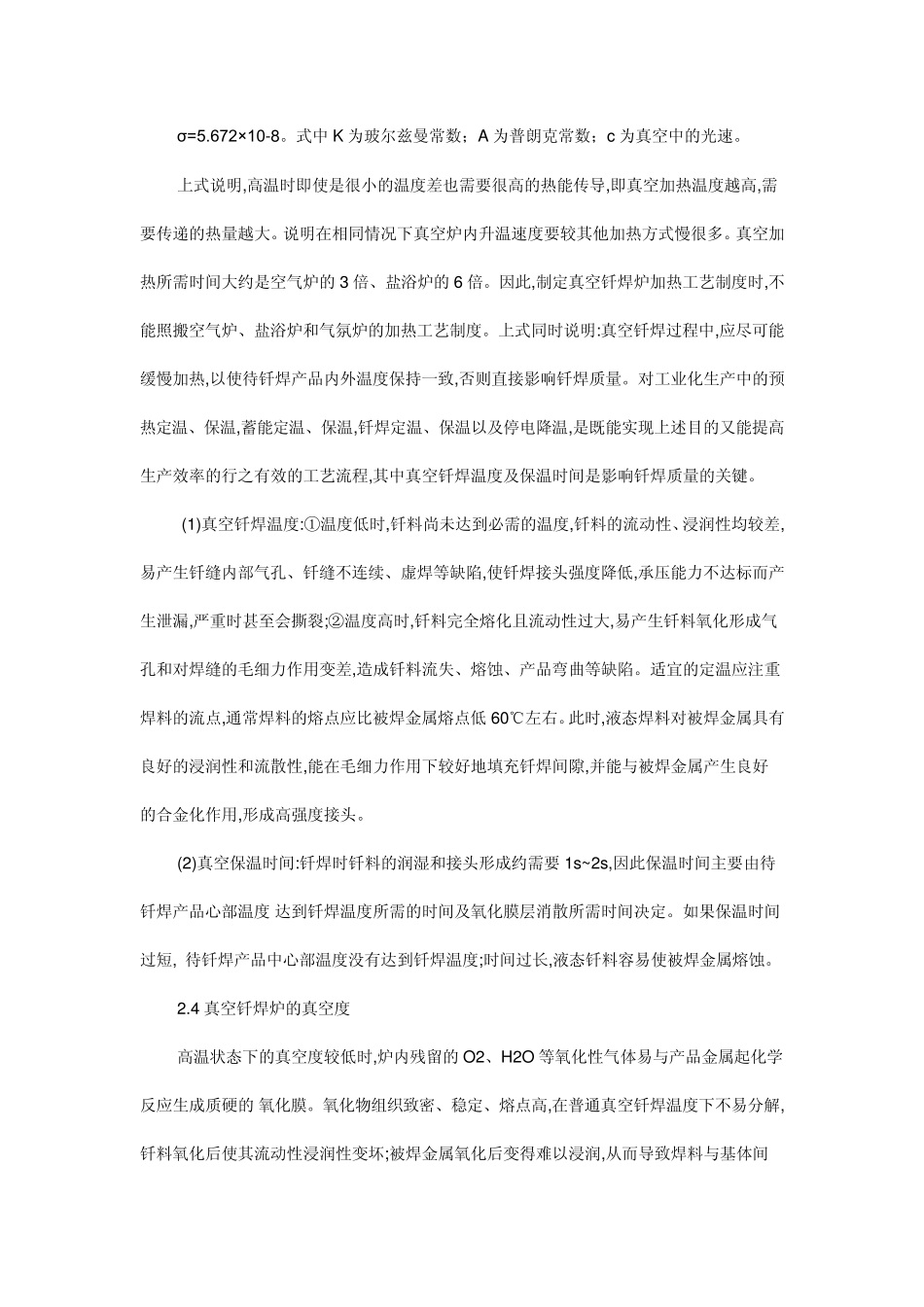

真空钎焊缺陷及其解决办法 收藏此信息 打印该信息 添加：用户发布 来源：未知 真空钎焊是在真空状态下,对结构件进行加热和保温,使钎料在适宜的温度和时间范围内熔化,在毛细力作用下与固态金属充分浸润、溶解、扩散、焊合,从而达到焊接目的的一种先进焊接方法。真空钎焊的突出优点是可连接不同的金属、实现复杂结构的同时焊接,焊接后的焊接头光洁致密、变形小且具有优良的力学性能和抗腐蚀性能。 1 钎料层厚度 当钎料层厚度过薄时,易造成焊接强度低、焊接不牢、承压不达标等焊接缺陷;过厚时,则会造成芯层合金厚度过薄、承压不达标、甚至出现熔蚀现象导致泄漏。因此,钎料层厚度及其均匀性是衡量其质量的重要指标,也是影响钎焊质量的重要因素之一。 2 其它质量要求 内在缺陷如芯层合金的气孔、夹渣、与钎料层的焊合不良等;外在缺陷除表面处理不洁净外,还有在加工过程中的磕碰伤、划伤,当其深度超过钎料层厚度时,会直接破坏金属的连续性,导致承压能力下降。 3 真空钎焊工艺制度 在真空钎焊炉中,工件主要靠热辐射进行加热。而辐射传热有其特有的规律,即斯蒂芬玻尔兹曼定律: 性质：1879 年 J．斯蒂芬经实验求出黑体总发射本领和温度之间关系的定律。1884年 L.玻尔兹曼又由热力学定律加以证实。定律表明：黑体的总发射本领 E0(T)和黑体热力学温度T 的4 次方成正比，即 E0(T)=σT4， 式中 σ 为斯蒂芬-玻尔兹曼常数。其数值由下式给出： σ=5.672×10-8。式中 K 为玻尔兹曼常数；A 为普朗克常数；c 为真空中的光速。 上式说明,高温时即使是很小的温度差也需要很高的热能传导,即真空加热温度越高,需要传递的热量越大。说明在相同情况下真空炉内升温速度要较其他加热方式慢很多。真空加热所需时间大约是空气炉的 3 倍、盐浴炉的 6 倍。因此,制定真空钎焊炉加热工艺制度时,不能照搬空气炉、盐浴炉和气氛炉的加热工艺制度。上式同时说明:真空钎焊过程中,应尽可能缓慢加热,以使待钎焊产品内外温度保持一致,否则直接影响钎焊质量。对工业化生产中的预热定温、保温,蓄能定温、保温,钎焊定温、保温以及停电降温,是既能实现上述目的又能提高生产效率的行之有效的工艺流程,其中真空钎焊温度及保温时间是影响钎焊质量的关键。 (1)真空钎焊温度:①温度低时,钎料尚未达到必需的温度,钎料的流动性、浸润性均较差,易产生钎缝内部气孔、钎缝不连续、虚焊等缺陷,使钎焊接头强度降低,承压能力不达标而产生泄漏,严重时甚至会撕裂;②温度高...
