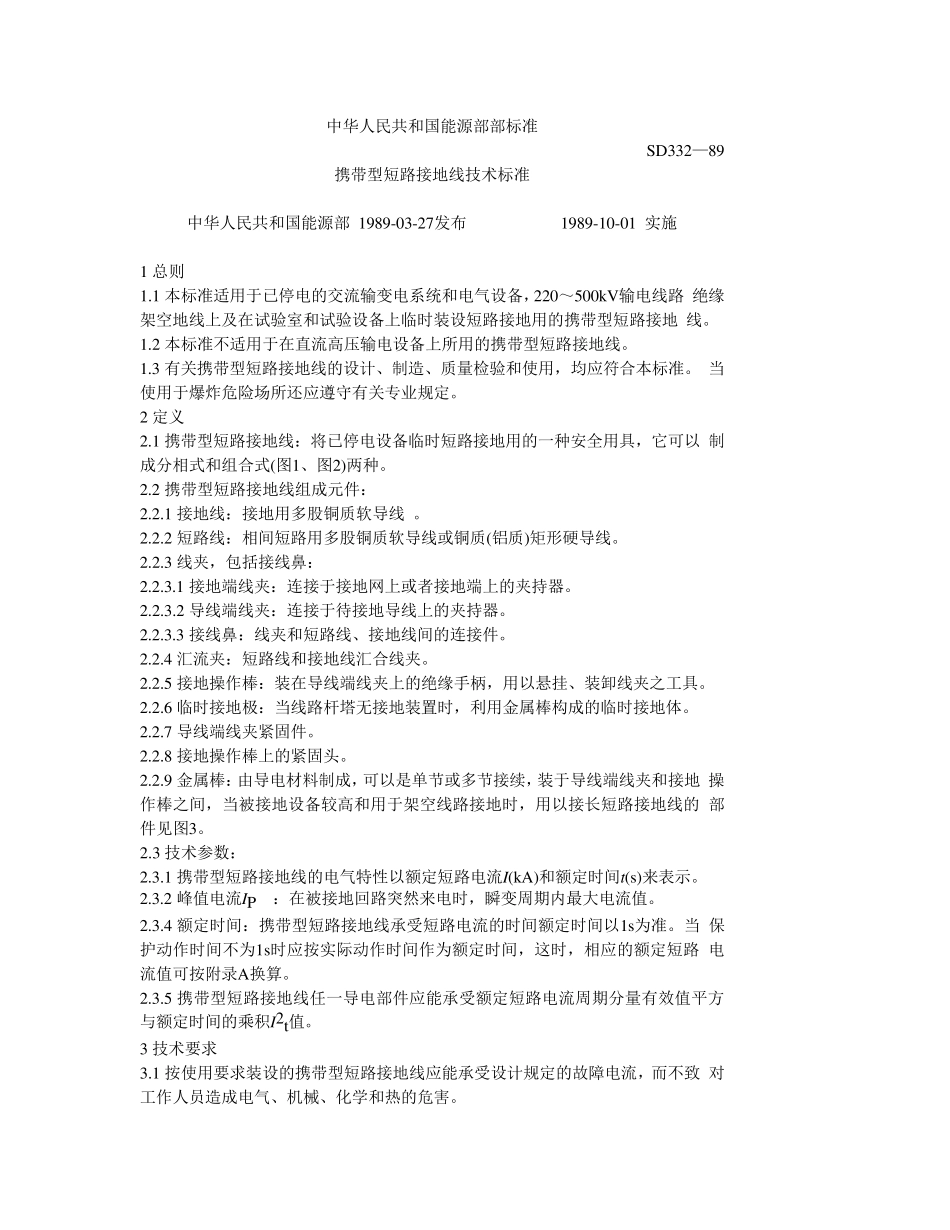

中华人民共和国能源部部标准 SD332—89 携带型短路接地线技术标准 中华人民共和国能源部 1989-03-27发布 1989-10-01 实施 1 总则 1.1 本标准适用于已停电的交流输变电系统和电气设备，220～500kV输电线路 绝缘架空地线上及在试验室和试验设备上临时装设短路接地用的携带型短路接地 线。 1.2 本标准不适用于在直流高压输电设备上所用的携带型短路接地线。 1.3 有关携带型短路接地线的设计、制造、质量检验和使用，均应符合本标准。 当使用于爆炸危险场所还应遵守有关专业规定。 2 定义 2.1 携带型短路接地线：将已停电设备临时短路接地用的一种安全用具，它可以 制成分相式和组合式(图1、图2)两种。 2.2 携带型短路接地线组成元件： 2.2.1 接地线：接地用多股铜质软导线 。 2.2.2 短路线：相间短路用多股铜质软导线或铜质(铝质)矩形硬导线。 2.2.3 线夹，包括接线鼻： 2.2.3.1 接地端线夹：连接于接地网上或者接地端上的夹持器。 2.2.3.2 导线端线夹：连接于待接地导线上的夹持器。 2.2.3.3 接线鼻：线夹和短路线、接地线间的连接件。 2.2.4 汇流夹：短路线和接地线汇合线夹。 2.2.5 接地操作棒：装在导线端线夹上的绝缘手柄，用以悬挂、装卸线夹之工具。 2.2.6 临时接地极：当线路杆塔无接地装置时，利用金属棒构成的临时接地体。 2.2.7 导线端线夹紧固件。 2.2.8 接地操作棒上的紧固头。 2.2.9 金属棒：由 导电材 料 制成，可以是 单 节 或多节 接续 ，装于导线端线夹和接地 操作棒之间，当被 接地设备较 高和用于架空线路接地时，用以接长 短路接地线的 部件见 图3。 2.3 技术参 数 ： 2.3.1 携带型短路接地线的电气特 性 以额 定短路电流I(kA)和额 定时间t(s)来 表 示 。 2.3.2 峰 值 电流IP：在被 接地回 路突 然 来 电时，瞬 变周 期 内 最 大 电流值 。 2.3.4 额 定时间：携带型短路接地线承 受 短路电流的时间额 定时间以1s为 准。当 保护 动 作时间不为 1s时应按 实际 动 作时间作为 额 定时间，这 时，相应的额 定短路 电流值 可按 附 录 A换 算 。 2.3.5 携带型短路接地线任 一导电部件应能承 受 额 定短路电流周 期 分量有效 值 平 方 与 额 定时间的乘 积 I2t值 。 3 技术要 求 3.1 按 使用要 求 装设的携带型短路接地线应能承 受 设计规定的故 障 电流，而 不致 对工作人员 ...
