石化工程质量检查大纲第三册动设备安装工程

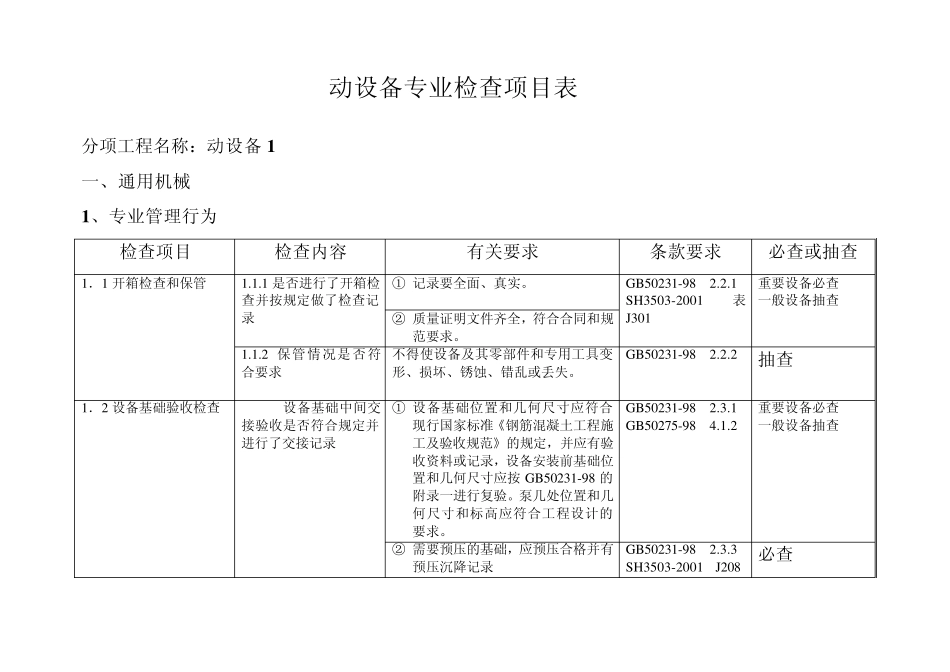

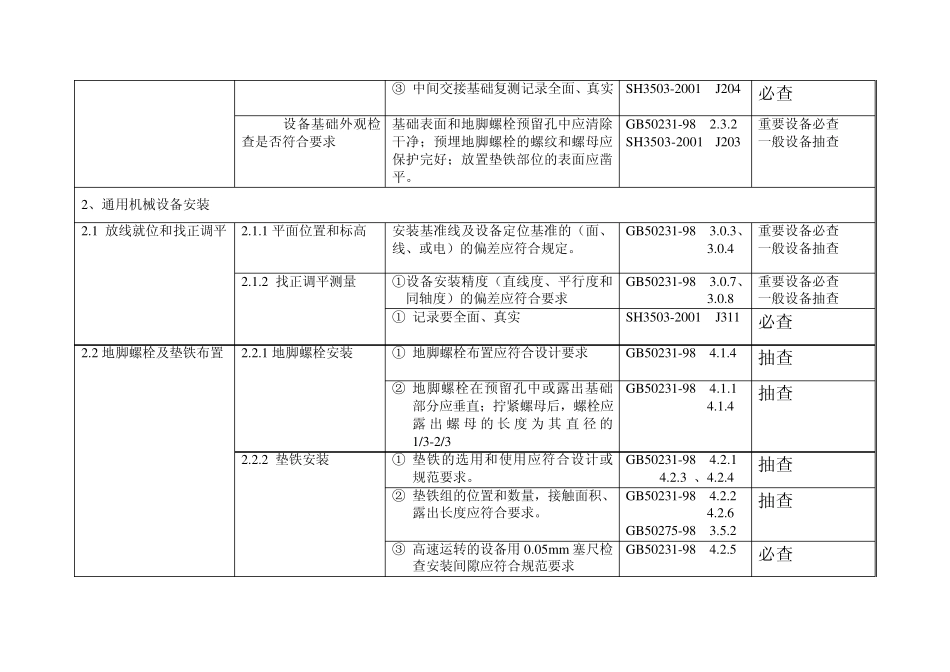

动设备专业检查项目表 分项工程名称：动设备1 一、通用机械 1 、专业管理行为 检查项目 检查内容 有关要求 条款要求 必查或抽查 1．1 开箱检查和保管 1.1.1 是否进行了开箱检查并按规定做了检查记录 ① 记录要全面、真实。 GB50231-98 2.2.1 S H3503-2001 表 J301 重要设备必查 一般设备抽查 ② 质量证明文件齐全，符合合同和规范要求。 1.1.2 保管情况是否符合要求 不得使设备及其零部件和专用工具变形、损坏、锈蚀、错乱或丢失。 GB50231-98 2.2.2 抽查 1．2 设备基础验收检查 1.2.1设备基础中间交接验收是否符合规定并进行了交接记录 ① 设备基础位置和几何尺寸应符合现行国家标准《钢筋混凝土工程施工及验收规范》的规定，并应有验收资料或记录，设备安装前基础位置和几何尺寸应按GB50231-98 的附录一进行复验。泵几处位置和几何尺寸和标高应符合工程设计的要求。 GB50231-98 2.3.1 GB50275-98 4.1.2 重要设备必查 一般设备抽查 ② 需要预压的基础，应预压合格并有预压沉降记录 GB50231-98 2.3.3 S H3503-2001 J208 必查 ③ 中间交接基础复测记录全面、真实 SH3503-2001 J204 必查 1.2.2设备基础外观检查是否符合要求 基础表面和地脚螺栓预留孔中应清除干净；预埋地脚螺栓的螺纹和螺母应保护完好；放置垫铁部位的表面应凿平。 GB50231-98 2.3.2 SH3503-2001 J203 重要设备必查 一般设备抽查 2、通用机械设备安装 2.1 放线就位和找正调平 2.1.1 平面位置和标高 安装基准线及设备定位基准的（面、线、或电）的偏差应符合规定。 GB50231-98 3.0.3、3.0.4 重要设备必查 一般设备抽查 2.1.2 找正调平测量 ①设备安装精度（直线度、平行度和同轴度）的偏差应符合要求 GB50231-98 3.0.7、3.0.8 重要设备必查 一般设备抽查 ① 记录要全面、真实 SH3503-2001 J311 必查 2.2 地脚螺栓及垫铁布置 2.2.1 地脚螺栓安装 ① 地脚螺栓布置应符合设计要求 GB50231-98 4.1.4 抽查 ② 地脚螺栓在预留孔中或露出基础部分应垂直；拧紧螺母后，螺栓应露 出 螺母的长 度 为 其 直 径 的1/3-2/3 GB50231-98 4.1.1 4.1.4 抽查 2.2.2 垫铁安装 ① 垫铁的选用和使用应符合设计或规范要求。 GB50231-98 4.2.1 4.2.3 、4.2.4 抽查 ② 垫铁组的位置和数量，接触面积、露出长度应符合要求。 GB50231-98 4.2.2 4.2.6 GB50275-98 3.5.2 抽查 ...
