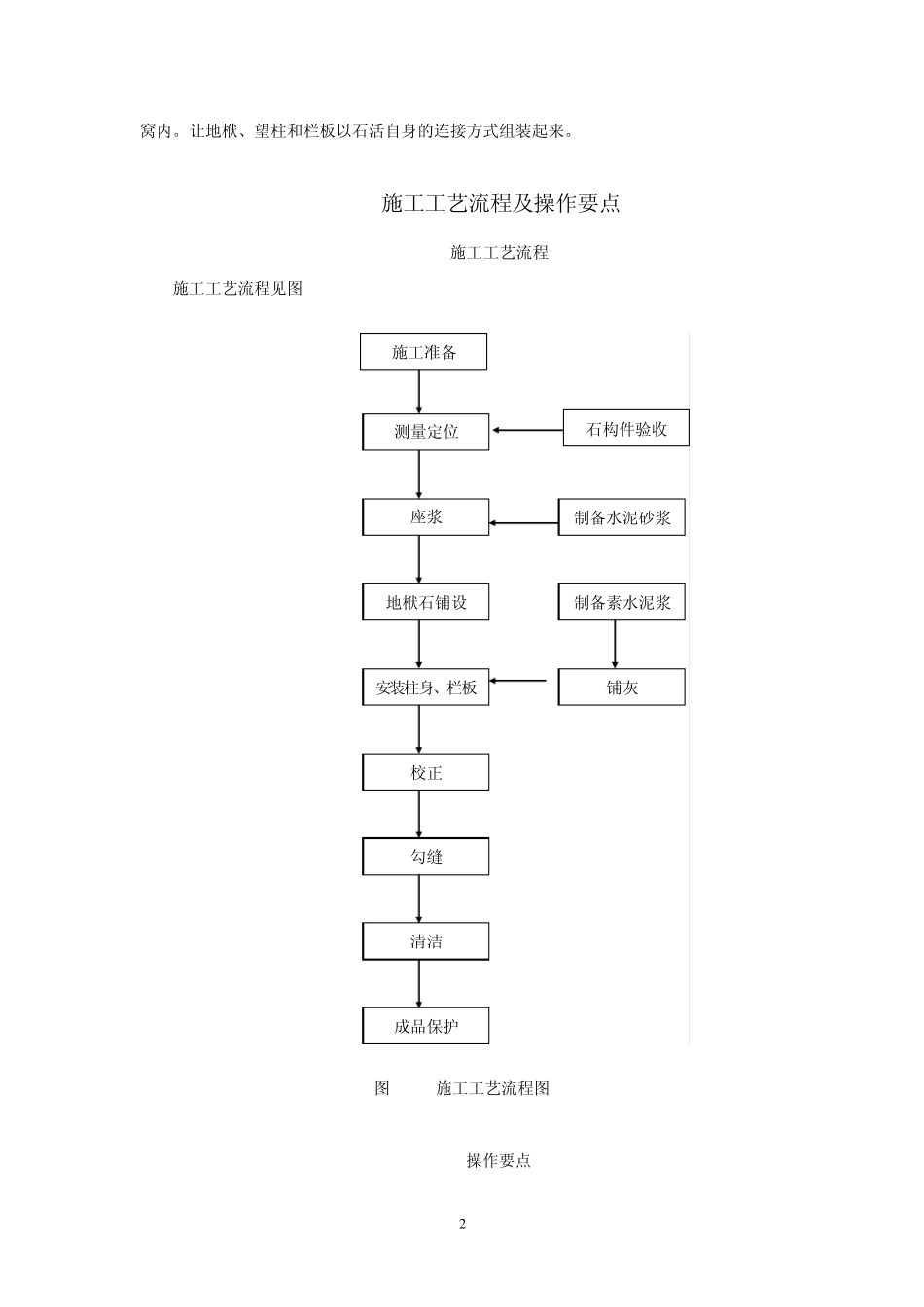

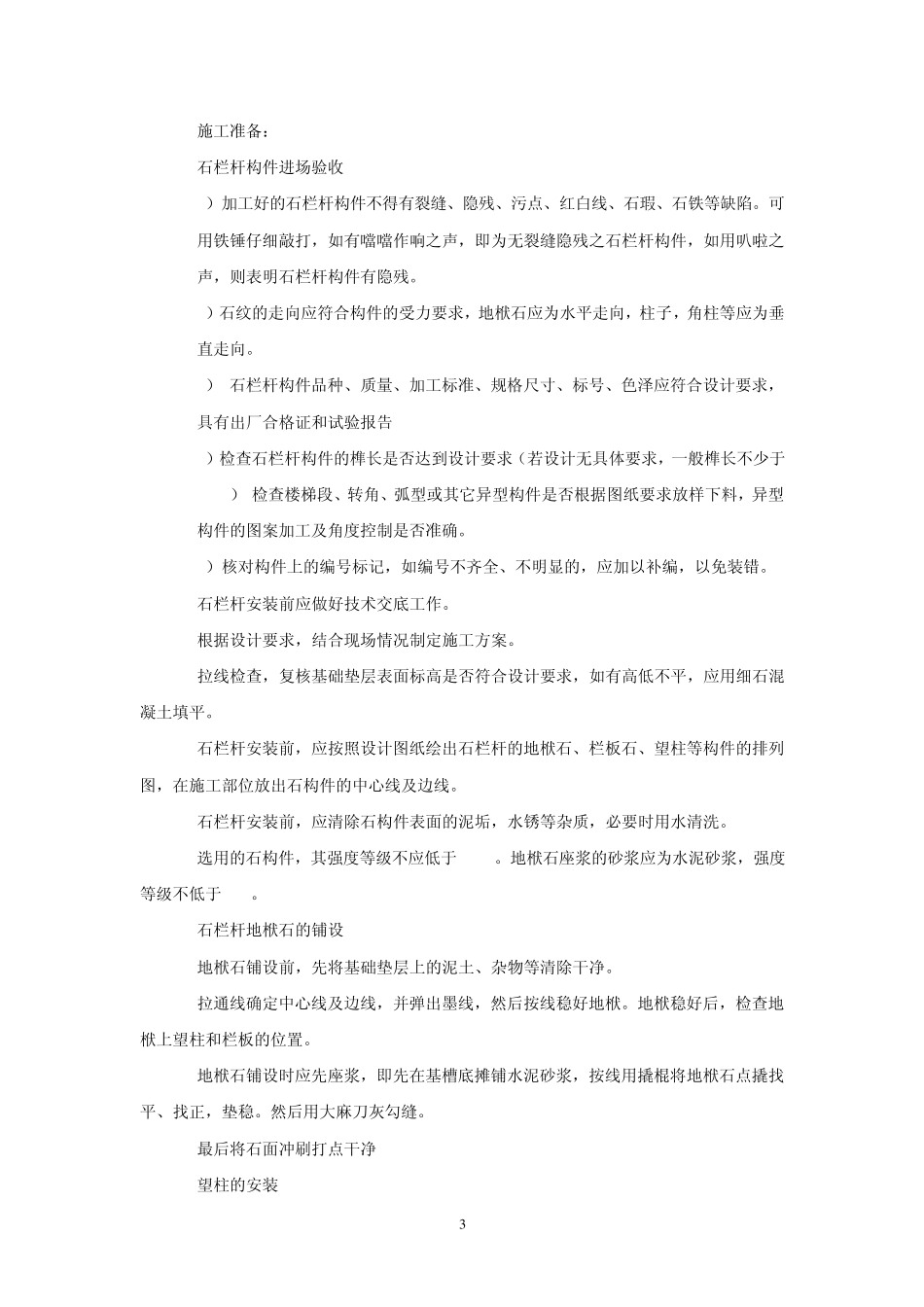

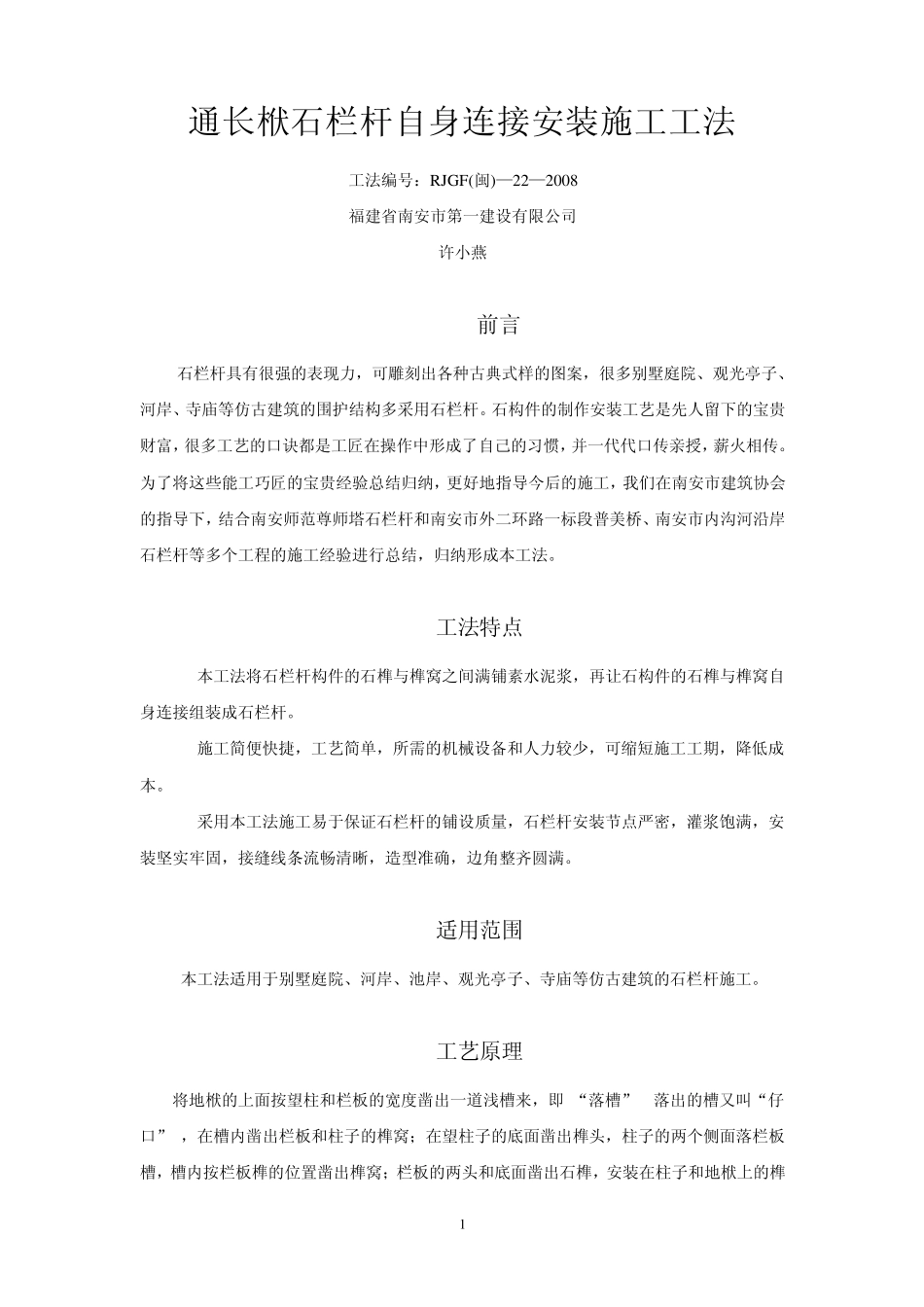

1 通长栿石栏杆自身连接安装施工工法 工法编号:R JGF(闽)—22—2008 福建省南安市第一建设有限公司 许小燕 1 前言 石栏杆具有很强的表现力,可雕刻出各种古典式样的图案,很多别墅庭院、观光亭子、河岸、寺庙等仿古建筑的围护结构多采用石栏杆。石构件的制作安装工艺是先人留下的宝贵财富,很多工艺的口诀都是工匠在操作中形成了自己的习惯,并一代代口传亲授,薪火相传。为了将这些能工巧匠的宝贵经验总结归纳,更好地指导今后的施工,我们在南安市建筑协会的指导下,结合南安师范尊师塔石栏杆和南安市外二环路一标段普美桥、南安市内沟河沿岸石栏杆等多个工程的施工经验进行总结,归纳形成本工法。 2 工法特点 2.0.1 本工法将石栏杆构件的石榫与榫窝之间满铺素水泥浆,再让石构件的石榫与榫窝自身连接组装成石栏杆。 2.0.1 施工简便快捷,工艺简单,所需的机械设备和人力较少,可缩短施工工期,降低成本。 2.0.2 采用本工法施工易于保证石栏杆的铺设质量,石栏杆安装节点严密,灌浆饱满,安装坚实牢固,接缝线条流畅清晰,造型准确,边角整齐圆满。 3 适用范围 本工法适用于别墅庭院、河岸、池岸、观光亭子、寺庙等仿古建筑的石栏杆施工。 4 工艺原理 将地栿的上面按望柱和栏板的宽度凿出一道浅槽来,即 “落槽” (落出的槽又叫“仔口”),在槽内凿出栏板和柱子的榫窝;在望柱子的底面凿出榫头,柱子的两个侧面落栏板槽,槽内按栏板榫的位置凿出榫窝;栏板的两头和底面凿出石榫,安装在柱子和地栿上的榫 2 窝内。让地栿、望柱和栏板以石活自身的连接方式组装起来。 5 施工工艺流程及操作要点 5.1 施工工艺流程 施工工艺流程见图 5.1 图 5.1 施工工艺流程图 5.2 操作要点 测量定位 地栿石铺设 施工准备 座浆 石构件验收 安装柱身、栏板 铺灰 校正 勾缝 清洁 制备素水泥浆 成品保护 制备水泥砂浆 3 5.2.2 施工准备: 1 石栏杆构件进场验收 1)加工好的石栏杆构件不得有裂缝、隐残、污点、红白线、石瑕、石铁等缺陷。可用铁锤仔细敲打,如有噹噹作响之声,即为无裂缝隐残之石栏杆构件,如用叭啦之声,则表明石栏杆构件有隐残。 2)石纹的走向应符合构件的受力要求,地栿石应为水平走向,柱子,角柱等应为垂直走向。 3) 石栏杆构件品种、质量、加工标准、规格尺寸、标号、色泽应符合设计要求,具有出厂合格证和试验报告 4)检查石栏杆构件的榫长是否达到设计要求(若设计无具体要求,...
