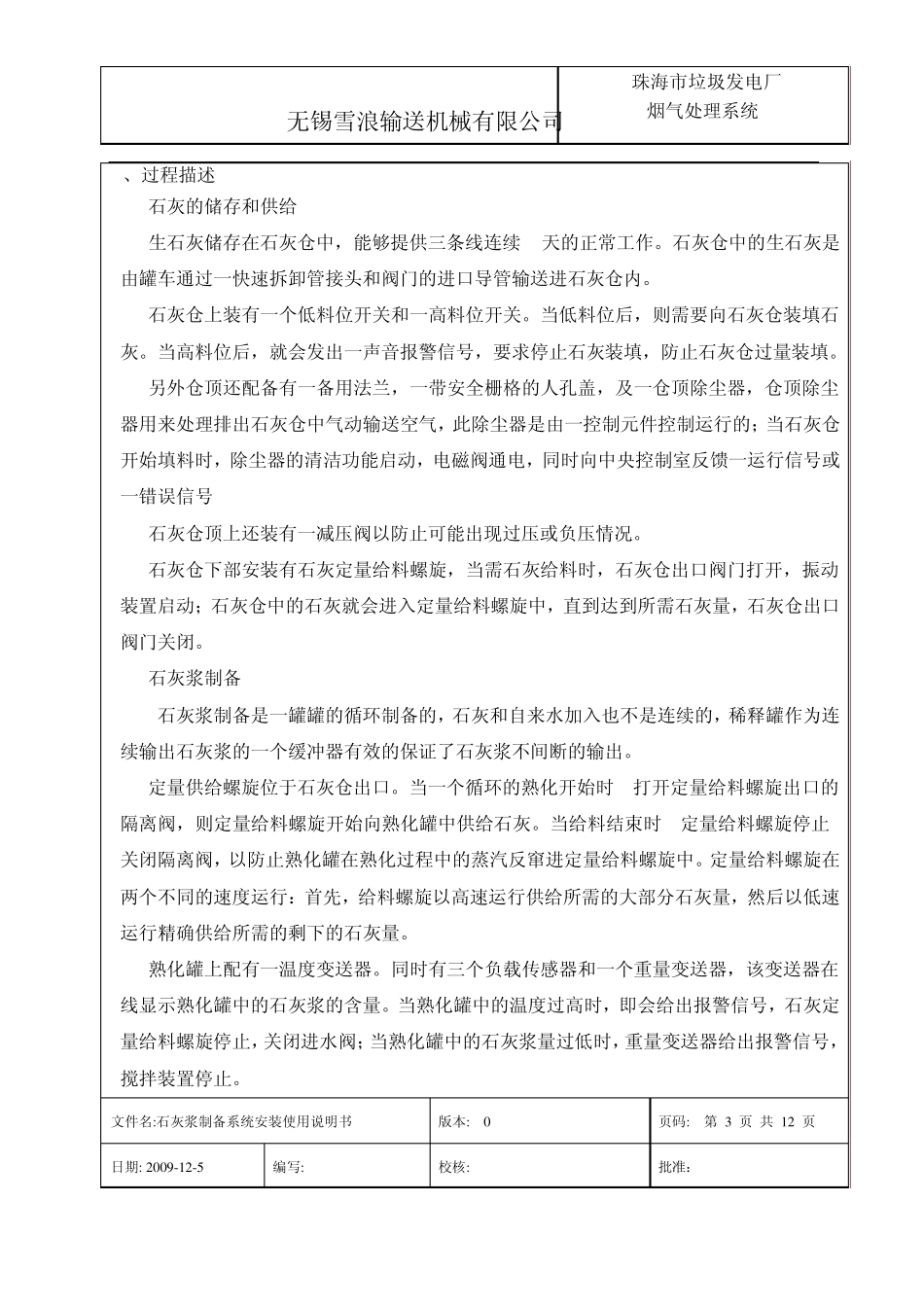

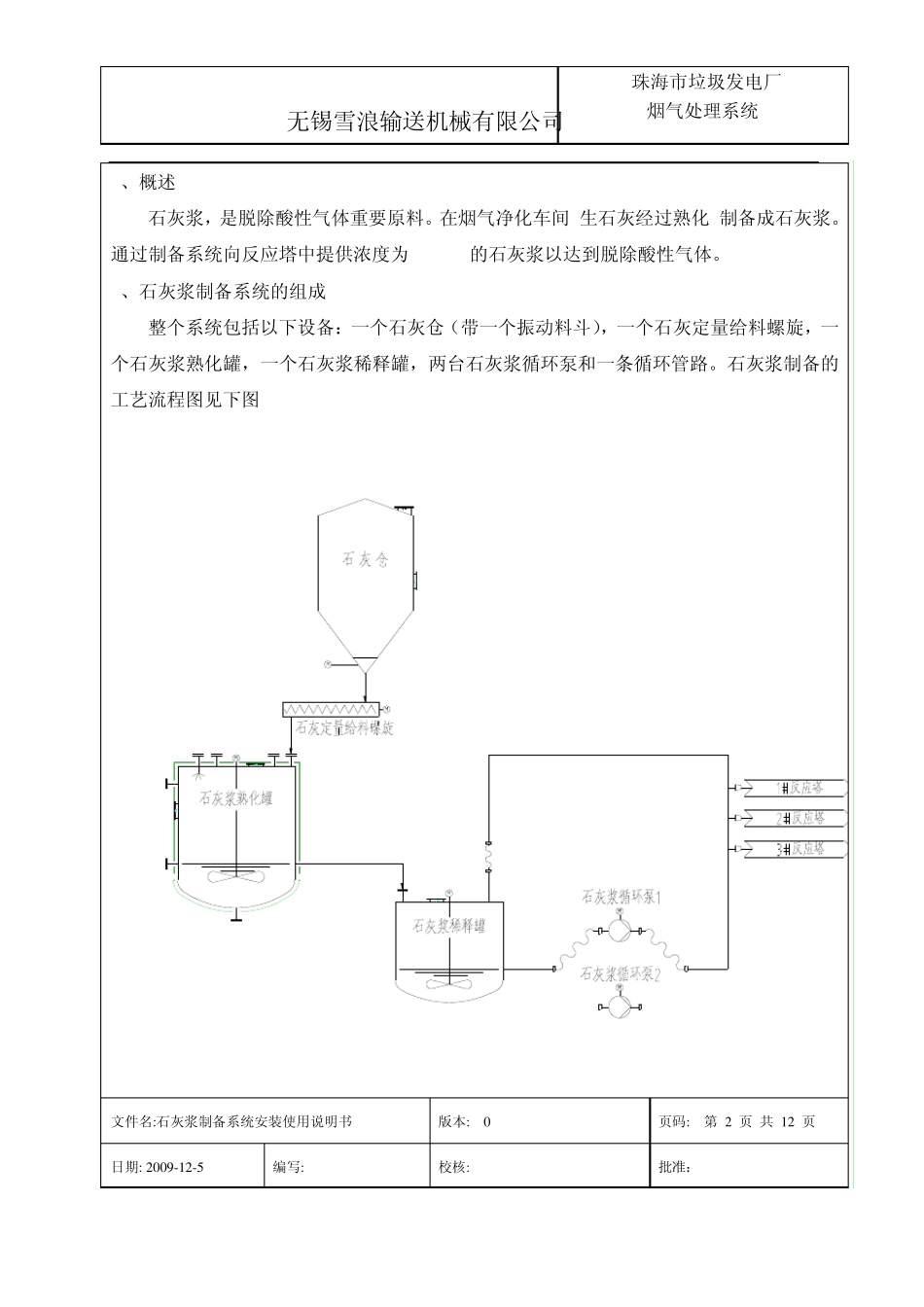

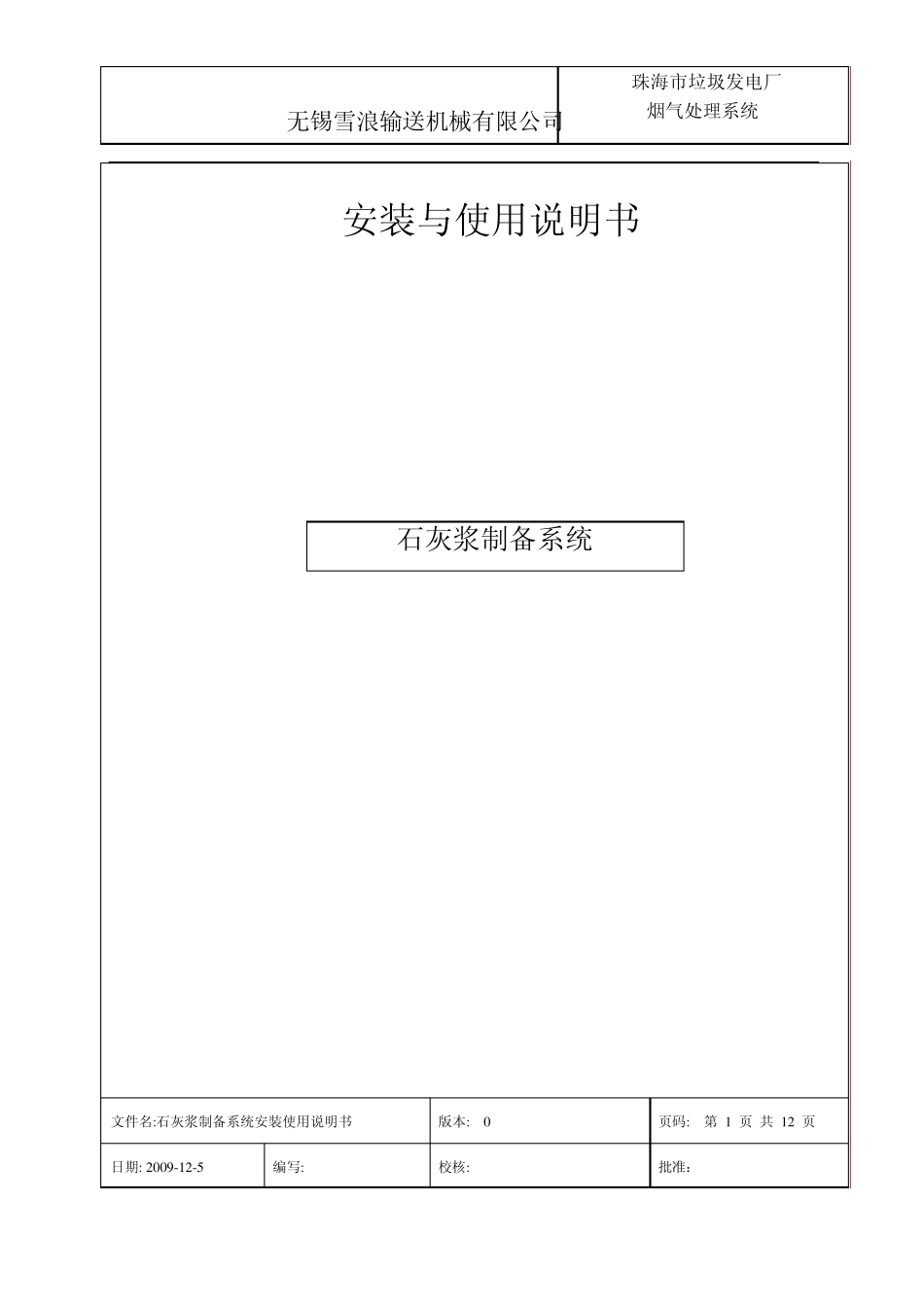

无锡雪浪输送机械有限公司 珠海市垃圾发电厂 烟气处理系统 文件名:石灰浆制备系统安装使用说明书 版本: 0 页码: 第 1 页 共 12 页 日期: 2009-12-5 编写: 校核: 批准： 安装与使用说明书 石灰浆制备系统 无锡雪浪输送机械有限公司 珠海市垃圾发电厂 烟气处理系统 文件名:石灰浆制备系统安装使用说明书 版本: 0 页码: 第 2 页 共 12 页 日期: 2009-12-5 编写: 校核: 批准： 1、概述 石灰浆，是脱除酸性气体重要原料。在烟气净化车间,生石灰经过熟化,制备成石灰浆。通过制备系统向反应塔中提供浓度为 13-17%的石灰浆以达到脱除酸性气体。 2、石灰浆制备系统的组成 整个系统包括以下设备：一个石灰仓（带一个振动料斗），一个石灰定量给料螺旋，一个石灰浆熟化罐，一个石灰浆稀释罐，两台石灰浆循环泵和一条循环管路。石灰浆制备的工艺流程图见下图 无锡雪浪输送机械有限公司 珠海市垃圾发电厂 烟气处理系统 文件名:石灰浆制备系统安装使用说明书 版本: 0 页码: 第 3 页 共 12 页 日期: 2009-12-5 编写: 校核: 批准： 3、过程描述 3.1 石灰的储存和供给 生石灰储存在石灰仓中，能够提供三条线连续 7天的正常工作。石灰仓中的生石灰是由罐车通过一快速拆卸管接头和阀门的进口导管输送进石灰仓内。 石灰仓上装有一个低料位开关和一高料位开关。当低料位后，则需要向石灰仓装填石灰。当高料位后，就会发出一声音报警信号，要求停止石灰装填，防止石灰仓过量装填。 另外仓顶还配备有一备用法兰，一带安全栅格的人孔盖，及一仓顶除尘器，仓顶除尘器用来处理排出石灰仓中气动输送空气，此除尘器是由一控制元件控制运行的；当石灰仓开始填料时，除尘器的清洁功能启动，电磁阀通电，同时向中央控制室反馈一运行信号或一错误信号 石灰仓顶上还装有一减压阀以防止可能出现过压或负压情况。 石灰仓下部安装有石灰定量给料螺旋，当需石灰给料时，石灰仓出口阀门打开，振动装置启动；石灰仓中的石灰就会进入定量给料螺旋中，直到达到所需石灰量，石灰仓出口阀门关闭。 3.2 石灰浆制备 石灰浆制备是一罐罐的循环制备的，石灰和自来水加入也不是连续的，稀释罐作为连续输出石灰浆的一个缓冲器有效的保证了石灰浆不间断的输出。 定量供给螺旋位于石灰仓出口。当一个循环的熟化开始时, 打开定量给料螺旋出口的隔离阀，则定量给料螺旋开始向熟化罐中供给石灰。当给料结束时, 定量给料螺旋停...
