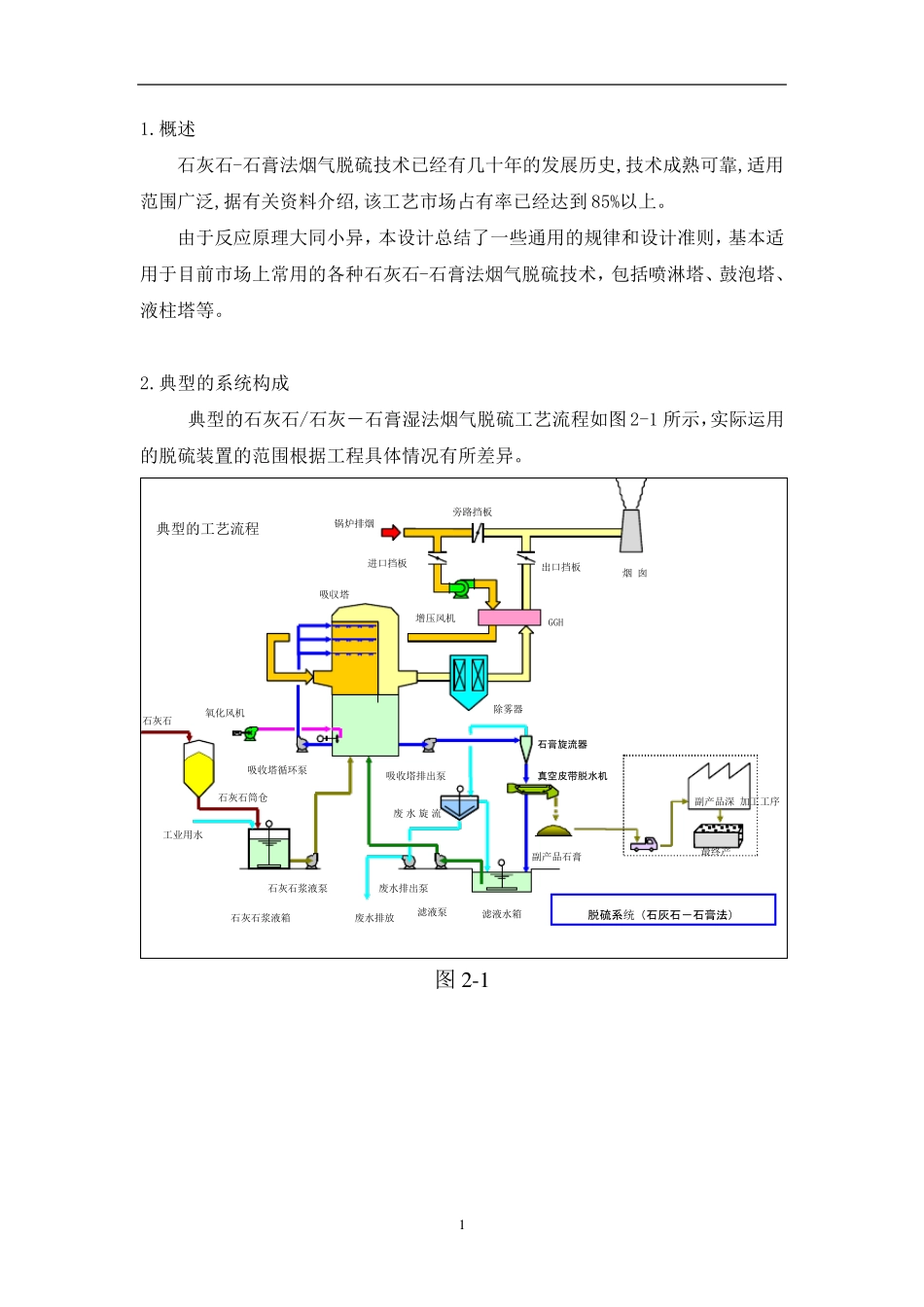

石灰石-石膏法烟气脱硫 湿法系统设计 2008 年 12 月 目 录 1.概述 ........................................................................ 1 2.典型的系统构成 ..................................................... 1 3 反应原理 ................................................................ 2 4 系统描述 ............................................................... 5 5.FG D 系统设计条件的确认 .................................. 14 6.物料平衡计算、热平衡计算 ............................... 19 1 1.概述 石灰石-石膏法烟气脱硫技术已经有几十年的发展历史,技术成熟可靠,适用范围广泛,据有关资料介绍,该工艺市场占有率已经达到85%以上。 由于反应原理大同小异，本设计总结了一些通用的规律和设计准则，基本适用于目前市场上常用的各种石灰石-石膏法烟气脱硫技术，包括喷淋塔、鼓泡塔、液柱塔等。 2.典型的系统构成 典型的石灰石/石灰－石膏湿法烟气脱硫工艺流程如图 2-1 所示，实际运用的脱硫装置的范围根据工程具体情况有所差异。 图 2 -1 GGH 烟 囱 废 水 旋 流石膏旋流器 真 空 皮 带脱 水 机 除雾器 进口挡板 旁路挡板 出口挡板 滤液水箱 废水排放 废水排出泵 滤液泵 吸収塔 吸收塔排出泵 吸收塔循环泵 石灰石浆液泵 石灰石浆液箱 氧化风机 增压风机 锅炉排烟 石灰石筒仓 石灰石 副产品石膏 副产品深 加工工序 最终产典型的工艺流程 工业 用水 脱硫系统（石灰石－石膏法） 2 3 反应原理 3.1 吸收原理 吸收液通过喷嘴雾化喷入吸收塔，分散成细小的液滴并覆盖吸收塔的整个断面。这些液滴与塔内烟气逆流接触，发生传质与吸收反应，烟气中的SO2、SO3及HCl 、HF 被吸收。SO2吸收产物的氧化和中和反应在吸收塔底部的氧化区完成并最终形成石膏。 为了维持吸收液恒定的pH 值并减少石灰石耗量，石灰石被连续加入吸收塔，同时吸收塔内的吸收剂浆液被搅拌机、氧化空气和吸收塔循环泵不停地搅动，以加快石灰石在浆液中的均布和溶解。 3.2 化学过程 强制氧化系统的化学过程描述如下： （1）吸收反应 烟气与喷嘴喷出的循环浆液在吸收塔内有效接触,循环浆液吸收大部分SO2，反应如下： SO2＋H2O→H2SO3（溶解） H2SO3⇋H＋＋HSO3－（电离） 吸收反应的机理： 吸收反应是传质和吸收的的过程，水吸收SO2属于中等溶解度的气体...
