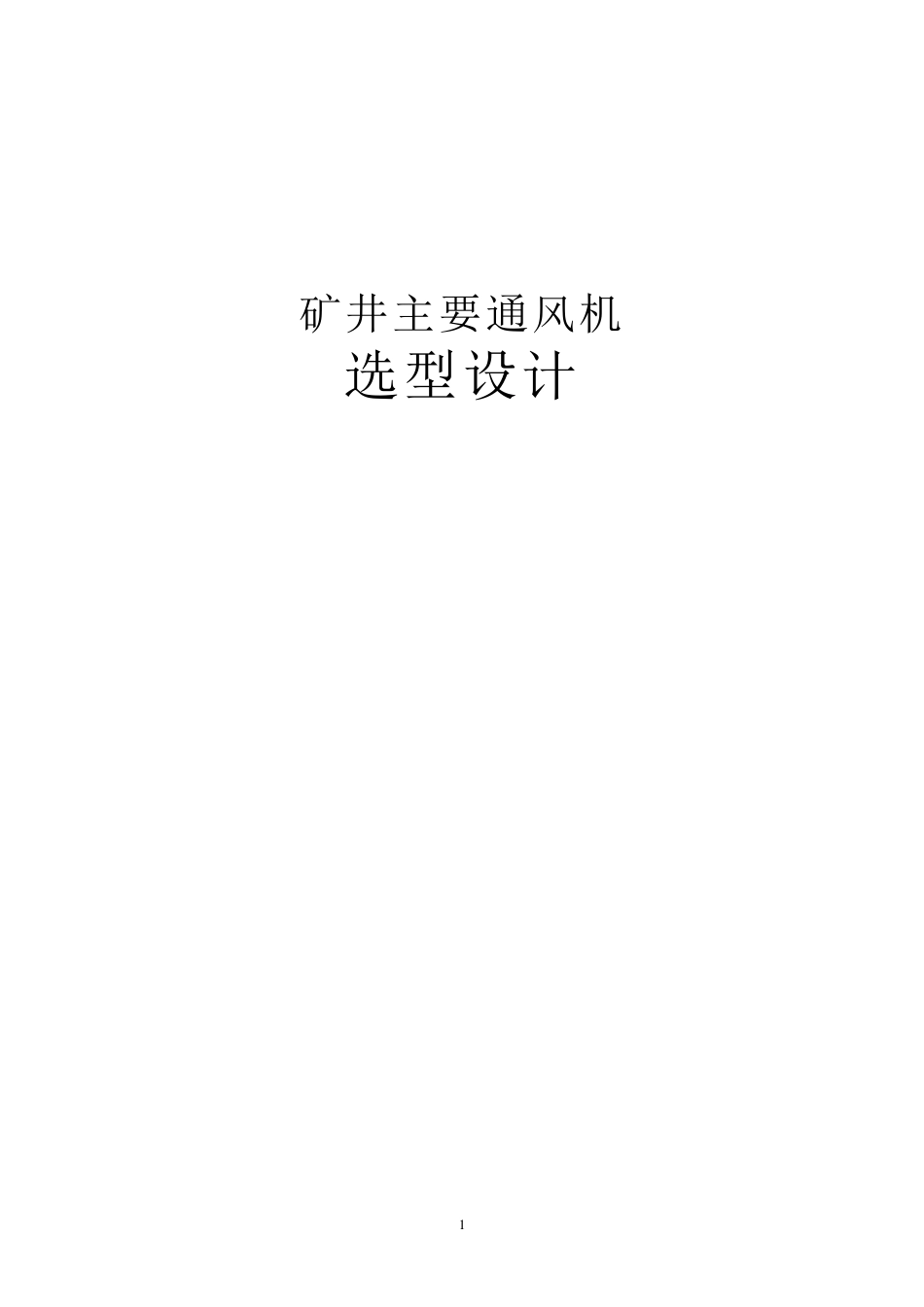

矿井主要通风机选型设计

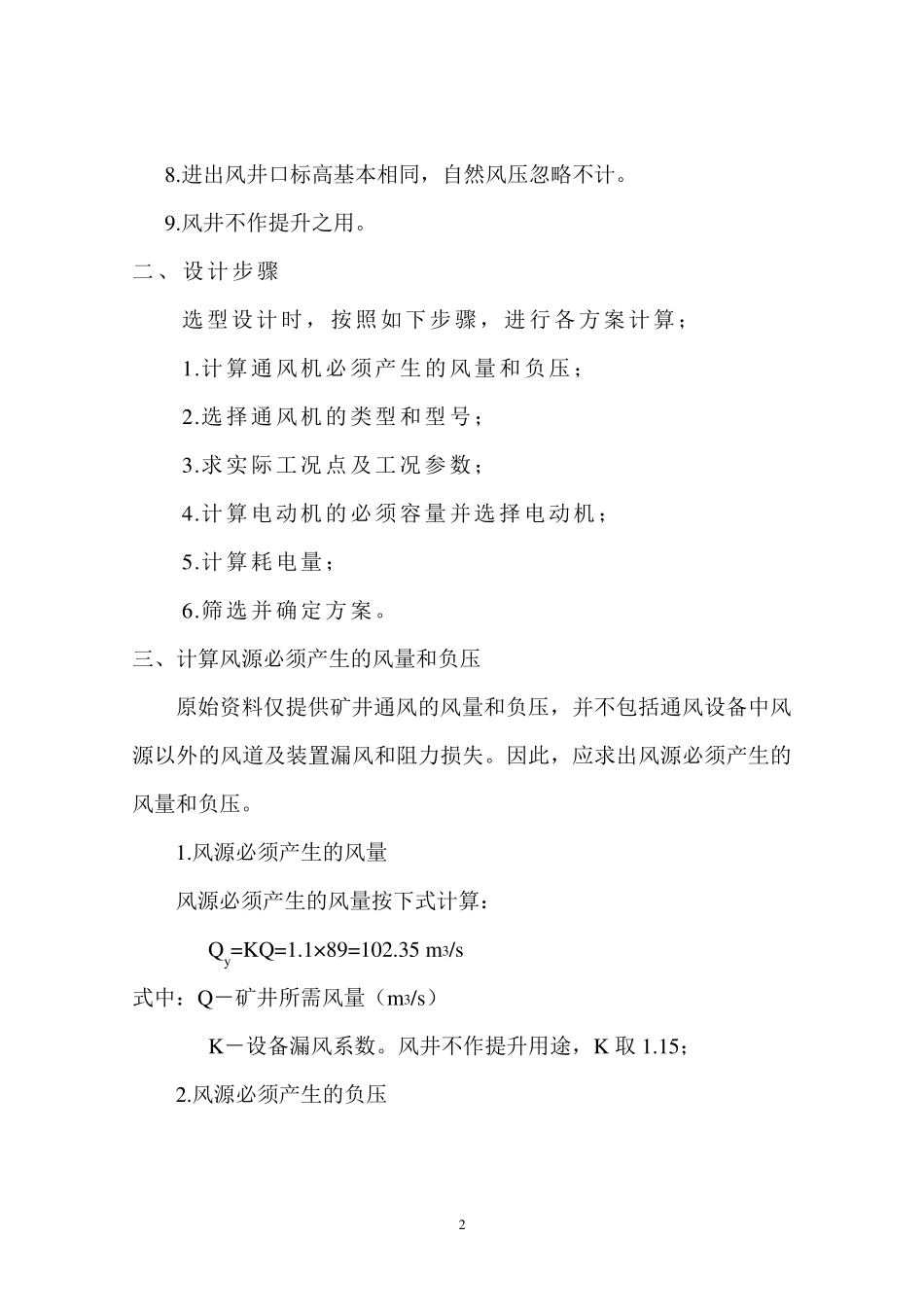

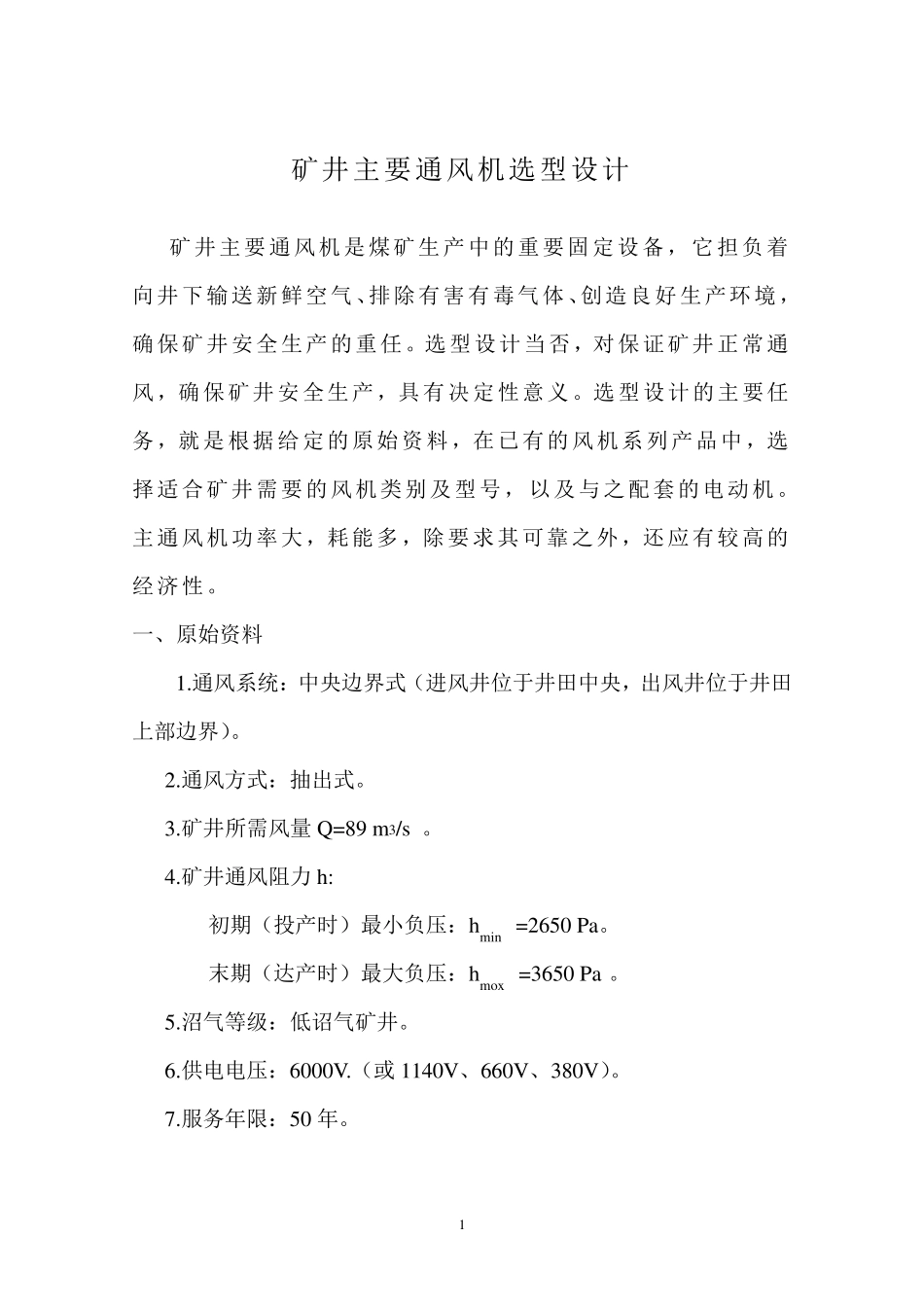

1 矿井主要通风机 选型设计 1 矿井主要通风机选型设计 矿井主要通风机是煤矿生产中的重要固定设备，它担负着向井下输送新鲜空气、排除有害有毒气体、创造良好生产环境，确保矿井安全生产的重任。选型设计当否，对保证矿井正常通风，确保矿井安全生产，具有决定性意义。选型设计的主要任务，就是根据给定的原始资料，在已有的风机系列产品中，选择适合矿井需要的风机类别及型号，以及与之配套的电动机。主通风机功率大，耗能多，除要求其可靠之外，还应有较高的经济性。 一、原始资料 1.通风系统：中央边界式（进风井位于井田中央，出风井位于井田上部边界）。 2.通风方式：抽出式。 3.矿井所需风量 Q=89 m3/s 。 4.矿井通风阻力 h: 初期（投产时）最小负压：hmin =2650 Pa。 末期（达产时）最大负压：hmox =3650 Pa 。 5.沼气等级：低诏气矿井。 6.供电电压：6000V.（或 1140V、660V、380V）。 7.服务年限：50 年。 2 8.进出风井口标高基本相同，自然风压忽略不计。 9.风井不作提升之用。 二、设计步骤 选型设计时，按照如下步骤，进行各方案计算； 1.计算通风机必须产生的风量和负压； 2.选择通风机的类型和型号； 3.求实际工况点及工况参数； 4.计算电动机的必须容量并选择电动机； 5.计算耗电量； 6.筛选并确定方案。 三、计算风源必须产生的风量和负压 原始资料仅提供矿井通风的风量和负压，并不包括通风设备中风源以外的风道及装置漏风和阻力损失。因此，应求出风源必须产生的风量和负压。 1.风源必须产生的风量 风源必须产生的风量按下式计算： Qy=KQ=1.1×89=102.35 m3/s 式中：Q－矿井所需风量（m3/s） K－设备漏风系数。风井不作提升用途，K 取 1.15； 2.风源必须产生的负压 3 在通风容易时期：H′y.st=hmin+h =2800Pa 在通风困难时期：H″y.st=hmax+h =3800Pa 式中：hmin 和hmax－通风容易时期和通风困难时期矿井负压（Pa）； h 和h －通风设备中，除风源以外的风道和辅助装置中风压损失。作为估计，h 、h 都取150Pa 。 四、选择风机型号及台数 根据计算得到的通风机必须产生的风量，以及通风容易时期和通风困难时期的风压，在通风机产品样本中选择合适的通风机。 利用风源个别特性进行选型时，仅需根据前面计算的设计工况 K′(Qy, H′y.st)和K″（Qy, H″y.st）直接在特性曲线中查找即可。查找时，必须遵循以下两条原则： ①...
