矿井供电系统及井下供电安全

矿井供电系统及井下供电安全_第1页
1/6
矿井供电系统及井下供电安全_第2页
2/6
矿井供电系统及井下供电安全_第3页
3/6

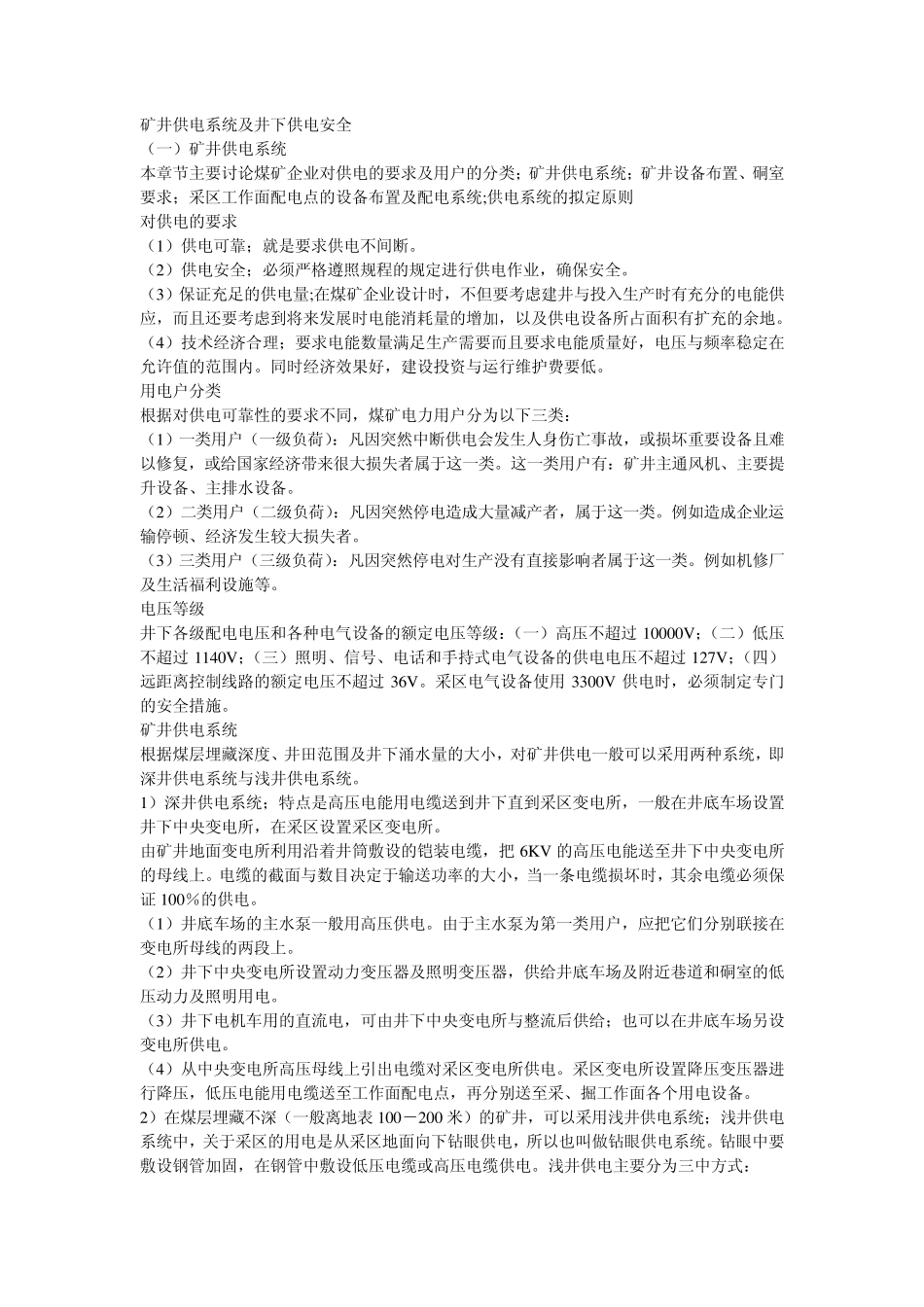

矿井供电系统及井下供电安全 (一)矿井供电系统 本章节主要讨论煤矿企业对供电的要求及用户的分类;矿井供电系统;矿井设备布置、硐室要求;采区工作面配电点的设备布置及配电系统;供电系统的拟定原则 对供电的要求 (1)供电可靠;就是要求供电不间断。 (2)供电安全;必须严格遵照规程的规定进行供电作业,确保安全。 (3)保证充足的供电量;在煤矿企业设计时,不但要考虑建井与投入生产时有充分的电能供应,而且还要考虑到将来发展时电能消耗量的增加,以及供电设备所占面积有扩充的余地。 (4)技术经济合理;要求电能数量满足生产需要而且要求电能质量好,电压与频率稳定在允许值的范围内。同时经济效果好,建设投资与运行维护费要低。 用电户分类 根据对供电可靠性的要求不同,煤矿电力用户分为以下三类: (1)一类用户(一级负荷):凡因突然中断供电会发生人身伤亡事故,或损坏重要设备且难以修复,或给国家经济带来很大损失者属于这一类。这一类用户有:矿井主通风机、主要提升设备、主排水设备。 (2)二类用户(二级负荷):凡因突然停电造成大量减产者,属于这一类。例如造成企业运输停顿、经济发生较大损失者。 (3)三类用户(三级负荷):凡因突然停电对生产没有直接影响者属于这一类。例如机修厂及生活福利设施等。 电压等级 井下各级配电电压和各种电气设备的额定电压等级:(一)高压不超过 10000V ;(二)低压不超过 1140V ;(三)照明、信号、电话和手持式电气设备的供电电压不超过 127V ;(四)远距离控制线路的额定电压不超过 36V 。采区电气设备使用3300V供电时,必须制定专门的安全措施。 矿井供电系统 根据煤层埋藏深度、井田范围及井下涌水量的大小,对矿井供电一般可以采用两种系统,即深井供电系统与浅井供电系统。 1)深井供电系统;特点是高压电能用电缆送到井下直到采区变电所,一般在井底车场设置井下中央变电所,在采区设置采区变电所。 由矿井地面变电所利用沿着井筒敷设的铠装电缆,把 6K V 的高压电能送至井下中央变电所的母线上。电缆的截面与数目决定于输送功率的大小,当一条电缆损坏时,其余电缆必须保证 100%的供电。 (1)井底车场的主水泵一般用高压供电。由于主水泵为第一类用户,应把它们分别联接在变电所母线的两段上。 (2)井下中央变电所设置动力变压器及照明变压器,供给井底车场及附近巷道和硐室的低压动力及照明用电。 (3)井下电机车用的直流电,...
