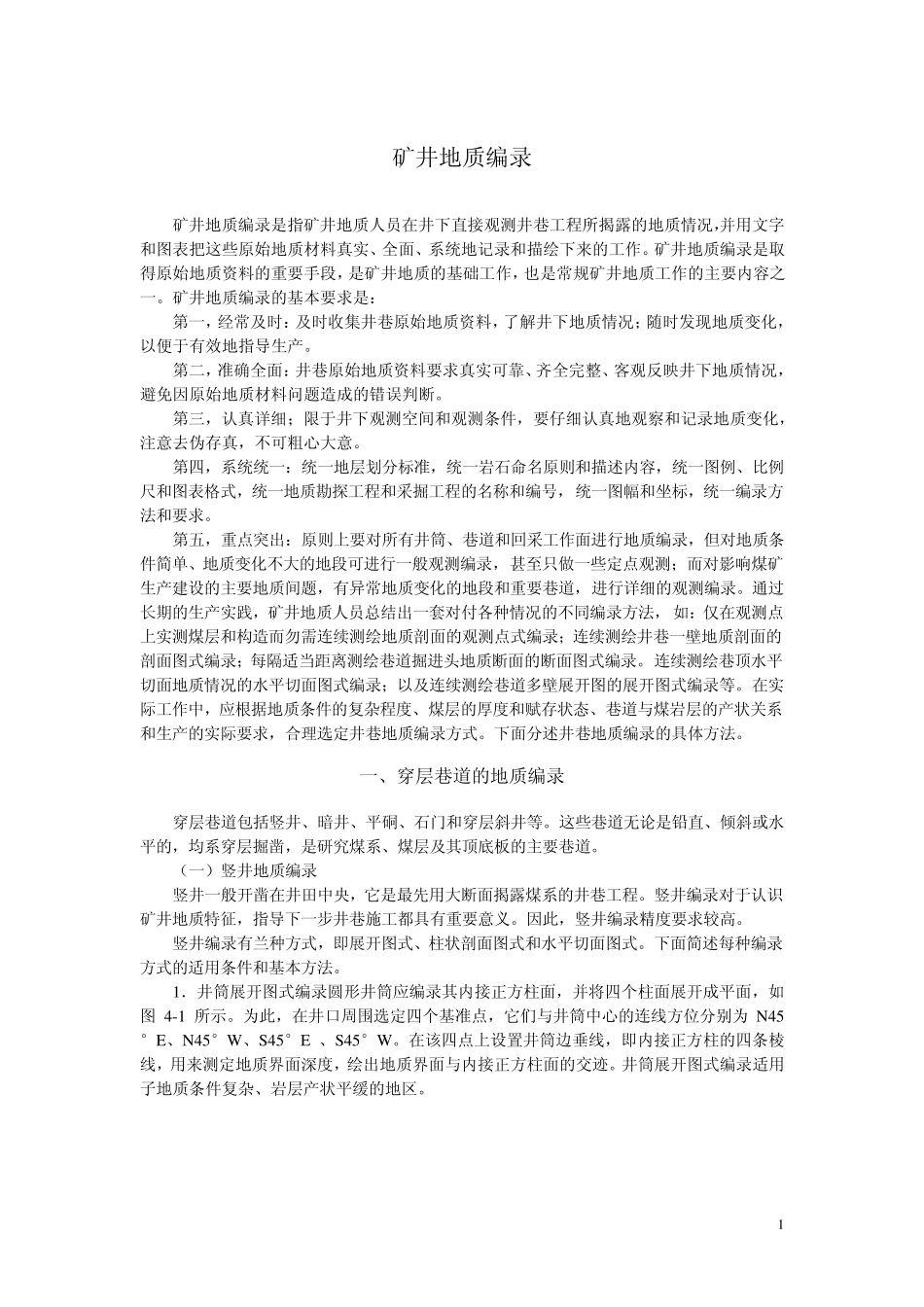

矿井地质编录 矿井地质编录是指矿井地质人员在井下直接观测井巷工程所揭露的地质情况，并用文字和图表把这些原始地质材料真实、全面、系统地记录和描绘下来的工作。矿井地质编录是取得原始地质资料的重要手段，是矿井地质的基础工作，也是常规矿井地质工作的主要内容之一。矿井地质编录的基本要求是： 第一，经常及时：及时收集井巷原始地质资料，了解井下地质情况；随时发现地质变化，以便于有效地指导生产。 第二，准确全面：井巷原始地质资料要求真实可靠、齐全完整、客观反映井下地质情况，避免因原始地质材料问题造成的错误判断。 第三，认真详细；限于井下观测空间和观测条件，要仔细认真地观察和记录地质变化，注意去伪存真，不可粗心大意。 第四，系统统一：统一地层划分标准，统一岩石命名原则和描述内容，统一图例、比例尺和图表格式，统一地质勘探工程和采掘工程的名称和编号，统一图幅和坐标，统一编录方法和要求。 第五，重点突出：原则上要对所有井筒、巷道和回采工作面进行地质编录，但对地质条件简单、地质变化不大的地段可进行一般观测编录，甚至只做一些定点观测；而对影响煤矿生产建设的主要地质间题，有异常地质变化的地段和重要巷道，进行详细的观测编录。通过长期的生产实践，矿井地质人员总结出一套对付各种情况的不同编录方法，如：仅在观测点上实测煤层和构造而勿需连续测绘地质剖面的观测点式编录；连续测绘井巷一壁地质剖面的剖面图式编录；每隔适当距离测绘巷道掘进头地质断面的断面图式编录。连续测绘巷顶水平切面地质情况的水平切面图式编录；以及连续测绘巷道多壁展开图的展开图式编录等。在实际工作中，应根据地质条件的复杂程度、煤层的厚度和赋存状态、巷道与煤岩层的产状关系和生产的实际要求，合理选定井巷地质编录方式。下面分述井巷地质编录的具体方法。 一、穿层巷道的地质编录 穿层巷道包括竖井、暗井、平硐、石门和穿层斜井等。这些巷道无论是铅直、倾斜或水平的，均系穿层掘凿，是研究煤系、煤层及其顶底板的主要巷道。 （一）竖井地质编录 竖井一般开凿在井田中央，它是最先用大断面揭露煤系的井巷工程。竖井编录对于认识矿井地质特征，指导下一步井巷施工都具有重要意义。因此，竖井编录精度要求较高。 竖井编录有兰种方式，即展开图式、柱状剖面图式和水平切面图式。下面简述每种编录方式的适用条件和基本方法。 1．井筒展开图式编录圆形井筒应编录其内接正方柱面，并将四个柱面展开成平...
