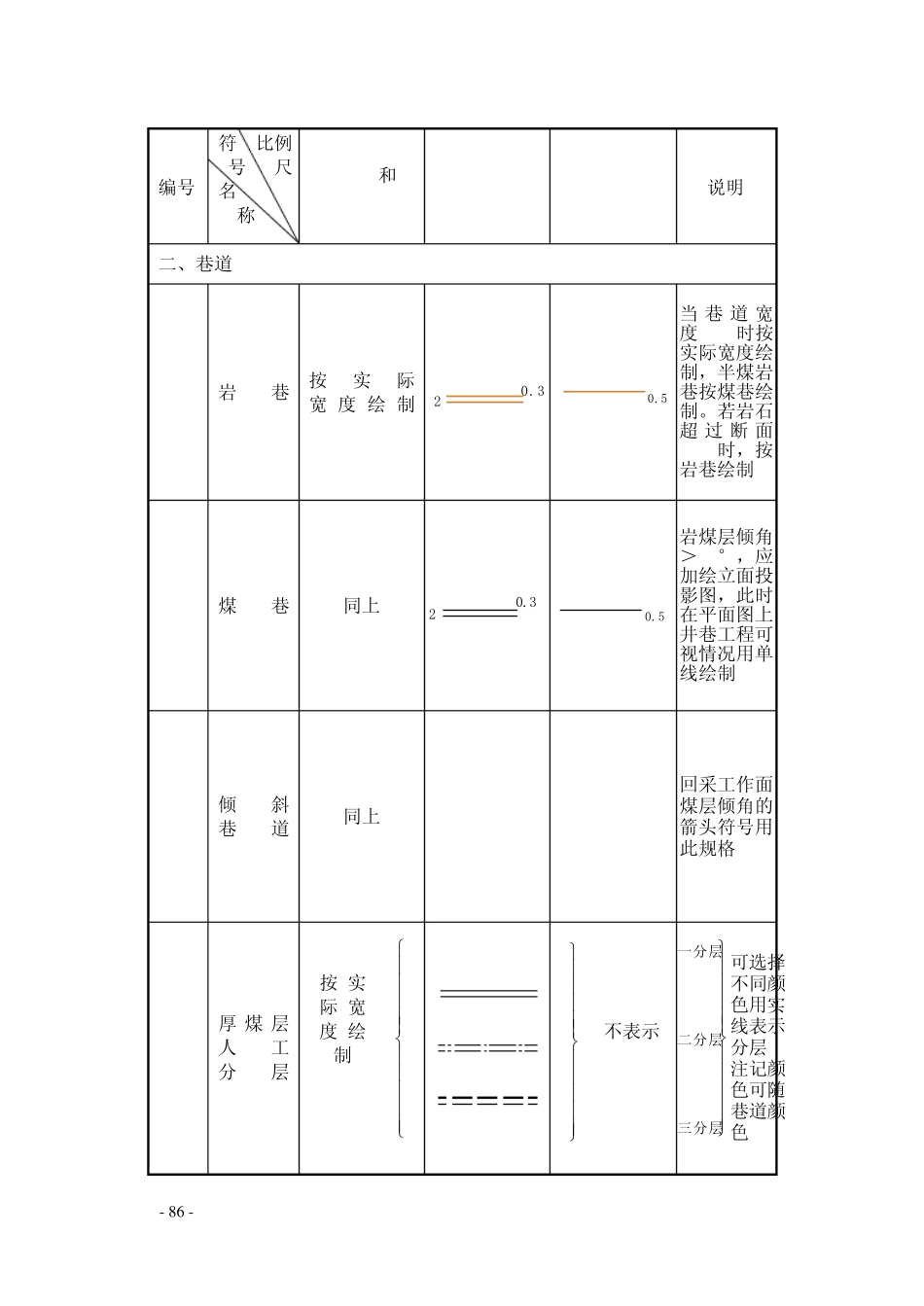

- 8 4 - 地质测量专业图例 - 8 5 - 第六章 地质测量专业图例 编号 符 比例 号 尺 名 称 1:500和1:1000 1:2000 1:5000 说明 一、井下测量控制点 1 经纬仪导线点 永久 临时 同 右 不表示 点号注在巷道内，底板高程(有轨道的以轨面为准)原则上注在点的右边。陀螺导线点用颜色表示 2 罗盘 导线点 同 右 3 巷道底板高程 同 右 指两个控制点间加测的特征点，变坡点底板高程 4 水准基点 同 右 “┬、┴、├”符号分别表示在“顶、底、帮”的位置 - 8 6 - 编号 符 比例 号 尺 名 称 1:500和1:1000 1:2000 1:5000 说明 二、巷道 5 岩巷 按实际 宽度绘制 0.32 0.5 当巷道宽度>4m时按实际宽度绘制，半煤岩巷按煤巷绘制。若岩石超过断面4/5时，按岩巷绘制 6 煤巷 同上 0.32 0.5 岩煤层倾角＞45°，应加绘立面投影图，此时在平面图上井巷工程可视情况用单线绘制 7 倾斜 巷道 同上 回采工作面煤层倾角的箭头符号用此规格 8 厚 煤层人工 分 层 按 实 际 宽 度 绘 制 不表示 可选择不同颜色用实线表示分层,注记颜色可随巷道颜色 三分层二分层一分层地质测量专业图例 - 8 7 - 编号 符 比例 号 尺 名 称 1:500和1:1000 1:2000 1:5000 说明 9 水仓 按实际 宽度绘制 0.5 内涂浅绿色 10 水闸门 不表示 符号由宽到窄为水流方向，内涂绿色 11 水闸墙 不表示 符号内涂绿色 - 8 8 - 编号 符 比例 号 尺 名 称 1:500和1:1000 1:2000 1:5000 12 井底车场、 水仓、硐室 按实际比例参 照1:2000的符号绘制 地质测量专业图例 - 8 9 - 编号 符 比例 号 尺 名 称 1:500和1:1000 1:2000 1:5000 说明 三、回采工作面 13 采 空 区 边 界 颜 色 年度尾数 1 6 2 7 3 8 4 9 5 0 - 9 0 - 编号 符 比例 号 尺 名 称 1:500 1:1000 1:2000 14 单一煤层 单 一 煤 层 说明：表示采空区可以斜线和色框并用，亦可只画色框 地质测量专业图例 - 9 1 - 编号 符 比例 号 尺 名 称 1:500 1:1000 1:2000 15 厚煤层 人工分层 厚 煤 层 人 工 分 层 柱状为某一煤层煤厚全厚，采厚分层注记 - 9 2 - 编号 符 比例 号 尺 名 称 1:500 1:1000 1:2000 16 急倾斜倒台阶 ...
