矿井排水系统设计技术统一口径

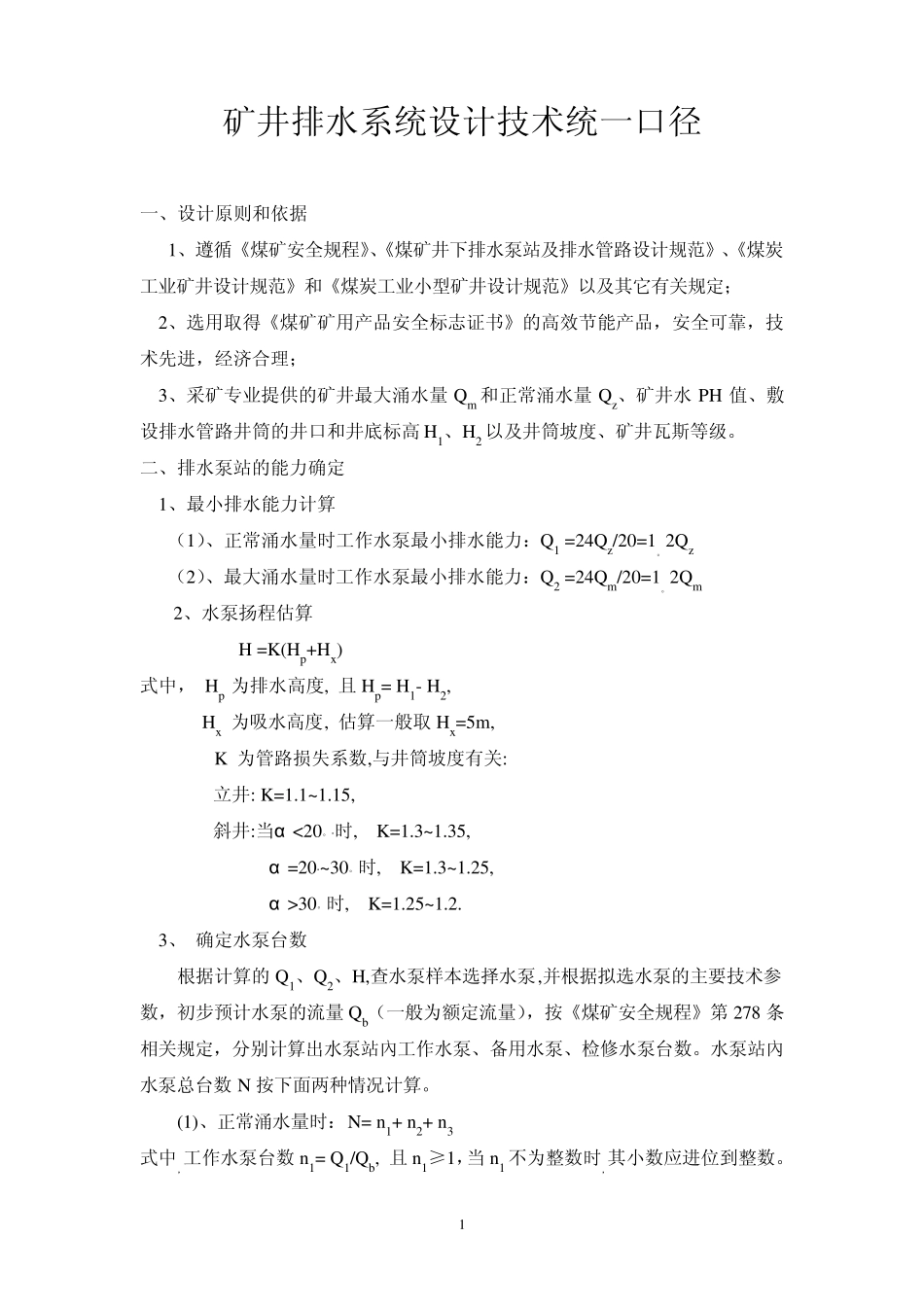

1 矿井排水系统设计技术统一口径 一、设计原则和依据 1、遵循《煤矿安全规程》、《煤矿井下排水泵站及排水管路设计规范》、《煤炭工业矿井设计规范》和《煤炭工业小型矿井设计规范》以及其它有关规定； 2、选用取得《煤矿矿用产品安全标志证书》的高效节能产品，安全可靠，技术先进，经济合理； 3、采矿专业提供的矿井最大涌水量 Qm 和正常涌水量 Qz、矿井水 PH 值、敷设排水管路井筒的井口和井底标高 H1、H2 以及井筒坡度、矿井瓦斯等级。 二、排水泵站的能力确定 1、最小排水能力计算 （1）、正常涌水量时工作水泵最小排水能力：Q1 =24Qz/20=1。2Qz （2）、最大涌水量时工作水泵最小排水能力：Q2 =24Qm/20=1。2Qm 2、水泵扬程估算 H =K(Hp+Hx) 式中， Hp 为排水高度, 且 Hp= H1- H2, Hx 为吸水高度, 估算一般取 Hx=5m, K 为管路损失系数,与井筒坡度有关: 立井: K=1.1~1.15, 斜井:当α <20。.时, K=1.3~1.35, α =20.~30。时, K=1.3~1.25, α >30。时, K=1.25~1.2. 3、 确定水泵台数 根据计算的 Q1、Q2、H,查水泵样本选择水泵,并根据拟选水泵的主要技术参数，初步预计水泵的流量 Qb（一般为额定流量），按《煤矿安全规程》第278 条相关规定，分别计算出水泵站內工作水泵、备用水泵、检修水泵台数。水泵站內水泵总台数 N 按下面两种情况计算。 (1)、正常涌水量时：N= n1+ n2+ n3 式中，工作水泵台数 n1= Q1/Qb, 且 n1≥1，当 n1 不为整数时，其小数应进位到整数。 2 备用水泵台数 n2=0。7 n1，且 n2≥1，当 n2 不为整数时，其小数应进位到整数。 检修水泵台数 n3=0。25 n1，且 n3≥1，当 n3 不为整数时，其小数应进位到整数。 (2)、最大涌水量时，水泵工作台数 n4= Q2/Qb， 当 n4≤ n1+ n2 时，则 N= n1+ n2+ n3， 当 n4≥ n1+ n2 时，则 N= n4+ n3。 （3）、水文地质条件复杂、有突水危险的矿井，应根据情况增设水泵，或预留安装水泵位置。 （4）、当矿井水 PH≤5 时，应选耐酸泵。 三、排水管路计算和管路布置 1、管路布置原则 （1）、根据《煤矿安全规程》第 278 条规定，井下排水管路应设工作管路和备用管路。工作管路应能在 20h 内排出矿井 24h 正常涌水量，工作管路和备用管路应能在 20h 內排出矿井 24h 最大涌水量。 （2）、根据《煤矿井下排水泵站及排水管路设计规范》要求，每台水泵均能经两条管路排水，排水管路在...
