矿井提升机的现状与发

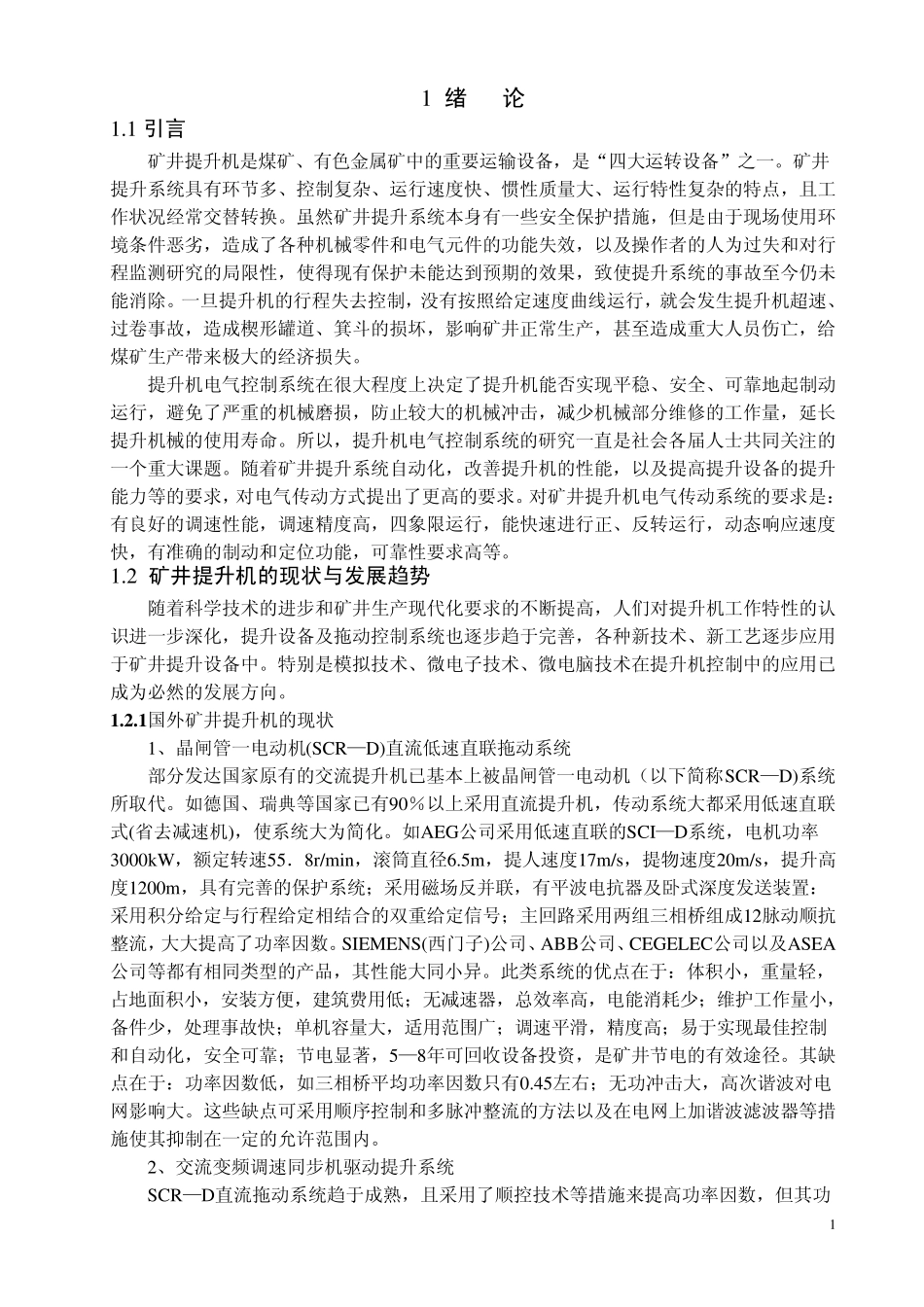

1 1 绪 论 1.1 引言 矿井提升机是煤矿、有色金属矿中的重要运输设备，是“四大运转设备”之一。矿井提升系统具有环节多、控制复杂、运行速度快、惯性质量大、运行特性复杂的特点，且工作状况经常交替转换。虽然矿井提升系统本身有一些安全保护措施，但是由于现场使用环境条件恶劣，造成了各种机械零件和电气元件的功能失效，以及操作者的人为过失和对行程监测研究的局限性，使得现有保护未能达到预期的效果，致使提升系统的事故至今仍未能消除。一旦提升机的行程失去控制，没有按照给定速度曲线运行，就会发生提升机超速、过卷事故，造成楔形罐道、箕斗的损坏，影响矿井正常生产，甚至造成重大人员伤亡，给煤矿生产带来极大的经济损失。 提升机电气控制系统在很大程度上决定了提升机能否实现平稳、安全、可靠地起制动运行，避免了严重的机械磨损，防止较大的机械冲击，减少机械部分维修的工作量，延长提升机械的使用寿命。所以，提升机电气控制系统的研究一直是社会各届人士共同关注的一个重大课题。随着矿井提升系统自动化，改善提升机的性能，以及提高提升设备的提升能力等的要求，对电气传动方式提出了更高的要求。对矿井提升机电气传动系统的要求是：有良好的调速性能，调速精度高，四象限运行，能快速进行正、反转运行，动态响应速度快，有准确的制动和定位功能，可靠性要求高等。 1.2 矿井提升机的现状与发展趋势 随着科学技术的进步和矿井生产现代化要求的不断提高，人们对提升机工作特性的认识进一步深化，提升设备及拖动控制系统也逐步趋于完善，各种新技术、新工艺逐步应用于矿井提升设备中。特别是模拟技术、微电子技术、微电脑技术在提升机控制中的应用已成为必然的发展方向。 1 .2 .1 国外矿井提升机的现状 1、晶闸管一电动机(SCR—D)直流低速直联拖动系统 部分发达国家原有的交流提升机已基本上被晶闸管一电动机（以下简称SCR—D)系统所取代。如德国、瑞典等国家已有90％以上采用直流提升机，传动系统大都采用低速直联式(省去减速机)，使系统大为简化。如AEG公司采用低速直联的SCI—D系统，电机功率3000kW，额定转速55．8r/min，滚筒直径6.5m，提人速度17m/s，提物速度20m/s，提升高度1200m，具有完善的保护系统；采用磁场反并联，有平波电抗器及卧式深度发送装置：采用积分给定与行程给定相结合的双重给定信号；主回路采用两组三相桥组成12脉动顺抗整流，大大提高了功率因数。SIEMENS(西门子)公司、ABB公司、CEGELE...
