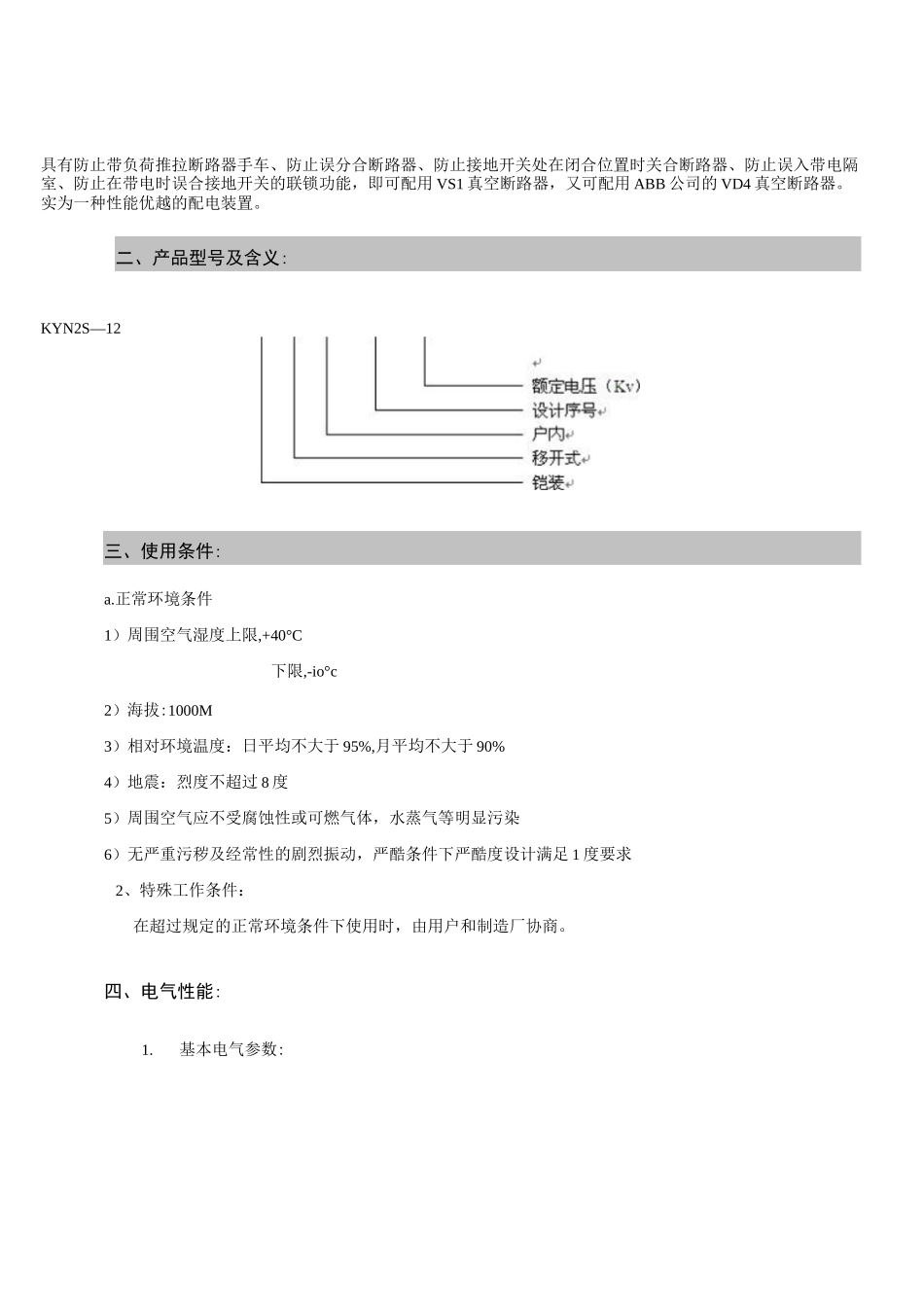

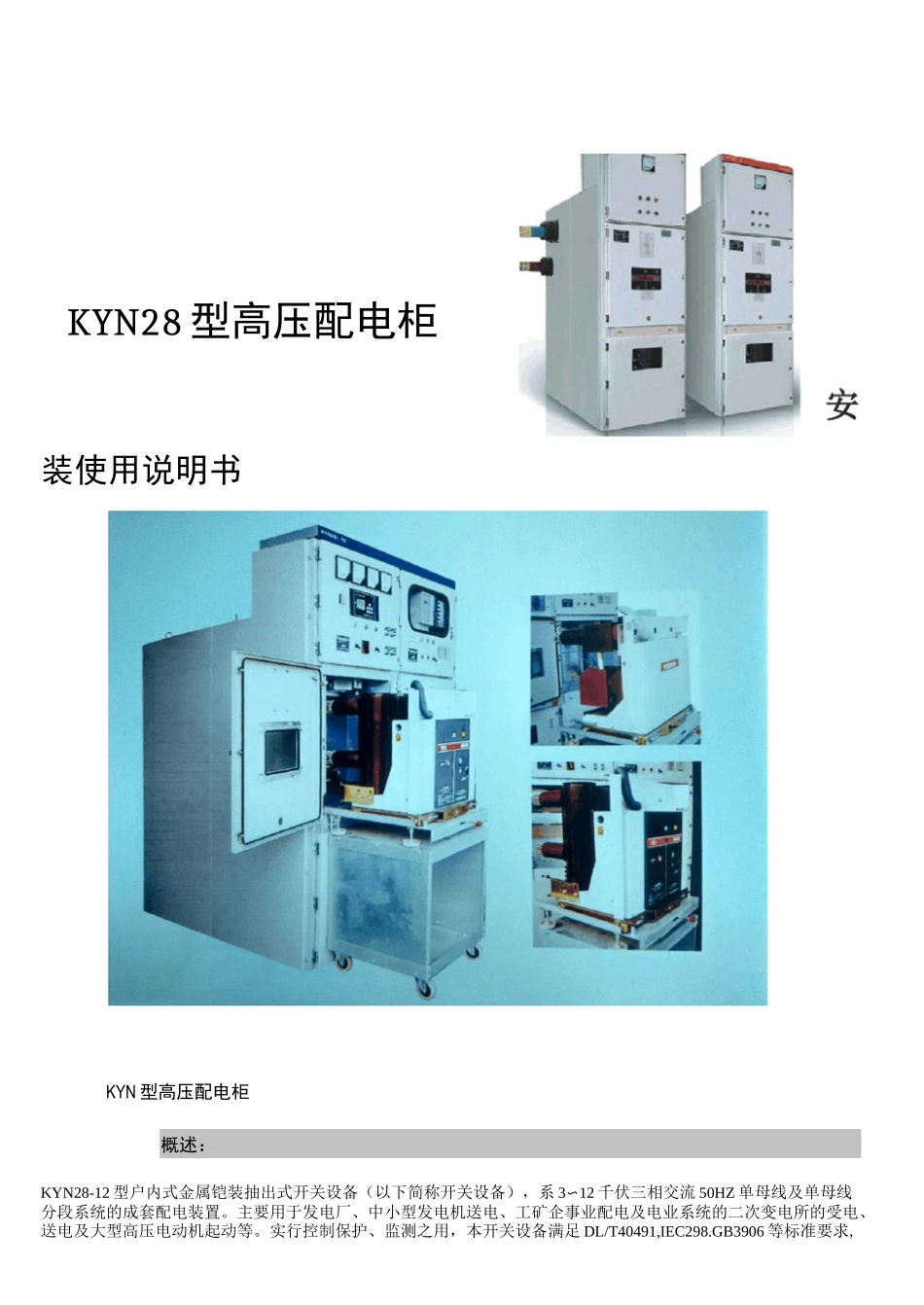

装使用说明书KYN 型高压配电柜概述：KYN28-12 型户内式金属铠装抽出式开关设备（以下简称开关设备），系 3〜12 千伏三相交流 50HZ 单母线及单母线分段系统的成套配电装置。主要用于发电厂、中小型发电机送电、工矿企事业配电及电业系统的二次变电所的受电、送电及大型高压电动机起动等。实行控制保护、监测之用，本开关设备满足 DL/T40491,IEC298.GB3906 等标准要求,KYN28 型高压配电柜具有防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止在带电时误合接地开关的联锁功能，即可配用 VS1 真空断路器，又可配用 ABB 公司的 VD4 真空断路器。实为一种性能优越的配电装置。二、产品型号及含义:KYN2S—12三、使用条件:a.正常环境条件1）周围空气湿度上限,+40°C下限,-io°c2）海拔:1000M3）相对环境温度：日平均不大于 95%,月平均不大于 90%4）地震：烈度不超过 8 度5）周围空气应不受腐蚀性或可燃气体，水蒸气等明显污染6）无严重污秽及经常性的剧烈振动，严酷条件下严酷度设计满足 1 度要求2、特殊工作条件：在超过规定的正常环境条件下使用时，由用户和制造厂协商。四、电气性能:1.基本电气参数:项冃单位敢籍额定电•压kV3.67.2»12颔定绝缘水平1minH 频耐受电kV42雷电冲击耐受■乜斥kV75项目单位数擔额定频率Hz50主母线额定电流A630,1250J600,2(XM),2500.3150分支母线额定电流A630,1250,1600,2000,2500,31504S 热稳定电流（有效值）kA16,20,25.31.5.4O.5O额定动稳定电流（峰值〉*kA40,50,63,80,100,125防护等级外壳为 IP4X,隔室间、断路器室门打开时为1P2X2.柜内上要主要电器元件技术参数：a•进、出线及联络开关柜：采用 ZN63-12/断路器。进、出线及隔离断路器：额定电流为 1250A额定短路开断电流：额定动稳定电流：80KA机械寿命:20000 次额定短路开断电流开断次数：50 次合闸时间：W60ms跳闸时间：W45ms最大三相分合不同期：W 加 sb・操作机构：专用弹簧操作机构操作电源电压:DC220V合闸线圈电压/功率:DC220V/245W分闸线圈电压/功率:DC220V/245Wc. 电流互感器：LZZB9J-10/150b/2 口/5计量级 15VA.测量级 13VA.保护 10P2030VA 变比与配置图相一致d. 电压互感器：JDZXF11-10/3/33e. 带电显示装置：DXN12-Tf.氧化锌避雷器：HY5WS1-17 参数五、设备的主要特点:1）开关柜的外壳选用敷铝锌钢板经多重折弯组装而成，所有部件有足够的强度，能承受运...
