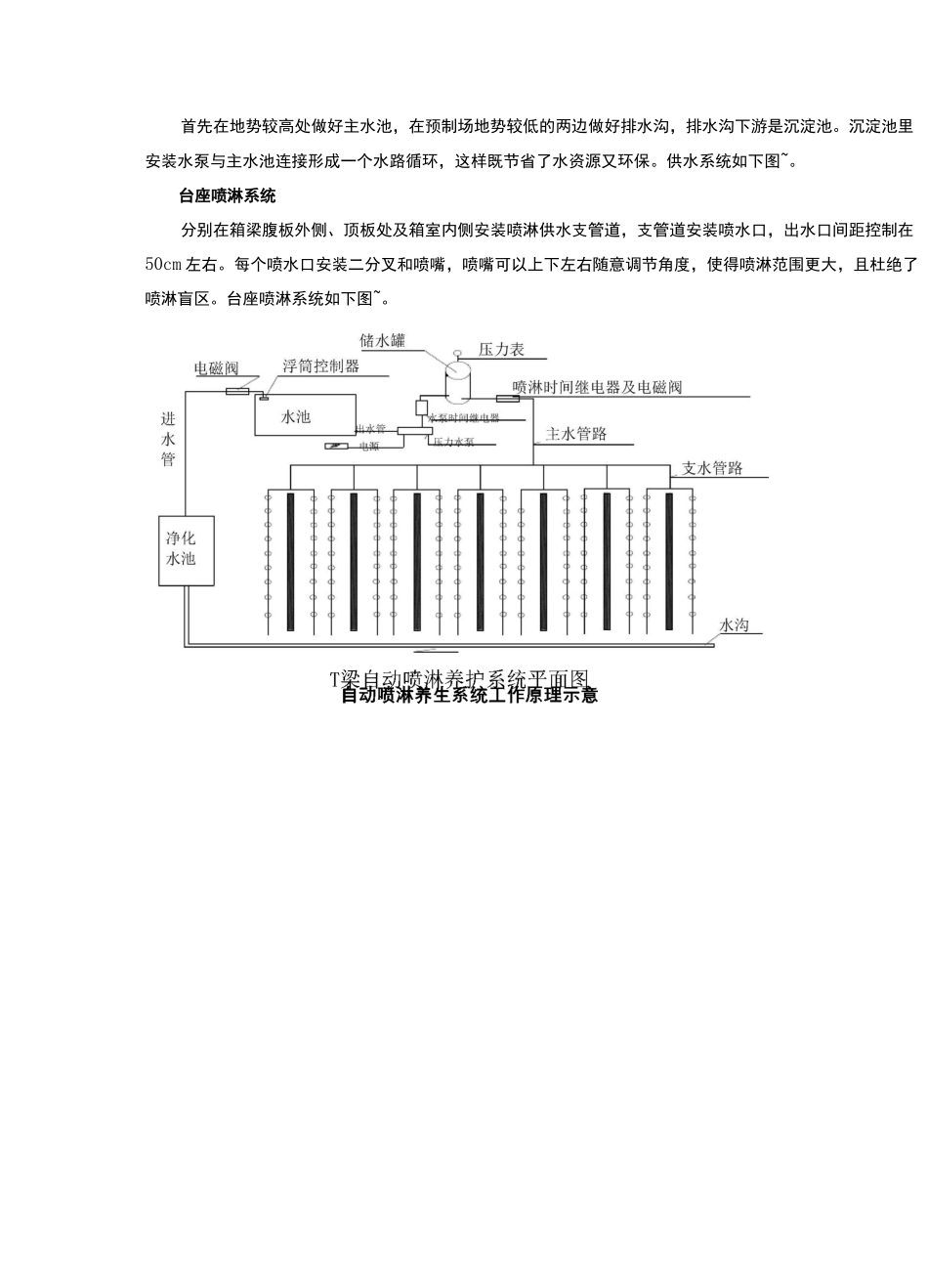

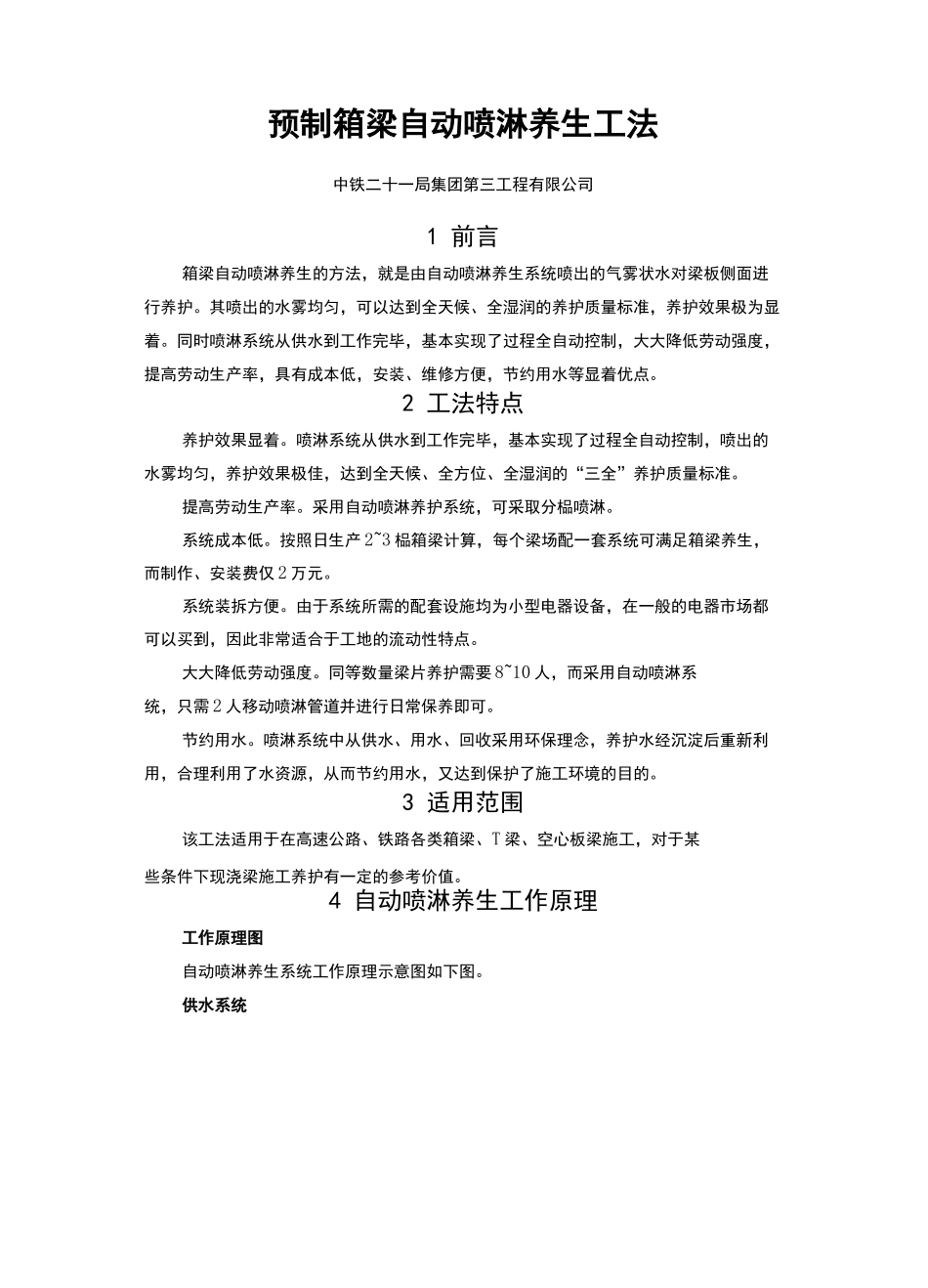

866Illd—6809OGla2「8?划帐按鯉捋皿無鈕晁悄预制箱梁自动喷淋养生工法中铁二十一局集团第三工程有限公司1 前言箱梁自动喷淋养生的方法，就是由自动喷淋养生系统喷出的气雾状水对梁板侧面进行养护。其喷出的水雾均匀，可以达到全天候、全湿润的养护质量标准，养护效果极为显着。同时喷淋系统从供水到工作完毕，基本实现了过程全自动控制，大大降低劳动强度，提高劳动生产率，具有成本低，安装、维修方便，节约用水等显着优点。2 工法特点养护效果显着。喷淋系统从供水到工作完毕，基本实现了过程全自动控制，喷出的水雾均匀，养护效果极佳，达到全天候、全方位、全湿润的“三全”养护质量标准。提高劳动生产率。采用自动喷淋养护系统，可采取分榀喷淋。系统成本低。按照日生产 2~3 榀箱梁计算，每个梁场配一套系统可满足箱梁养生，而制作、安装费仅 2 万元。系统装拆方便。由于系统所需的配套设施均为小型电器设备，在一般的电器市场都可以买到，因此非常适合于工地的流动性特点。大大降低劳动强度。同等数量梁片养护需要 8~10 人，而采用自动喷淋系统，只需 2 人移动喷淋管道并进行日常保养即可。节约用水。喷淋系统中从供水、用水、回收采用环保理念，养护水经沉淀后重新利用，合理利用了水资源，从而节约用水，又达到保护了施工环境的目的。3 适用范围该工法适用于在高速公路、铁路各类箱梁、T 梁、空心板梁施工，对于某些条件下现浇梁施工养护有一定的参考价值。4 自动喷淋养生工作原理工作原理图自动喷淋养生系统工作原理示意图如下图。供水系统首先在地势较高处做好主水池，在预制场地势较低的两边做好排水沟，排水沟下游是沉淀池。沉淀池里安装水泵与主水池连接形成一个水路循环，这样既节省了水资源又环保。供水系统如下图~。台座喷淋系统分别在箱梁腹板外侧、顶板处及箱室内侧安装喷淋供水支管道，支管道安装喷水口，出水口间距控制在50cm 左右。每个喷水口安装二分叉和喷嘴，喷嘴可以上下左右随意调节角度，使得喷淋范围更大，且杜绝了喷淋盲区。台座喷淋系统如下图~。蓄水池及储压罐智能控制系统首先在主水池出口的主水管上安装管道增压泵、控制水泵开关定时的“KG316T 微电脑时控开关”、水泵开关接触器和总电源开关。打开自动控制系统总电源开关，定好控制系统喷淋循环的总持续时间和等待时间，压力水泵开始工作。打开需喷淋台座水阀开关，根据天气、温度情况和梁板养护阶段来调节喷淋时间(20s~40s)，时间到后自动停止...
