溢洪道设计计算说明

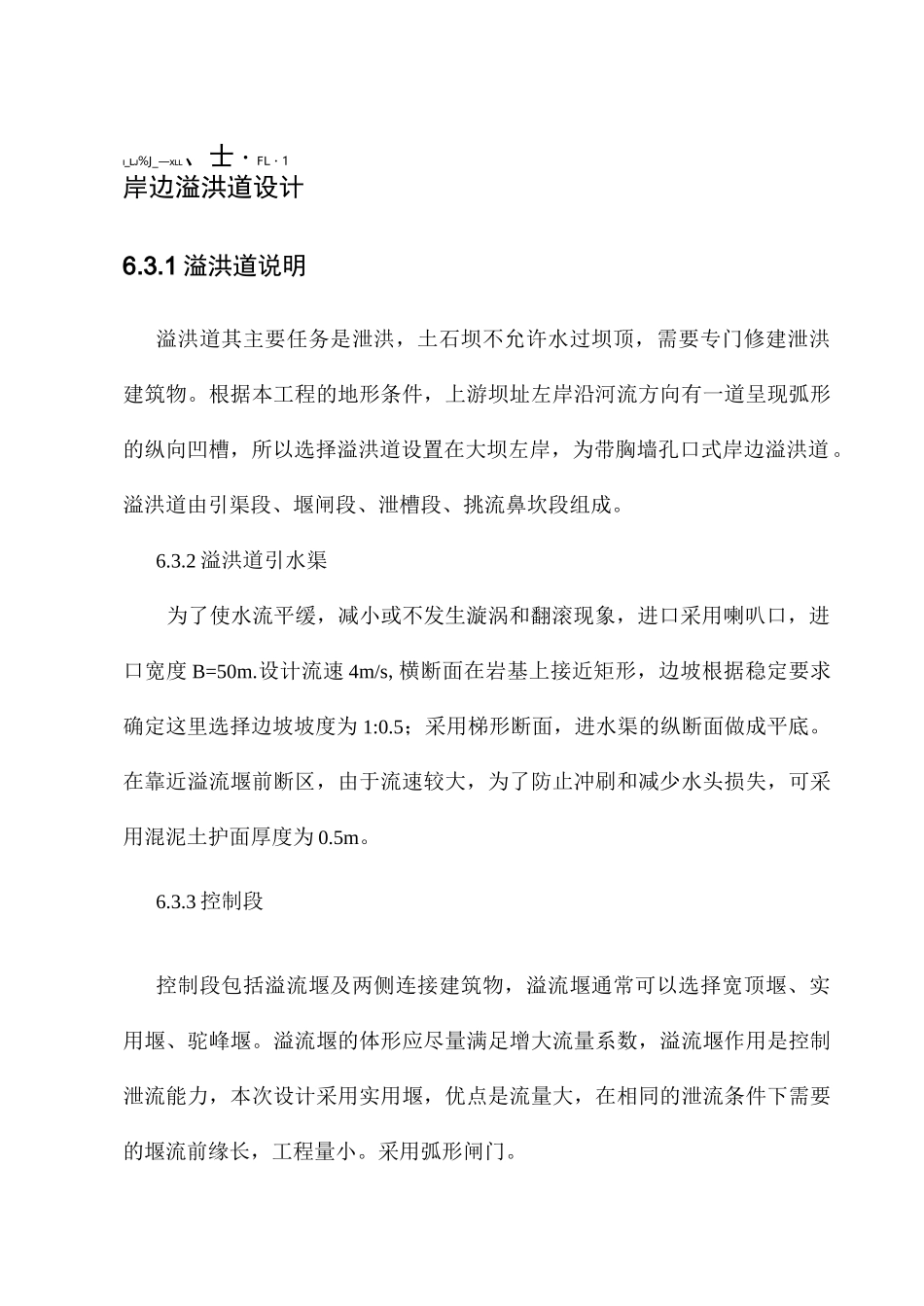

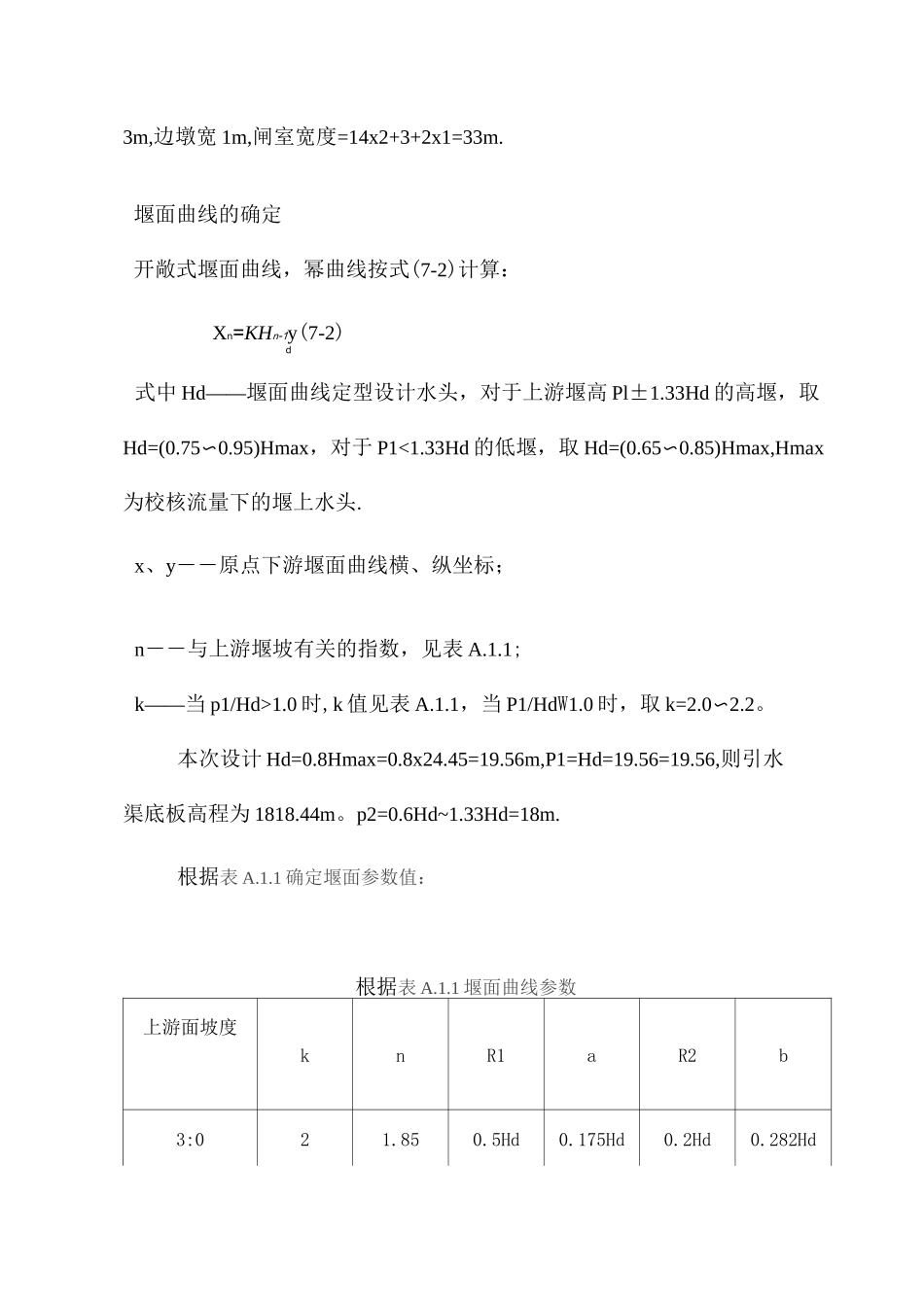

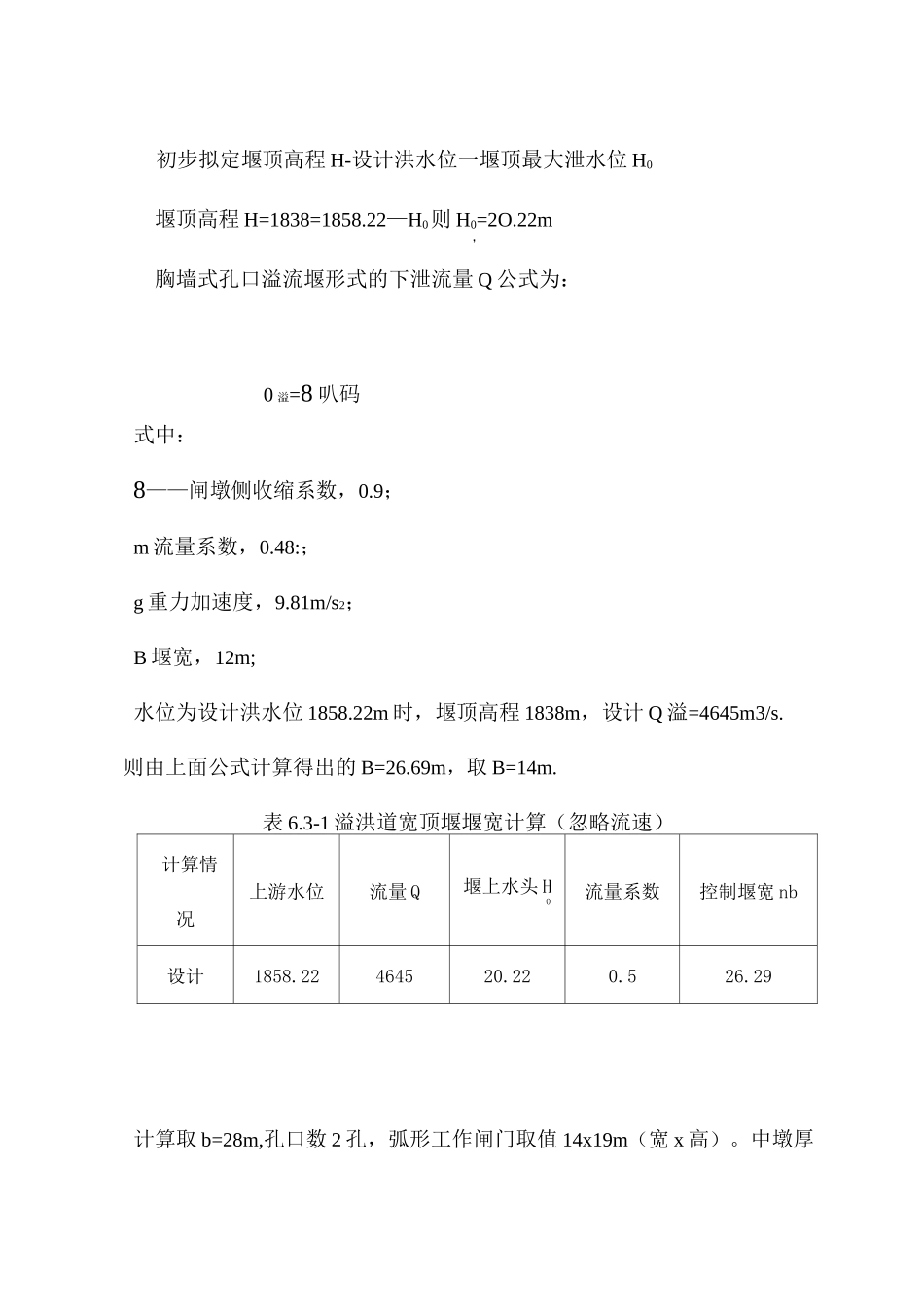

I_LJ%J_—XLL、士・FL・1岸边溢洪道设计6.3.1 溢洪道说明溢洪道其主要任务是泄洪，土石坝不允许水过坝顶，需要专门修建泄洪建筑物。根据本工程的地形条件，上游坝址左岸沿河流方向有一道呈现弧形的纵向凹槽，所以选择溢洪道设置在大坝左岸，为带胸墙孔口式岸边溢洪道。溢洪道由引渠段、堰闸段、泄槽段、挑流鼻坎段组成。6.3.2 溢洪道引水渠为了使水流平缓，减小或不发生漩涡和翻滚现象，进口采用喇叭口，进口宽度 B=50m.设计流速 4m/s,横断面在岩基上接近矩形，边坡根据稳定要求确定这里选择边坡坡度为 1:0.5；采用梯形断面，进水渠的纵断面做成平底。在靠近溢流堰前断区，由于流速较大，为了防止冲刷和减少水头损失，可采用混泥土护面厚度为 0.5m。6.3.3 控制段控制段包括溢流堰及两侧连接建筑物，溢流堰通常可以选择宽顶堰、实用堰、驼峰堰。溢流堰的体形应尽量满足增大流量系数，溢流堰作用是控制泄流能力，本次设计采用实用堰，优点是流量大，在相同的泄流条件下需要的堰流前缘长，工程量小。采用弧形闸门。初步拟定堰顶高程 H-设计洪水位一堰顶最大泄水位 H0堰顶高程 H=1838=1858.22—H0则 H0=2O.22m，胸墙式孔口溢流堰形式的下泄流量 Q 公式为：0 溢=8 叭码式中：8——闸墩侧收缩系数，0.9；m 流量系数，0.48:；g 重力加速度，9.81m/s2；B 堰宽，12m;水位为设计洪水位 1858.22m 时，堰顶高程 1838m，设计 Q 溢=4645m3/s.则由上面公式计算得出的 B=26.69m，取 B=14m.表 6.3-1 溢洪道宽顶堰堰宽计算（忽略流速）计算情况上游水位流量 Q堰上水头 H0流量系数控制堰宽 nb设计1858.22464520.220.526.29计算取 b=28m,孔口数 2 孔，弧形工作闸门取值 14x19m（宽 x 高）。中墩厚3m,边墩宽 1m,闸室宽度=14x2+3+2x1=33m.堰面曲线的确定开敞式堰面曲线，幂曲线按式(7-2)计算：Xn=KHn-1y(7-2)d式中 Hd——堰面曲线定型设计水头，对于上游堰高 Pl±1.33Hd 的高堰，取Hd=(0.75〜0.95)Hmax，对于 P1<1.33Hd 的低堰，取 Hd=(0.65〜0.85)Hmax,Hmax为校核流量下的堰上水头.x、y――原点下游堰面曲线横、纵坐标；n――与上游堰坡有关的指数，见表 A.1.1;k——当 p1/Hd>1.0 时,k 值见表 A.1.1，当 P1/HdW1.0 时，取 k=2.0〜2.2。本次设计 Hd=0.8Hmax=0.8x24.45=19.56m,P1=Hd=19.56=19.56,则引水渠底板高程为 1818.44m。p2=0.6Hd~1.33Hd=18m.根据表 A.1.1 确定堰面参数值：根据表 A.1.1 堰面曲线参数上游...
