温室和大棚的结构设计

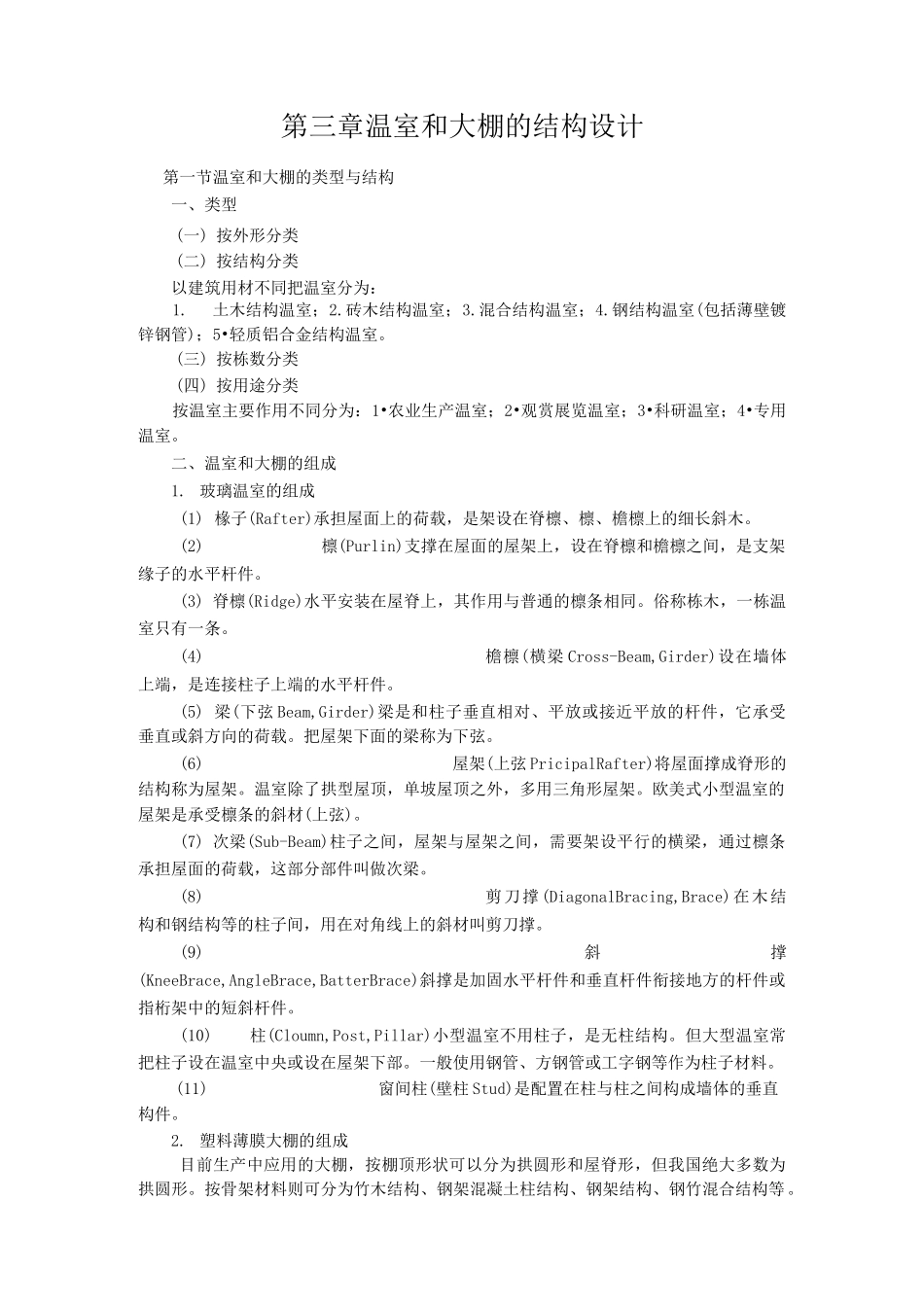

第三章温室和大棚的结构设计第一节温室和大棚的类型与结构一、类型(一) 按外形分类(二) 按结构分类以建筑用材不同把温室分为：1.土木结构温室；2.砖木结构温室；3.混合结构温室；4.钢结构温室(包括薄壁镀锌钢管)；5•轻质铝合金结构温室。(三) 按栋数分类(四) 按用途分类按温室主要作用不同分为：1•农业生产温室；2•观赏展览温室；3•科研温室；4•专用温室。二、温室和大棚的组成1. 玻璃温室的组成(1) 椽子(Rafter)承担屋面上的荷载，是架设在脊檩、檩、檐檩上的细长斜木。(2)檩(Purlin)支撑在屋面的屋架上，设在脊檩和檐檩之间，是支架缘子的水平杆件。(3) 脊檩(Ridge)水平安装在屋脊上，其作用与普通的檩条相同。俗称栋木，一栋温室只有一条。(4)檐檩(横梁 Cross-Beam,Girder)设在墙体上端，是连接柱子上端的水平杆件。(5) 梁(下弦 Beam,Girder)梁是和柱子垂直相对、平放或接近平放的杆件，它承受垂直或斜方向的荷载。把屋架下面的梁称为下弦。(6)屋架(上弦 PricipalRafter)将屋面撑成脊形的结构称为屋架。温室除了拱型屋顶，单坡屋顶之外，多用三角形屋架。欧美式小型温室的屋架是承受檩条的斜材(上弦)。(7) 次梁(Sub-Beam)柱子之间，屋架与屋架之间，需要架设平行的横梁，通过檩条承担屋面的荷载，这部分部件叫做次梁。(8)剪刀撑(DiagonalBracing,Brace)在木结构和钢结构等的柱子间，用在对角线上的斜材叫剪刀撑。(9)斜撑(KneeBrace,AngleBrace,BatterBrace)斜撑是加固水平杆件和垂直杆件衔接地方的杆件或指桁架中的短斜杆件。(10)柱(Cloumn,Post,Pillar)小型温室不用柱子，是无柱结构。但大型温室常把柱子设在温室中央或设在屋架下部。一般使用钢管、方钢管或工字钢等作为柱子材料。(11)窗间柱(壁柱 Stud)是配置在柱与柱之间构成墙体的垂直构件。2. 塑料薄膜大棚的组成目前生产中应用的大棚，按棚顶形状可以分为拱圆形和屋脊形，但我国绝大多数为拱圆形。按骨架材料则可分为竹木结构、钢架混凝土柱结构、钢架结构、钢竹混合结构等。2按连接方式又可分为单栋大棚、双连栋大棚及多连栋大棚。塑料薄膜大棚的骨架是由立柱、拱杆(拱架)、拉杆(纵梁、横拉)、压杆(压膜线)等部件组成，俗称“三杆一柱”这是塑料薄膜大棚最基本的骨架构成，其他形式都是在此基础上演化而来。（1）立柱立柱起支撑拱杆和棚面的作用，纵横成直线排列。（2）拱杆拱杆是塑料薄膜大棚的骨架，决定大棚的形状和空间构成，还起支撑棚膜的作用。（3）拉杆起纵...
